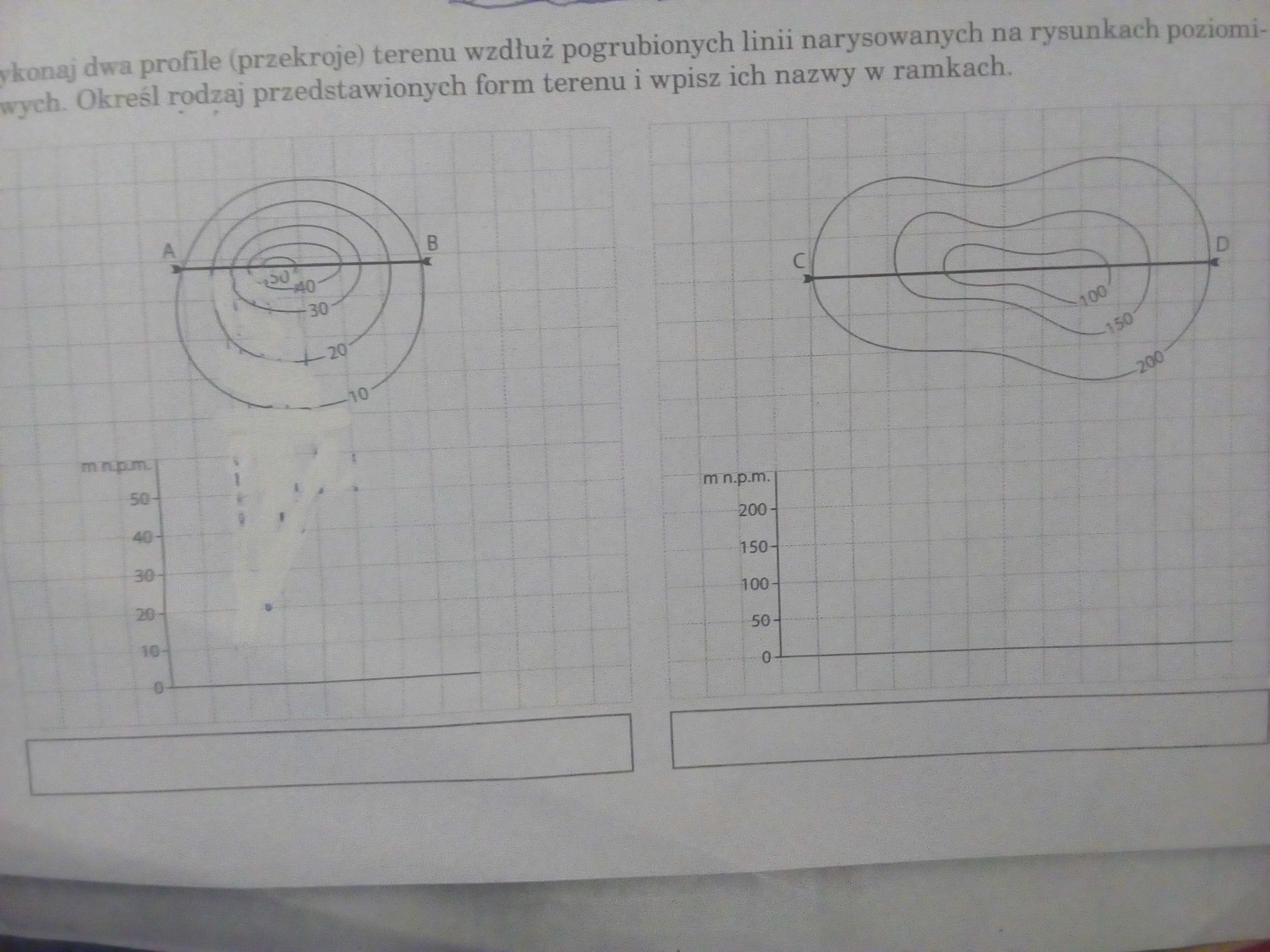

Hej Studencie! Przygotujmy się razem do tego zadania. "Wykonaj Dwa Profile Przekroje Terenu Wzdluz Pogrubionych Linii" brzmi poważnie, ale spokojnie, rozłożymy to na czynniki pierwsze.
Co to jest Profil Terenu?
Profil terenu, inaczej przekrój terenu, to nic innego jak linia pokazująca, jak zmienia się wysokość terenu wzdłuż konkretnej trasy. Wyobraź sobie, że idziesz po wzgórzu. Profil terenu pokazuje, jak bardzo idziesz w górę i w dół.
Profil terenu prezentuje wizualnie wysokości terenu na określonej linii. Zobaczymy na nim wzniesienia, doliny, i inne formy ukształtowania.
Krok po Kroku: Jak Wykonać Profil Terenu
Najpierw potrzebujesz mapy topograficznej. To mapa, która pokazuje ukształtowanie terenu za pomocą warstwic.
Warstwice (izohipsy) to linie łączące punkty o tej samej wysokości. Im bliżej siebie są warstwice, tym bardziej stromy jest teren. Pamiętaj o tym!
Krok 1: Znajdź Pogrubione Linie
Twoim pierwszym zadaniem jest zlokalizowanie pogrubionych linii na mapie. To one wyznaczają trasy, wzdłuż których masz narysować profile terenu.
Upewnij się, że dokładnie wiesz, gdzie te linie się zaczynają i kończą. To bardzo ważne!
Krok 2: Przenieś Punkty Przecięcia z Warstwicami
Teraz musisz przenieść punkty przecięcia pogrubionej linii z warstwicami na papier milimetrowy.
Przygotuj papier milimetrowy i ołówek. Zaznacz punkty przecięcia. Pamiętaj, żeby każdy punkt przenieść dokładnie.
Na papierze milimetrowym będziesz miał dwie osie: poziomą (odległość) i pionową (wysokość). Pozioma oś reprezentuje odległość wzdłuż pogrubionej linii, a pionowa – wysokość.
Krok 3: Określ Wysokość Każdego Punktu
Dla każdego zaznaczonego punktu musisz określić jego wysokość.
Spójrz na warstwicę, którą przecina pogrubiona linia. Wysokość tej warstwicy to wysokość punktu.
Zapisz wysokość dla każdego punktu na papierze milimetrowym.

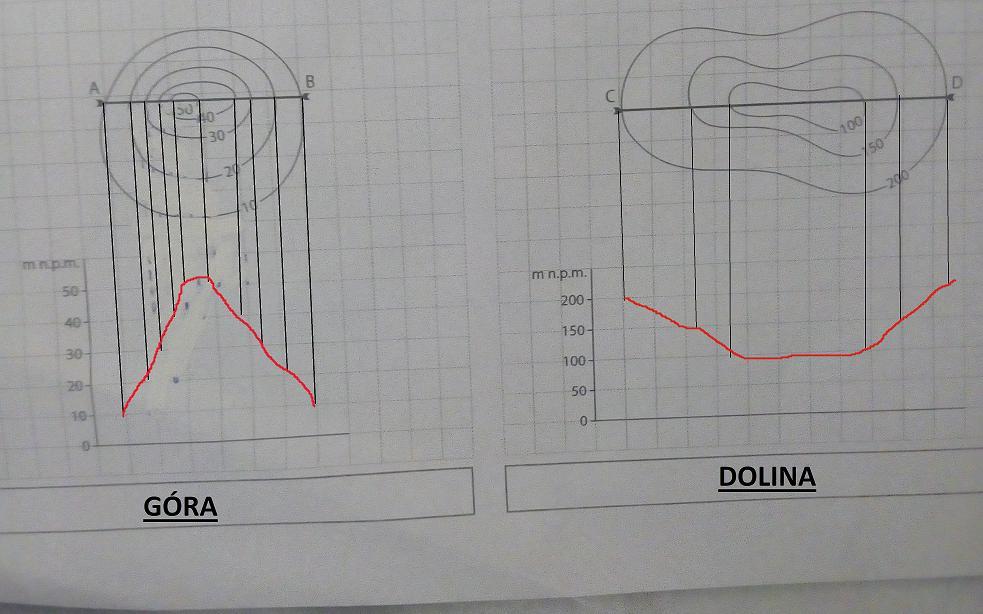

Krok 4: Narysuj Profil
Teraz możesz narysować profil! Połącz zaznaczone punkty na papierze milimetrowym linią.
Linia ta będzie przedstawiać profil terenu wzdłuż pogrubionej linii.
Upewnij się, że linia jest gładka i odzwierciedla zmiany wysokości terenu.
Krok 5: Powtórz dla Drugiej Linii
Wykonaj wszystkie powyższe kroki dla drugiej pogrubionej linii. To da Ci drugi profil terenu.
Pamiętaj, że każdy profil będzie inny, bo każda linia przebiega przez inny fragment terenu.
Wskazówki i Triki
Używaj ostrego ołówka, aby Twoje linie były precyzyjne.
Sprawdź dwa razy swoje obliczenia wysokości, aby uniknąć błędów.
Jeżeli masz trudności z odczytaniem wysokości warstwic, poproś kogoś o pomoc. Nie wstydź się pytać!
Ćwicz! Im więcej profili narysujesz, tym łatwiej Ci to pójdzie.
Skala ma znaczenie. Upewnij się, że Twoja skala wysokości jest odpowiednia do skali mapy.
Zastanów się nad interpretacją profilu. Co mówi o ukształtowaniu terenu?
Co Dalej?
Po narysowaniu profili możesz je opisać. Zaznacz charakterystyczne punkty, takie jak szczyty wzgórz, doliny rzek, itp.
Możesz również porównać oba profile i zobaczyć, jakie są różnice i podobieństwa między nimi.
Podsumowanie
Aby wykonać profile przekroje terenu wzdłuż pogrubionych linii, potrzebujesz mapy topograficznej, papieru milimetrowego i ołówka.
Krok po kroku: znajdź linie, przenieś punkty, określ wysokość, narysuj profil, powtórz dla drugiej linii.
Pamiętaj o precyzji i ćwicz, a na pewno Ci się uda!
Powodzenia na egzaminie! Wierzę w Ciebie!
