Pole Magnetyczne Przewodników Z Prądem

Pole Magnetyczne Przewodników Z Prądem

Hej studenci! Przygotujcie się na fascynującą podróż do świata fizyki, gdzie odkryjemy, jak prąd elektryczny potrafi tworzyć coś magicznego – pole magnetyczne. To zjawisko jest fundamentem wielu technologii, które używamy na co dzień. Zrozumienie go otworzy wam drzwi do głębszego pojmowania świata elektroniki i elektromagnetyzmu.

Czym jest pole magnetyczne?

Wyobraźcie sobie przestrzeń wokół magnesu. W tej przestrzeni, inne obiekty magnetyczne, na przykład żelazne opiłki, doświadczają siły. To właśnie jest pole magnetyczne – obszar, w którym oddziałują siły magnetyczne.

Siła magnetyczna jest wektorowa, czyli ma kierunek i zwrot. Linie pola magnetycznego pokazują kierunek, w którym działałaby siła na północny biegun małego magnesu próbnego. Gęstość linii pola magnetycznego obrazuje siłę pola – im gęściej, tym silniejsze pole.

Jednostką miary pola magnetycznego jest Tesla (T). To wielkość, która określa jak silne jest oddziaływanie magnetyczne w danym miejscu. Dla porównania, pole magnetyczne Ziemi ma wartość około 0.00005 T, a silny magnes neodymowy może wytworzyć pole o wartości ponad 1 T.

Prąd elektryczny – ruch ładunków

Zanim przejdziemy dalej, przypomnijmy sobie, czym jest prąd elektryczny. To po prostu uporządkowany ruch ładunków elektrycznych, najczęściej elektronów, w przewodniku, na przykład w drucie miedzianym. Potrzebne jest źródło napięcia, żeby "pchnąć" te elektrony do ruchu.

Napięcie, mierzone w woltach (V), tworzy różnicę potencjałów, która "zmusza" elektrony do przemieszczania się. Natężenie prądu, mierzone w amperach (A), mówi nam, ile ładunku przepływa przez dany punkt w jednostce czasu. Im więcej elektronów się porusza, tym większy prąd.

Wyobraźcie sobie rzekę. Napięcie to jak różnica wysokości, która powoduje przepływ wody, a natężenie prądu to jak ilość wody, która przepływa przez daną szerokość rzeki w ciągu sekundy. Im większa różnica wysokości, tym szybciej płynie woda i tym więcej jej przepływa.

Połączenie między prądem a magnetyzmem

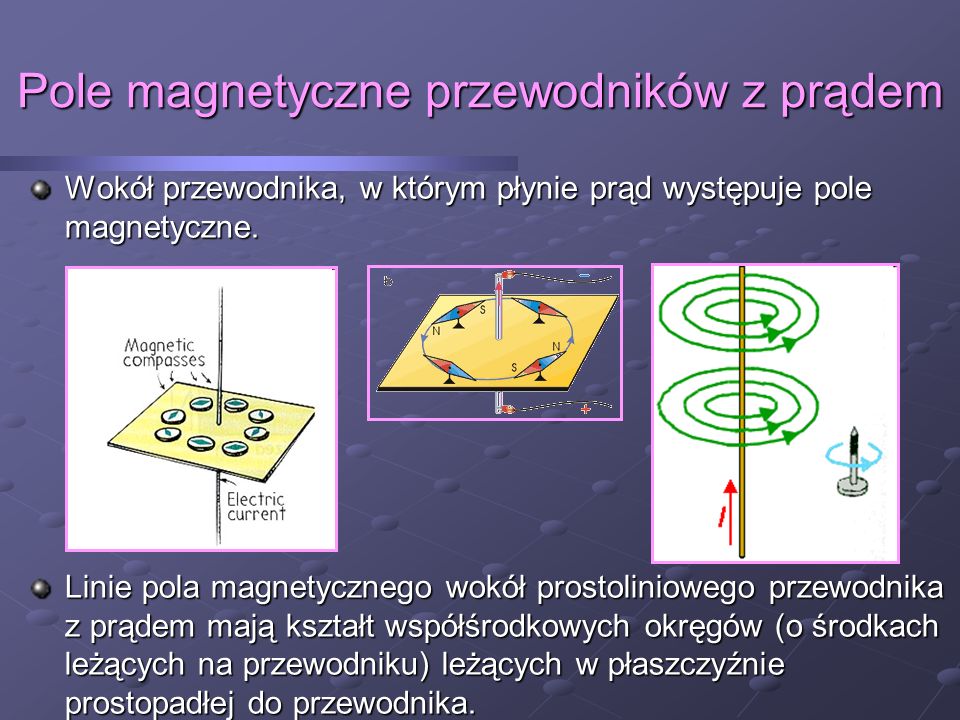

Teraz dochodzimy do sedna: prąd elektryczny generuje pole magnetyczne. To przełomowe odkrycie, którego dokonał duński fizyk Hans Christian Ørsted w 1820 roku. Zauważył on, że igła kompasu odchyla się w pobliżu przewodnika, przez który płynie prąd.

To oznaczało, że prąd elektryczny musi wytwarzać coś, co oddziałuje na igłę kompasu, czyli pole magnetyczne. Odkrycie Ørsteda połączyło elektryczność i magnetyzm, które wcześniej uważano za niezależne zjawiska.

Kierunek i siła pola magnetycznego zależą od kierunku i natężenia prądu. Im większy prąd, tym silniejsze pole magnetyczne. Zmiana kierunku prądu powoduje zmianę kierunku pola magnetycznego. Istnieją reguły, które pozwalają określić ten kierunek. O tym za chwilę.

Reguła prawej dłoni

Aby określić kierunek pola magnetycznego wokół przewodnika z prądem, używamy reguły prawej dłoni. Jest kilka wariantów tej reguły, ale najczęściej stosuje się następującą:

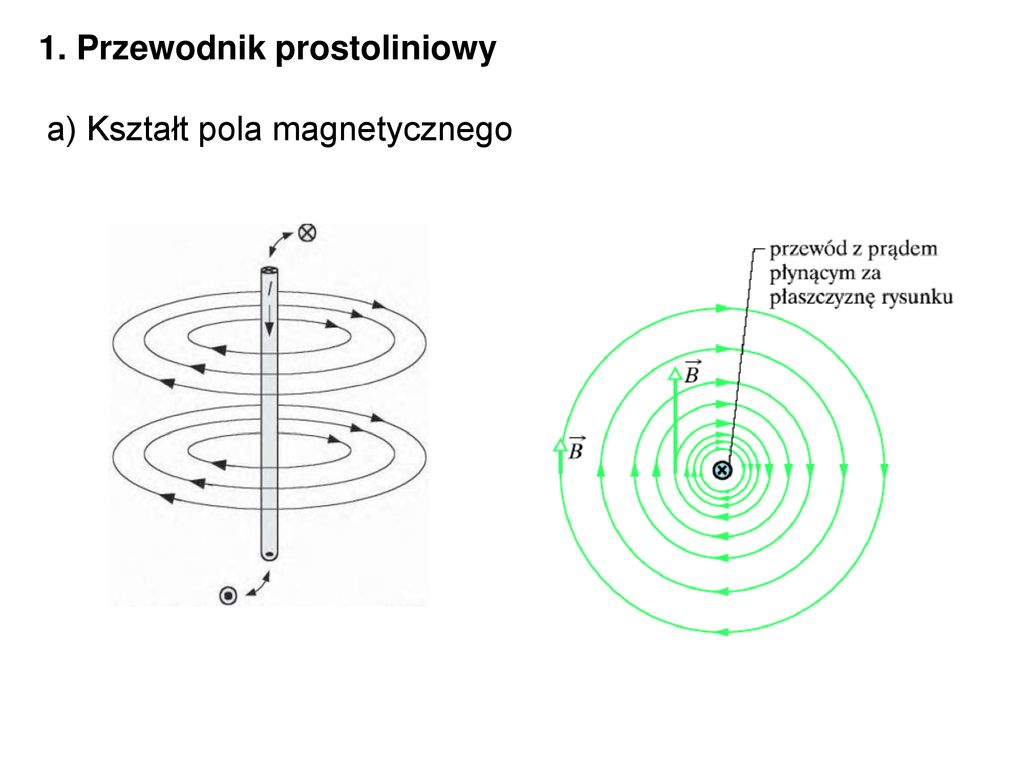

Wyobraź sobie, że chwytasz przewodnik prawą dłonią tak, że kciuk wskazuje kierunek przepływu prądu (od plusa do minusa). Wtedy zagięte palce wskazują kierunek linii pola magnetycznego wokół przewodnika. Linie pola magnetycznego tworzą okręgi wokół przewodnika.

Spróbujcie to sobie wyobrazić! Jeśli prąd płynie w górę, to pole magnetyczne krąży wokół przewodnika w kierunku przeciwnym do ruchu wskazówek zegara (patrząc z góry). Jeśli prąd płynie w dół, to pole magnetyczne krąży w kierunku zgodnym z ruchem wskazówek zegara.

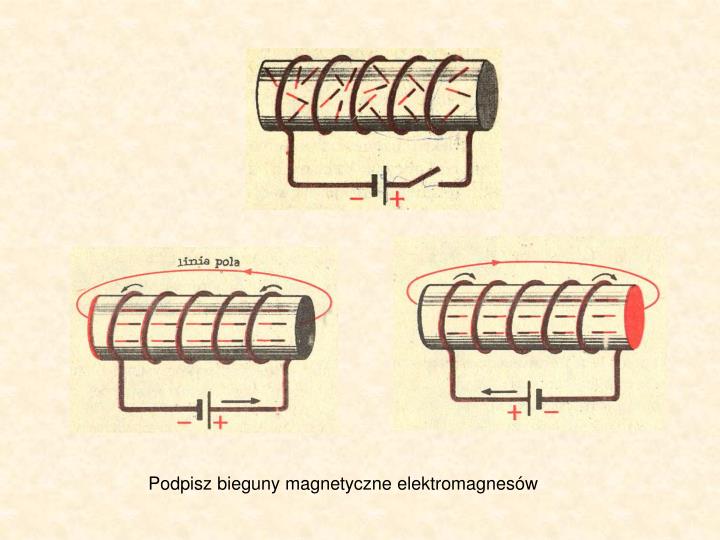

Inna wersja reguły prawej dłoni dotyczy cewki. W tym przypadku, zagięte palce wskazują kierunek przepływającego prądu w cewce. Kciuk wyprostowany wskazuje kierunek pola magnetycznego, a konkretnie kierunek, w którym "biegną" linie pola magnetycznego *wewnątrz* cewki, od bieguna południowego do północnego.

Zastosowania w życiu codziennym

Zjawisko wytwarzania pola magnetycznego przez prąd ma mnóstwo zastosowań. Pomyślcie o elektromagnesach – to rdzenie z miękkiej stali, wokół których owinięta jest cewka z przewodnikiem. Gdy przez cewkę płynie prąd, rdzeń staje się magnesem. Po odłączeniu prądu, rdzeń traci właściwości magnetyczne.

Elektromagnesy są używane w dzwonkach elektrycznych, silnikach elektrycznych, głośnikach, dyskach twardych i wielu innych urządzeniach. Można je włączać i wyłączać, regulować ich siłę, co daje ogromne możliwości w sterowaniu różnymi mechanizmami.

Silniki elektryczne wykorzystują oddziaływanie pól magnetycznych – pola wytworzonego przez magnes stały i pola wytworzonego przez prąd przepływający przez uzwojenia wirnika. Oddziaływanie tych pól powoduje obrót wirnika, który napędza różne urządzenia, od wiatraków po samochody elektryczne.

Transformatory również opierają się na tym zjawisku. Składają się z dwóch cewek nawiniętych na wspólnym rdzeniu. Zmienne pole magnetyczne wytworzone przez prąd płynący w jednej cewce indukuje prąd w drugiej cewce. Dzięki temu można zmieniać napięcie prądu przemiennego.

Podsumowanie

Jak widzicie, związek między prądem elektrycznym a polem magnetycznym jest fundamentalny i ma ogromny wpływ na nasze życie. Prąd elektryczny wytwarza pole magnetyczne, a pole magnetyczne może wpływać na prąd elektryczny. To zjawisko leży u podstaw działania wielu urządzeń, które używamy na co dzień.

Zapamiętajcie regułę prawej dłoni – pomoże wam określić kierunek pola magnetycznego. Zrozumienie tych podstawowych zasad otworzy wam drogę do dalszego zgłębiania fascynującego świata elektromagnetyzmu. Powodzenia w nauce!
