Witaj! Przygotowujesz się do egzaminu z Normy TIA/EIA-568-B.2? Super! Ten przewodnik pomoże Ci zrozumieć najważniejsze aspekty tej specyfikacji.
Czym jest Norma TIA/EIA-568-B.2?
To standard, który definiuje specyfikacje parametrów transmisyjnych dla okablowania kategorii 5e. Skupia się na zapewnieniu wydajności i niezawodności sieci Ethernet.
Kategorie Okablowania
Pamiętaj o różnych kategoriach kabli. Kategoria 5e, Kategoria 6, Kategoria 6A i Kategoria 8. Każda z nich ma inne parametry i zastosowania.
Kategoria 5e to podstawowy standard, który musisz dobrze znać na egzamin.
Specyfikacje Parametrów Transmisyjnych
Teraz omówimy kluczowe parametry transmisyjne zdefiniowane przez normę TIA/EIA-568-B.2.
Długość Kabla
Maksymalna długość kabla Kategorii 5e w segmencie sieci to 100 metrów. Z tego 90 metrów to kabel poziomy, a 10 metrów to kable krosowe.
Przestrzeganie tej długości jest krytyczne dla zachowania jakości sygnału!
Tłumienie (Attenuation)
Tłumienie to utrata siły sygnału podczas przesyłania przez kabel.
Norma TIA/EIA-568-B.2 określa maksymalne dopuszczalne tłumienie dla danej częstotliwości i długości kabla Kategorii 5e.
Tłumienie Odbiciowe (Return Loss)
Tłumienie odbiciowe (Return Loss) mierzy, ile sygnału odbija się z powrotem do nadajnika.
Wysokie tłumienie odbiciowe oznacza lepszą jakość sygnału.
Przesłuch Bliższy Koniec (NEXT - Near-End Crosstalk)
NEXT (Near-End Crosstalk) to zakłócenia, które sygnał z jednej pary przewodów indukuje w innej parze na bliskim końcu kabla.
Im wyższa wartość NEXT, tym mniejsze zakłócenia.
Przesłuch Zdalny Koniec (ELFEXT - Equal Level Far-End Crosstalk)
ELFEXT (Equal Level Far-End Crosstalk), nazywany także ACR-F, mierzy zakłócenia na dalekim końcu kabla po uwzględnieniu tłumienia.
Dobre parametry ELFEXT są istotne dla niezawodnej transmisji danych.
Stosunek Sygnału do Szumu (SNR - Signal-to-Noise Ratio)
SNR (Signal-to-Noise Ratio) to stosunek siły sygnału do poziomu szumu.
Wyższy SNR oznacza czystszy sygnał i mniejsze ryzyko błędów.
Opóźnienie Propagacji (Propagation Delay)
Opóźnienie propagacji to czas, jaki sygnał potrzebuje, aby dotrzeć z jednego końca kabla na drugi.
Norma TIA/EIA-568-B.2 określa maksymalne dopuszczalne opóźnienie dla danej długości kabla.
Różnica Opóźnień (Delay Skew)
Różnica opóźnień (Delay Skew) to różnica w opóźnieniu między parami przewodów w kablu.
Niska różnica opóźnień jest kluczowa dla prawidłowego działania szybkich sieci Ethernet.
Testowanie Okablowania
Aby upewnić się, że okablowanie spełnia wymagania normy TIA/EIA-568-B.2, konieczne jest przeprowadzenie testów.
Używa się do tego specjalistycznych mierników kablowych.
Mierniki Kablowe
Mierniki kablowe pozwalają zmierzyć wszystkie kluczowe parametry transmisyjne. Sprawdzają, czy instalacja jest zgodna ze standardami.
Wyniki testów powinny być udokumentowane i przechowywane.
Praktyczne Wskazówki
Oto kilka praktycznych wskazówek, które pomogą Ci w pracy z okablowaniem Kategorii 5e:
- Unikaj zginania kabli pod ostrym kątem.
- Używaj wysokiej jakości złączy i narzędzi.
- Przestrzegaj kolorów przewodów zgodnie ze standardem T568A lub T568B.
- Dokładnie sprawdź połączenia przed oddaniem instalacji do użytku.

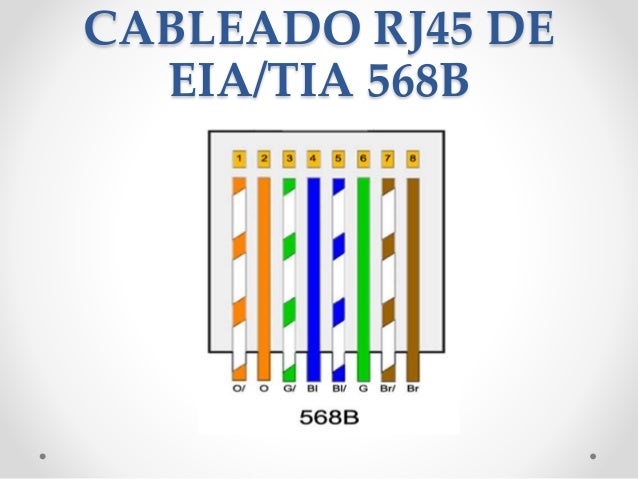

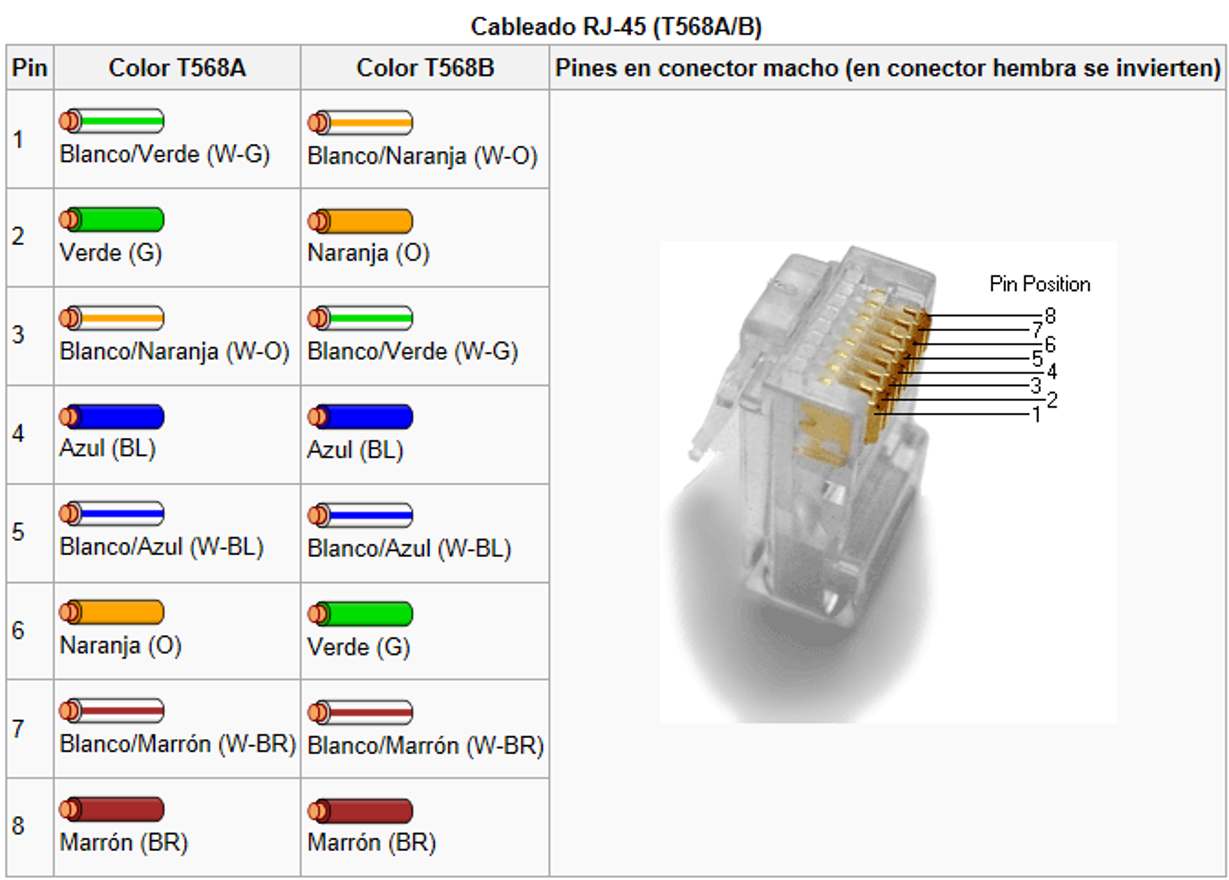

Standardy T568A i T568B
T568A i T568B to dwa standardy kolejności kolorów przewodów w złączu RJ45.
Ważne jest, aby używać jednego standardu w całej instalacji!
W Polsce częściej stosuje się standard T568B.
Podsumowanie
Gratulacje! Przeszliśmy przez najważniejsze aspekty normy TIA/EIA-568-B.2. Pamiętaj o następujących kluczowych punktach:
- Norma TIA/EIA-568-B.2 definiuje parametry transmisyjne dla okablowania Kategorii 5e.
- Kluczowe parametry to tłumienie, tłumienie odbiciowe, NEXT, ELFEXT, opóźnienie propagacji i różnica opóźnień.
- Maksymalna długość kabla Kategorii 5e to 100 metrów.
- Testowanie okablowania jest niezbędne do zapewnienia zgodności ze standardami.
- Przestrzegaj standardów T568A lub T568B przy zarabianiu kabli.
Powodzenia na egzaminie! Wierzę w Ciebie!
