Hej Studencie! Chcesz zrozumieć, jak obliczyć rezystancję zastępczą między dwoma punktami w obwodzie? To wcale nie jest takie trudne, jak się wydaje!
Czym jest Rezystancja?
Wyobraź sobie korek na autostradzie. Samochody (elektrony) chcą przejechać, ale muszą się przeciskać. Rezystancja to właśnie ten "korek" dla prądu elektrycznego.
Mierzymy ją w omach (symbol: Ω).
Każdy element w obwodzie, który utrudnia przepływ prądu, ma rezystancję. Może to być rezystor, ale też żarówka albo nawet długi kabel.
Rezystancja Zastępcza: Upraszczanie Obwodu
Czasem obwody są skomplikowane. Mają wiele rezystorów połączonych w różne sposoby. Rezystancja zastępcza to pojedyncza rezystancja, która dałaby taki sam efekt jak cała ta sieć.
To jak zamienić grupę kilku małych aut na jedno duże, które zajmuje tyle samo miejsca na drodze. Upraszcza to obliczenia!
Szeregowe Połączenie Rezystorów
Rezystory połączone szeregowo są jeden za drugim, jak wagony pociągu. Prąd płynie przez nie po kolei.
Aby obliczyć rezystancję zastępczą dla połączenia szeregowego, po prostu dodajemy wartości rezystancji poszczególnych rezystorów.
Rz = R1 + R2 + R3 + ...
Przykład: Jeśli masz dwa rezystory, jeden 2Ω i drugi 3Ω, połączone szeregowo, to rezystancja zastępcza wynosi 2Ω + 3Ω = 5Ω.
Wyobraź sobie dwa odcinki autostrady jeden za drugim. Rezystancja całkowita to suma rezystancji obu odcinków.
Równoległe Połączenie Rezystorów
Rezystory połączone równolegle to jak kilka dróg obok siebie. Prąd może wybrać, którą drogą popłynąć.
Obliczenie rezystancji zastępczej dla połączenia równoległego jest trochę bardziej skomplikowane:
1/Rz = 1/R1 + 1/R2 + 1/R3 + ...
Czyli najpierw obliczasz odwrotności rezystancji, dodajesz je, a potem bierzesz odwrotność wyniku.
Przykład: Masz dwa rezystory, jeden 4Ω i drugi 4Ω, połączone równolegle. 1/Rz = 1/4Ω + 1/4Ω = 2/4Ω = 1/2Ω. Rz = 2Ω.
Zauważ, że rezystancja zastępcza jest mniejsza niż najmniejsza rezystancja w połączeniu równoległym.
Wyobraź sobie, że masz dwie równoległe drogi. Korki rozkładają się na obie drogi, więc przepływ jest szybszy.
Dwa Rezystory Równolegle: Krótszy Wzór
Jeśli masz tylko dwa rezystory połączone równolegle, możesz użyć krótszego wzoru:
Rz = (R1 * R2) / (R1 + R2)
W przykładzie powyżej: Rz = (4Ω * 4Ω) / (4Ω + 4Ω) = 16Ω2 / 8Ω = 2Ω.
Obwody Mieszane: Kombinacja Szeregu i Równoległości
Najczęściej obwody są kombinacją połączeń szeregowych i równoległych. Jak je rozwiązać?
1. Zidentyfikuj najprostsze połączenia szeregowe lub równoległe.
2. Oblicz rezystancję zastępczą tych połączeń.
3. Narysuj uproszczony obwód, zastępując te połączenia ich rezystancjami zastępczymi.
4. Powtarzaj kroki 1-3, aż zostanie tylko jedna rezystancja.
Przykład: Masz rezystor 2Ω szeregowo z połączeniem równoległym dwóch rezystorów 4Ω i 4Ω.
Najpierw obliczasz rezystancję zastępczą połączenia równoległego (jak w poprzednim przykładzie): Rz_równoległe = 2Ω.
Następnie masz rezystor 2Ω szeregowo z rezystorem 2Ω. Rezystancja zastępcza to 2Ω + 2Ω = 4Ω.

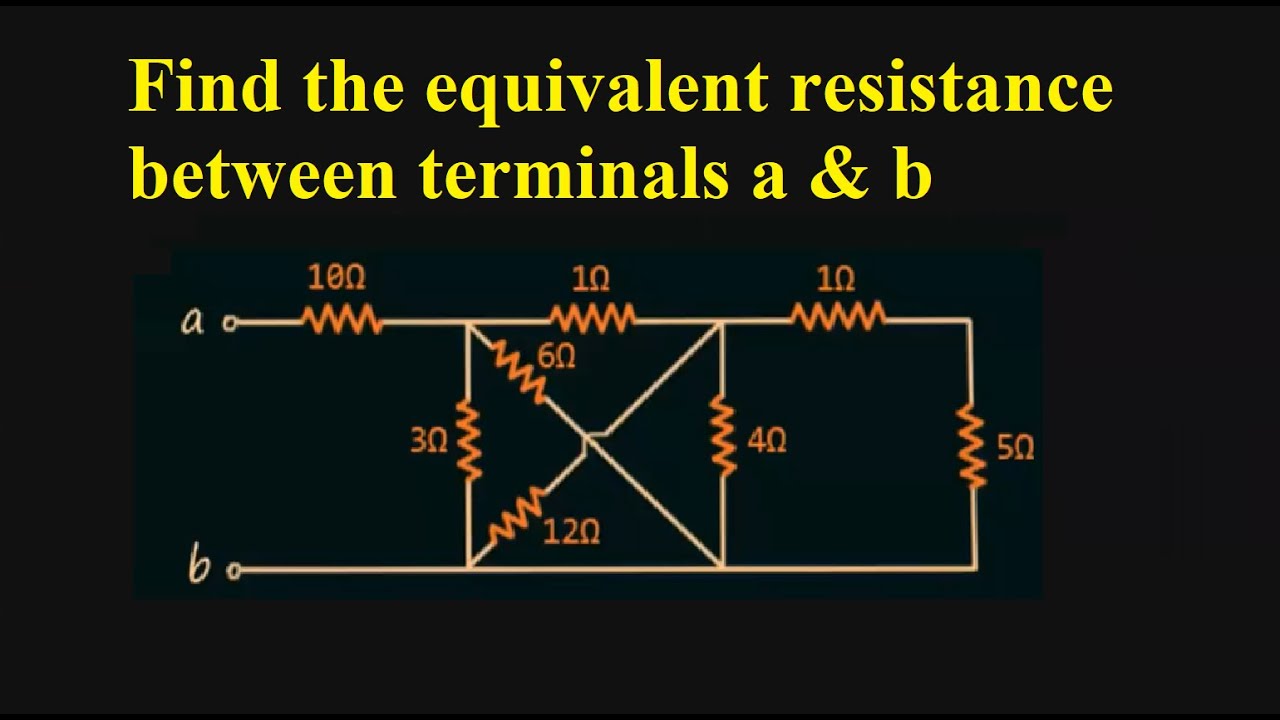

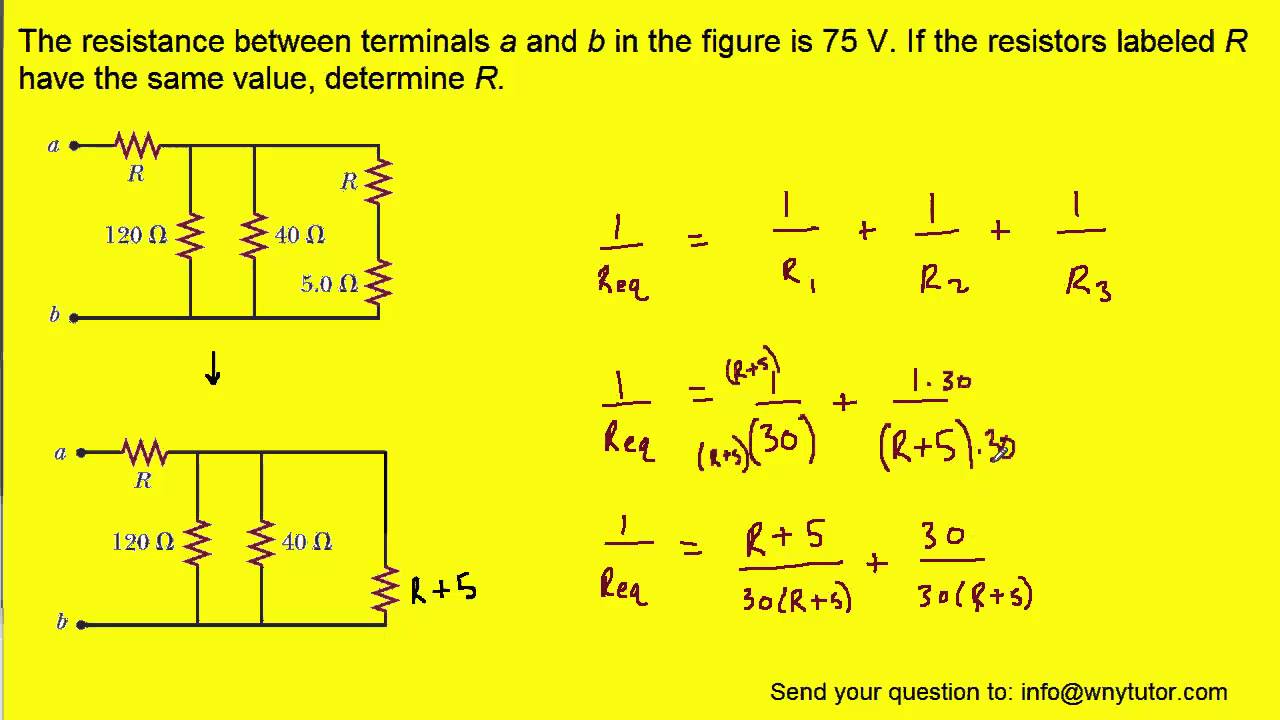

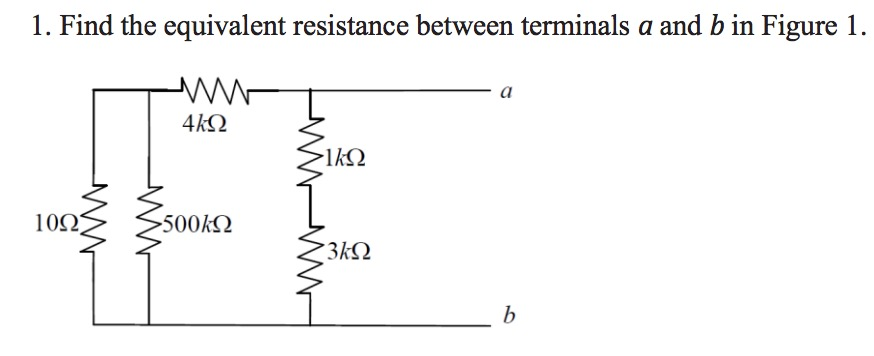

Znajdowanie Rezystancji Zastępczej Między Punktami A i B: Praktyczne Porady
Gdy masz obwód i musisz znaleźć rezystancję zastępczą między dwoma konkretnymi punktami (A i B), ważne jest, aby wyobrazić sobie, że prąd wchodzi w obwód w punkcie A i wypływa z niego w punkcie B.
Krok 1: Zidentyfikuj, które elementy są połączone szeregowo z perspektywy punktów A i B. Pamiętaj, prąd musi przepłynąć przez oba te elementy jeden po drugim, aby "dostać się" z A do B.
Krok 2: Zidentyfikuj, które elementy są połączone równolegle z perspektywy punktów A i B. Oznacza to, że prąd ma kilka "dróg" do wyboru, aby dostać się z A do B.
Krok 3: Uprość obwód, obliczając rezystancje zastępcze dla tych szeregowych i równoległych połączeń. Zacznij od tych połączeń, które są "najdalej" od punktów A i B, czyli od tych, które są najbardziej oczywiste do uproszczenia.
Krok 4: Narysuj uproszczony obwód. To kluczowe! Pomaga wizualizować, co się dzieje i uniknąć błędów.
Krok 5: Powtarzaj kroki 1-4, aż zostanie tylko jedna rezystancja między punktami A i B. To jest twoja rezystancja zastępcza!
Wskazówka: Jeśli masz wątpliwości, narysuj sobie obwód od nowa, z punktami A i B zaznaczonymi bardziej wyraźnie. Możesz też użyć kolorowych długopisów, żeby zaznaczyć, które rezystory są połączone szeregowo, a które równolegle.
Pułapki i Błędy
Najczęstsze błędy przy obliczaniu rezystancji zastępczej to:
- Pomylenie szeregu z równoległością.
- Źle obliczone odwrotności przy połączeniach równoległych.
- Zapominanie o narysowaniu uproszczonego obwodu po każdym kroku.
- Niezrozumienie, które elementy są widziane jako szeregowe lub równoległe z perspektywy punktów A i B.
Podsumowanie
Obliczanie rezystancji zastępczej to umiejętność, którą można opanować. Ćwicz! Im więcej rozwiązujesz przykładów, tym łatwiej to będzie.
Pamiętaj o definicjach, wzorach i o krokach upraszczania obwodu. Powodzenia!
