System TN-C-S to jeden z typów uziemień stosowanych w instalacjach elektrycznych. Charakteryzuje się specyficznym sposobem połączenia neutralnego punktu zasilania z uziemieniem, a także sposobem rozprowadzenia przewodów. Poznajmy go bliżej krok po kroku.

Definicja Systemu TN-C-S

TN-C-S to system, w którym funkcje przewodu neutralnego (N) i ochronnego (PE) są połączone w jednym przewodzie (PEN) na pewnym odcinku instalacji. Dopiero w dalszej części instalacji przewód PEN jest rozdzielany na oddzielne przewody N i PE. Oznacza to, że część instalacji pracuje w systemie TN-C, a część w systemie TN-S. Ta kombinacja daje pewne korzyści, ale wymaga również zachowania szczególnych środków ostrożności.

System TN w ogóle oznacza, że punkt neutralny transformatora zasilającego instalację jest bezpośrednio uziemiony. Z kolei litery "C" i "S" odnoszą się do sposobu rozprowadzenia przewodów neutralnego i ochronnego. Kluczowym aspektem jest punkt rozdziału przewodu PEN na oddzielne przewody N i PE.

Budowa i Działanie Systemu TN-C-S

Zacznijmy od źródła zasilania. Transformator, który zasila naszą instalację, ma uziemiony punkt neutralny. Z transformatora wychodzi przewód PEN, który łączy funkcje przewodu neutralnego i ochronnego. Ten przewód PEN biegnie do punktu rozdziału. To bardzo ważne miejsce w instalacji.

W punkcie rozdziału następuje fizyczne rozdzielenie przewodu PEN na dwa oddzielne przewody: przewód neutralny (N) i przewód ochronny (PE). Od tego punktu rozprowadza się już te dwa oddzielne przewody do odbiorników. Przewód N zasila obciążenia, a przewód PE służy do ochrony przed porażeniem.

Przewód PE jest uziemiony w punkcie rozdziału. To zapewnia ciągłość ścieżki ochronnej. Wszystkie obudowy urządzeń elektrycznych, które mogą potencjalnie znaleźć się pod napięciem w wyniku uszkodzenia, są połączone z przewodem PE. W razie awarii, prąd zwarciowy popłynie przewodem PE do punktu uziemienia, powodując szybkie zadziałanie zabezpieczeń, np. wyłącznika nadprądowego lub różnicowoprądowego.

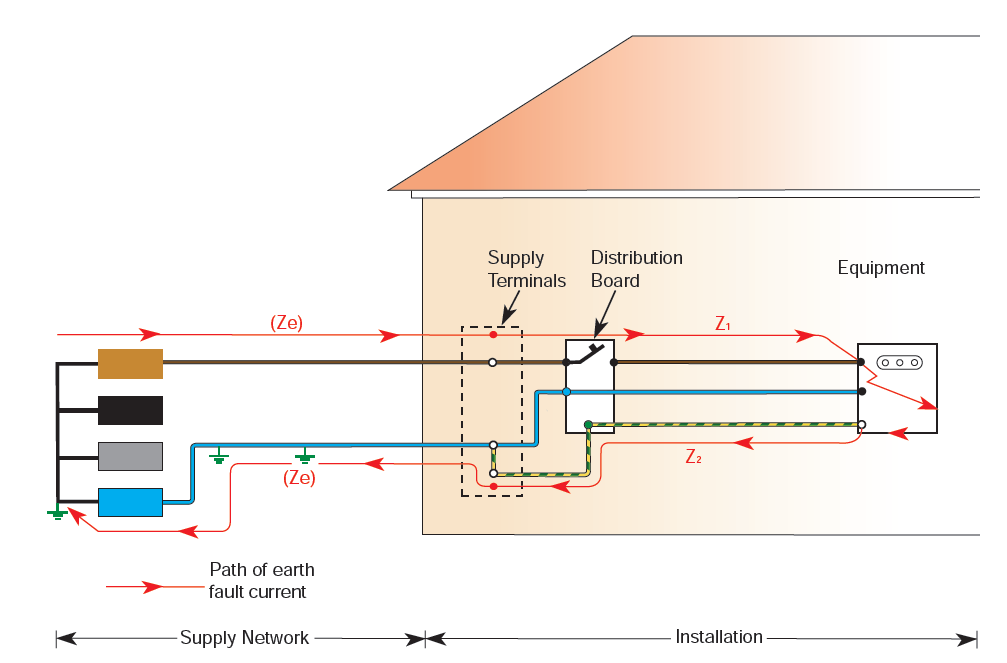

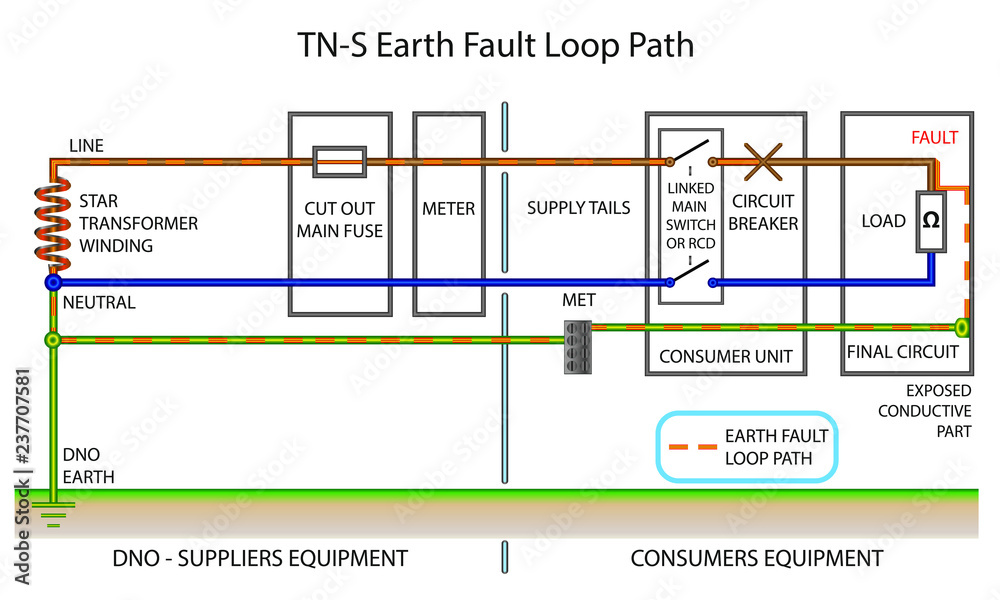

Ścieżka Prądu Zwarciowego (Earth Fault Loop Path) w TN-C-S

Ścieżka prądu zwarciowego, zwana też pętlą zwarciową, to droga, jaką prąd zwarciowy pokonuje od miejsca zwarcia do źródła zasilania (transformatora). W systemie TN-C-S, ścieżka ta jest specyficzna i ma kluczowe znaczenie dla skuteczności ochrony przeciwporażeniowej.

Załóżmy, że w obudowie urządzenia elektrycznego dochodzi do zwarcia. Obudowa styka się z przewodem fazowym. Prąd zaczyna płynąć z przewodu fazowego, poprzez uszkodzone urządzenie, do obudowy. Następnie prąd płynie przewodem PE, który jest połączony z obudową.

Prąd płynie przewodem PE do punktu rozdziału, gdzie przewód PE jest połączony z przewodem PEN. Dalej prąd płynie przewodem PEN (który pełni funkcję N i PE) z powrotem do uziemionego punktu neutralnego transformatora. Zamknięcie pętli zwarciowej powoduje duży przepływ prądu, który powinien spowodować szybkie zadziałanie zabezpieczeń (wyłącznika nadprądowego lub różnicowoprądowego).

Im niższa impedancja pętli zwarciowej, tym większy prąd zwarciowy popłynie i tym szybciej zadziałają zabezpieczenia. Dlatego bardzo ważne jest, aby ścieżka prądu zwarciowego miała jak najmniejszą rezystancję.

Zalety i Wady Systemu TN-C-S

System TN-C-S ma swoje zalety. Jest stosunkowo prosty w wykonaniu. Wykorzystanie przewodu PEN na pewnym odcinku instalacji może być ekonomiczne. Jest powszechnie stosowany w wielu krajach.

Ma też wady. Awaria przewodu PEN może być bardzo niebezpieczna. Może doprowadzić do pojawienia się napięcia na obudowach urządzeń. Wymaga regularnych kontroli i pomiarów. Potencjalnie generuje zakłócenia elektromagnetyczne.

Zastosowanie Systemu TN-C-S

System TN-C-S jest często stosowany w budynkach mieszkalnych i komercyjnych. Używa się go szczególnie w sytuacjach, gdy zasilanie jest doprowadzone do budynku kablem, w którym występuje przewód PEN. Następnie w rozdzielnicy głównej następuje rozdział na oddzielne przewody N i PE.

Ważne jest, aby przed zastosowaniem systemu TN-C-S dokładnie przeanalizować warunki i wymagania konkretnej instalacji. Należy uwzględnić parametry sieci zasilającej, charakter obciążenia i wymogi bezpieczeństwa. Dobrze zaprojektowana i wykonana instalacja TN-C-S zapewnia wysoki poziom bezpieczeństwa użytkowania.

Bezpieczeństwo w Systemie TN-C-S

Bezpieczeństwo jest najważniejsze. W systemie TN-C-S szczególną uwagę należy zwrócić na prawidłowe uziemienie punktu rozdziału. Należy też regularnie sprawdzać ciągłość przewodów ochronnych. Kluczowy jest dobór odpowiednich zabezpieczeń, takich jak wyłączniki nadprądowe i różnicowoprądowe. Te zabezpieczenia muszą być dobrane do parametrów instalacji i charakterystyki obciążenia.

Wyłączniki różnicowoprądowe (RCD) są szczególnie ważne w systemie TN-C-S. Wykrywają one nawet niewielkie upływy prądu do ziemi. Szybko odłączają zasilanie, chroniąc przed porażeniem. Ważne jest, aby regularnie testować działanie wyłączników RCD.

Pamiętaj, instalacje elektryczne, a w szczególności systemy uziemień, powinny być projektowane i wykonywane przez wykwalifikowanych elektryków. Tylko wtedy możemy mieć pewność, że instalacja jest bezpieczna i spełnia wszystkie wymagania norm.
