Hej! Przygotuj się na fascynującą podróż po świecie wymiarowania rysunków technicznych! To jak czytanie mapy skarbów, tylko zamiast skarbów szukamy dokładnych rozmiarów przedmiotów.
Wyobraź sobie, że budujesz domek z klocków. Potrzebujesz wiedzieć, ile klocków potrzebujesz, prawda? Wymiarowanie robi dokładnie to samo, tylko dla inżynierów i konstruktorów.
Co to jest Wymiarowanie?
Wymiarowanie to dodawanie na rysunku linii, strzałek i liczb. Mówią nam one o dokładnych wymiarach przedmiotu. To tak, jakbyś pisał przepis na ciasto. Bez dokładnych ilości składników ciasto może się nie udać!
Pomyśl o instrukcji składania mebli z IKEA. Tam też masz rysunki z wymiarami. One mówią, jak połączyć poszczególne elementy, by powstało krzesło lub stół.

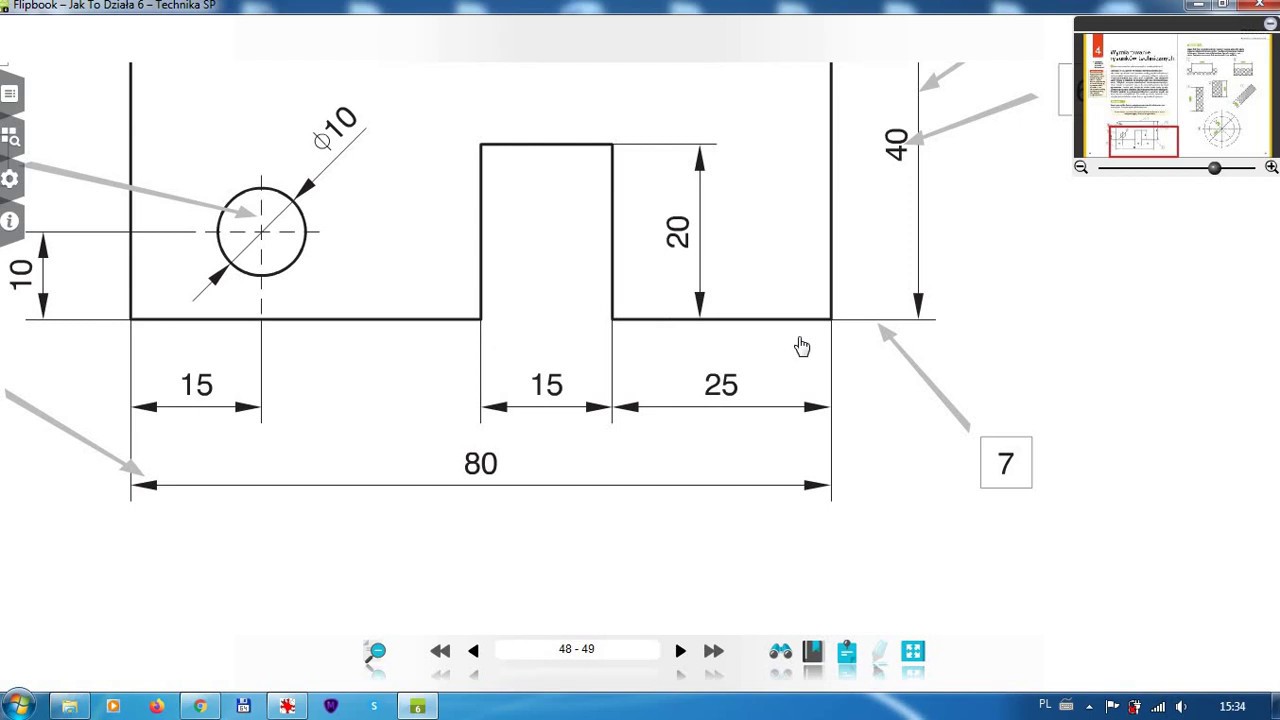

Elementy wymiarowania
Przyjrzyjmy się teraz podstawowym elementom wymiarowania.
Linia wymiarowa: To cienka linia z dwoma strzałkami na końcach. Pokazuje, jaki odcinek mierzymy. Wyobraź sobie linijkę narysowaną na rysunku.
Linia pomocnicza: To linia, która wychodzi z krawędzi przedmiotu i łączy się z linią wymiarową. Pokazuje, od którego miejsca zaczynamy mierzyć. To jak pomocnicy linijki, wskazują, gdzie ją przyłożyć.
Strzałki: Wskazują początek i koniec mierzonego odcinka na linii wymiarowej. Są jak drogowskazy, pokazują kierunek.
Wymiar (Liczba): To liczba, która mówi nam, ile mierzy dany odcinek. Zwykle podawana jest w milimetrach (mm). To jak etykieta na produkcie, informuje nas o zawartości.
Rodzaje wymiarowania
Istnieją różne sposoby wymiarowania. Zależą od tego, co chcemy pokazać.
Wymiarowanie szeregowe
Wyobraź sobie pociąg. Wagony są połączone jeden za drugim. W wymiarowaniu szeregowym, wymiary są podawane jeden za drugim, zaczynając od jednej bazy. Tak jakbyś mierzył długość każdego wagonu oddzielnie, zaczynając od lokomotywy.
Wyobraź sobie rząd klocków LEGO. Mierzymy długość każdego klocka po kolei, zaczynając od pierwszego z lewej. Suma wszystkich wymiarów daje nam długość całego rzędu klocków.
Wymiarowanie równoległe
Tutaj wszystkie wymiary wychodzą z tej samej linii bazy. Wyobraź sobie wachlarz. Każdy "szczebel" wachlarza wychodzi z jednego punktu. To tak, jakbyś mierzył odległość każdego wagonu od lokomotywy.
Pomyśl o kilku domach stojących obok siebie przy jednej ulicy. Mierzymy odległość każdego domu od początku ulicy. Wszystkie wymiary startują z tego samego punktu.
Wymiarowanie od bazy
Wymiarowanie od bazy to połączenie wymiarowania szeregowego i równoległego. Wybieramy jeden punkt (bazę) i od niego podajemy wszystkie wymiary. To jak mapa miasta z zaznaczonym punktem orientacyjnym, od którego liczymy odległości do innych miejsc.
Praktyczne zastosowanie
Gdzie spotkasz się z wymiarowaniem rysunków technicznych?
Budownictwo: Plany domów, mostów, dróg – wszystko jest wymiarowane, aby budowniczowie wiedzieli, jak dokładnie zbudować daną konstrukcję.
Mechanika: Rysunki części samochodowych, silników, maszyn – wymiarowanie pozwala na precyzyjne wykonanie elementów, które muszą do siebie pasować.
Meble: Jak wspomnieliśmy, instrukcje składania mebli często zawierają rysunki z wymiarami, aby klient mógł samodzielnie złożyć dany mebel.

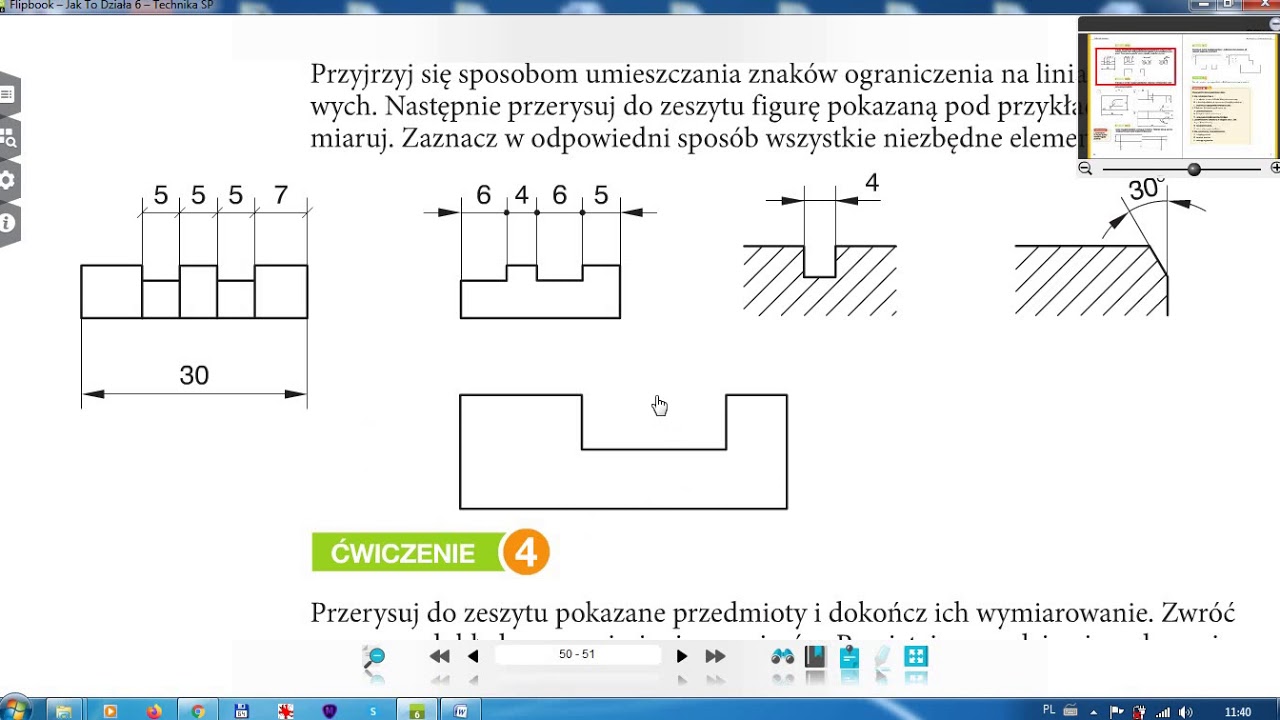

Ćwiczenia
Spróbujmy teraz poćwiczyć! Narysuj prosty prostokąt. Następnie dodaj linie wymiarowe, pomocnicze, strzałki i wymiary. Zmierz długość i szerokość prostokąta linijką i zapisz wymiary na rysunku.
Podziel się swoimi rysunkami z kolegami i koleżankami z klasy. Porównajcie swoje wyniki. Czy wszyscy zmierzyli tak samo?
Pamiętaj, wymiarowanie to klucz do precyzji i dokładności. Ćwicz regularnie, a staniesz się mistrzem rysunków technicznych!
