Hej! Zastanawiałeś się kiedyś, jak powstają plany budynków, części maszyn, czy nawet mebli, które masz w domu? Kluczem jest precyzyjne przedstawienie ich wymiarów. Właśnie tym zajmuje się wymiarowanie rysunku technicznego.

To taka "instrukcja obsługi" w formie graficznej. Pokazuje, jakie dokładnie wymiary mają poszczególne elementy. Dzięki temu, każdy, kto umie czytać rysunek techniczny, wie, jak dany obiekt wygląda i jakie ma rozmiary. Nie ma miejsca na domysły! Wszystko jest jasne i precyzyjne.

Podstawowe Pojęcia

Zacznijmy od definicji. Wymiarowanie to proces oznaczania na rysunku technicznym wielkości liniowych (długości, szerokości, wysokości), kątowych i innych cech charakterystycznych danego obiektu. To takie dodawanie "metki" z rozmiarem do każdego elementu.

Linie Wymiarowe i Pomocnicze

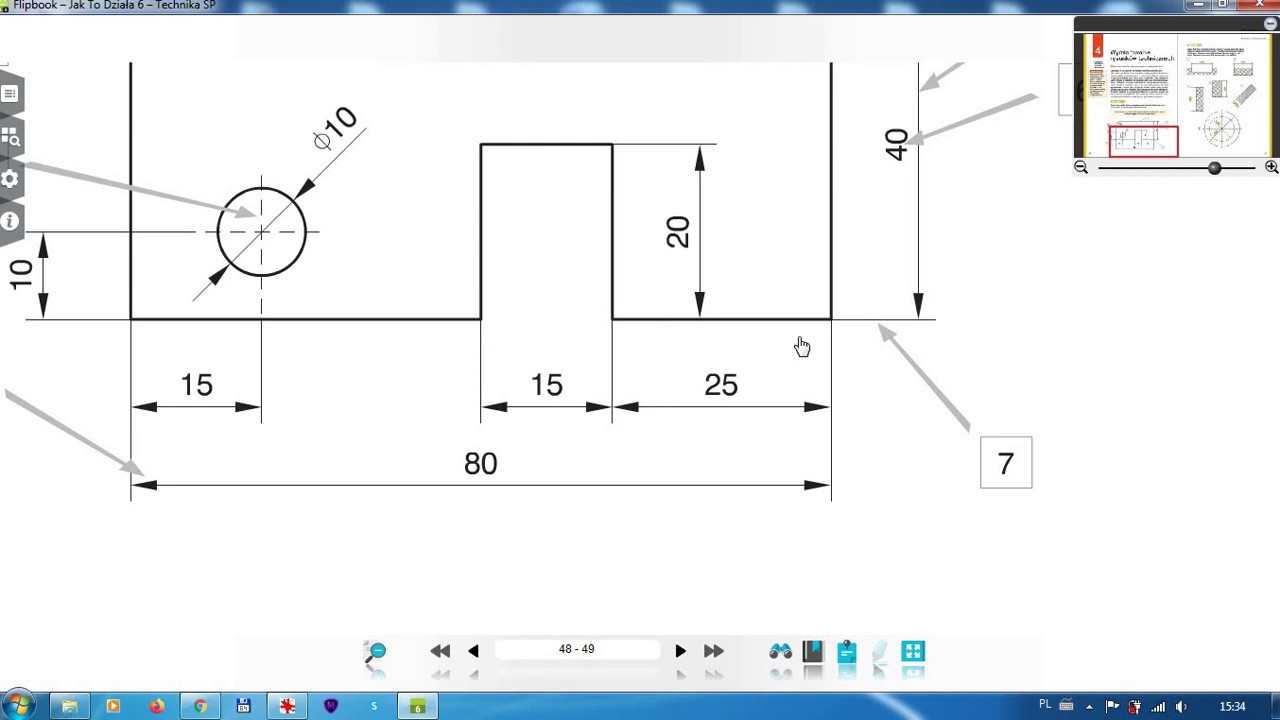

Wyobraź sobie linijkę na rysunku. To właśnie linia wymiarowa. Jest to cienka linia, która pokazuje, gdzie mierzona jest dana odległość. Zazwyczaj zakończona jest grotami lub kreskami, wskazującymi punkty, między którymi mierzony jest wymiar. Linia wymiarowa musi być prowadzona równolegle do mierzonego odcinka.

A teraz linie pomocnicze. To takie "przedłużki" mierzonych krawędzi. Pomagają one zlokalizować punkty, między którymi biegnie linia wymiarowa. Wychodzą one poza obrys rysunku i nie dotykają go bezpośrednio. Są prostopadłe do mierzonej krawędzi.

Pomyśl o rysowaniu okna. Linia wymiarowa pokazywałaby szerokość okna, a linie pomocnicze wychodziłyby z dwóch pionowych krawędzi okna, żeby dokładnie określić, gdzie zaczyna się i kończy szerokość.

Liczby Wymiarowe

Sama linia wymiarowa nic nie mówi, prawda? Potrzebujemy liczby wymiarowej! To wartość, która określa długość, szerokość, wysokość, średnicę, promień lub kąt danego elementu. Jest umieszczana nad lub obok linii wymiarowej. Musi być czytelna i łatwa do odczytania.

Wyobraź sobie, że rysujesz stół. Nad linią wymiarową, która pokazuje długość blatu, wpiszesz "1200". To oznacza, że blat stołu ma 1200 mm (milimetrów) długości. Jednostki miary, jeśli są inne niż milimetry (najczęściej stosowane w rysunku technicznym), muszą być wyraźnie zaznaczone.

Symbole

Rysunek techniczny pełen jest symboli. Symbole pomagają oszczędzić miejsce i przekazać informacje w sposób skrócony i zrozumiały dla wszystkich. Na przykład, symbol ⌀ (fi) oznacza średnicę, a R oznacza promień.

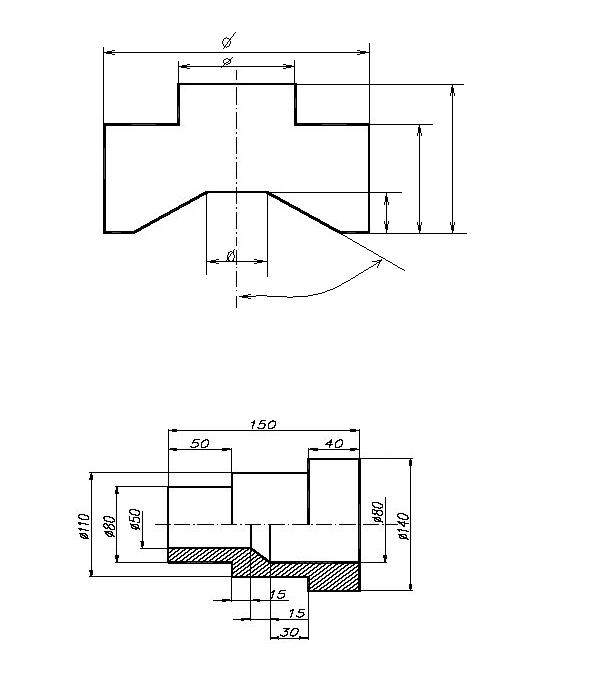

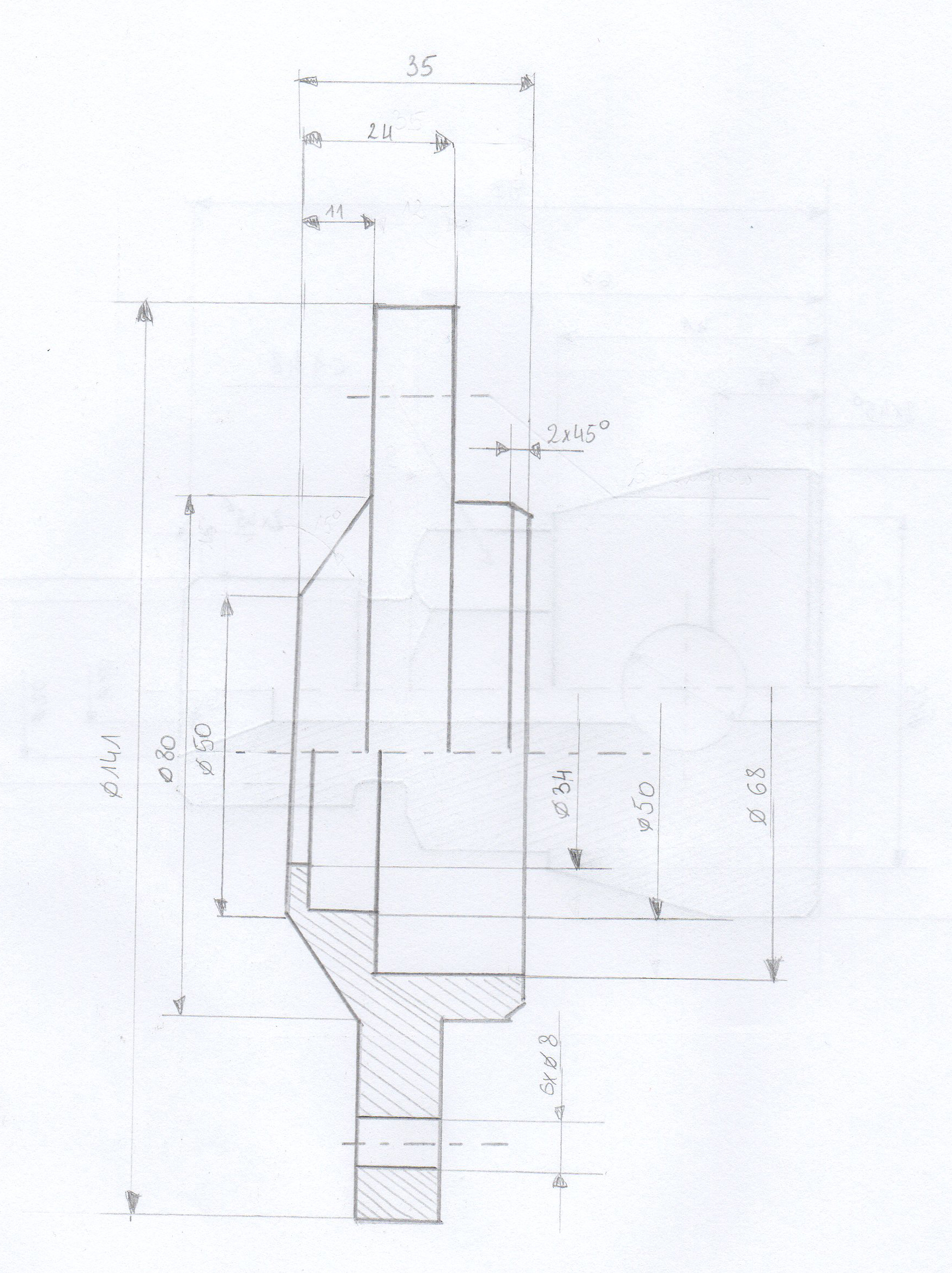

Widzisz symbol ⌀ przed liczbą wymiarową? To znaczy, że wymiar dotyczy średnicy okręgu lub walca. Na przykład, ⌀50 oznacza, że średnica danego elementu wynosi 50 mm. Symbol R z kolei, np. R25, oznacza, że promień zaokrąglenia wynosi 25 mm.

Zasady Wymiarowania

Wymiarowanie to nie tylko rysowanie linii i wpisywanie liczb. Obowiązują pewne zasady, które zapewniają czytelność i jednoznaczność rysunku.

Przede wszystkim, wymiary powinny być umieszczane na zewnątrz rysunku, o ile to możliwe. Chodzi o to, żeby nie "zagracać" rysunku i nie utrudniać jego odczytania. Linie wymiarowe i pomocnicze nie powinny się przecinać. Przecinające się linie mogą wprowadzać zamieszanie i prowadzić do błędnej interpretacji wymiarów.

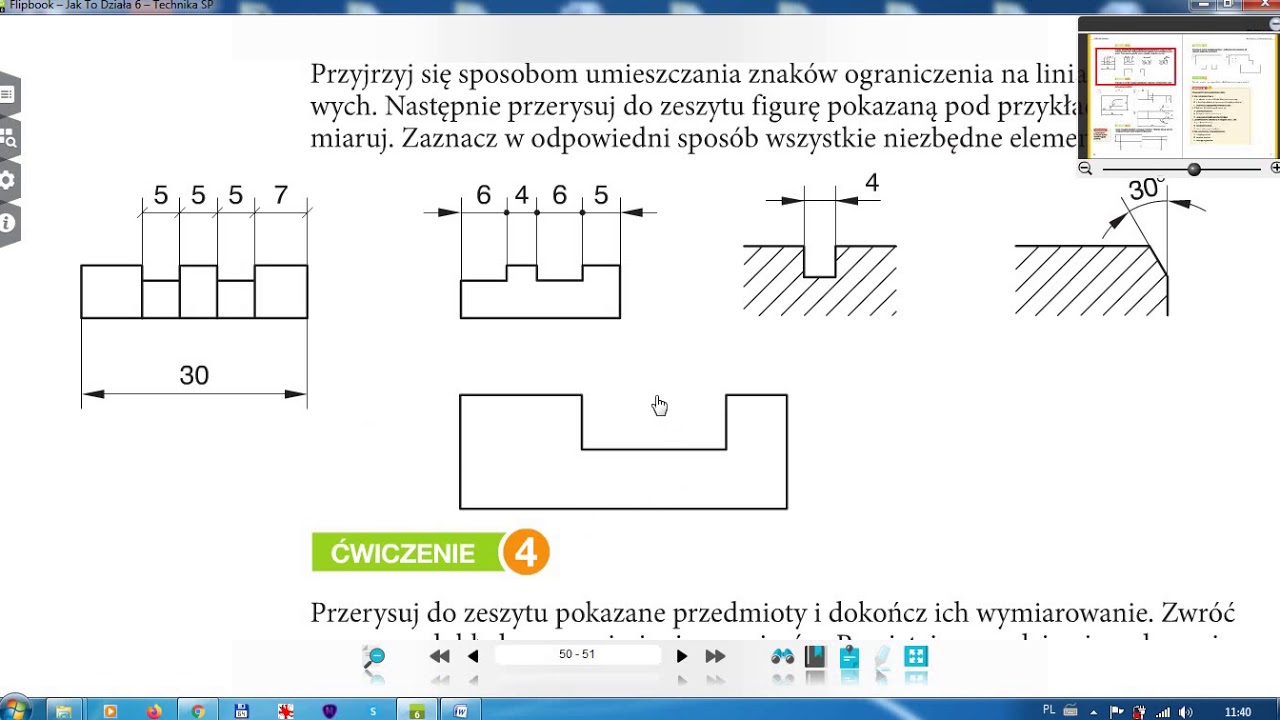

Wymiary należy grupować, umieszczając je w logiczny sposób. Pogrupowane wymiary tworzą ciągi wymiarowe. Pozwalają to na szybkie i łatwe odczytanie informacji o danym elemencie. Zaczynamy od wymiarów mniejszych, bliżej elementu, i przechodzimy do wymiarów ogólnych, dalej od elementu. Wymiary ogólne powinny być najbardziej oddalone od rysunku.

Wymiary należy umieszczać tam, gdzie są najbardziej potrzebne. Nie powtarzaj wymiarów, chyba że jest to absolutnie konieczne dla jasności. Każdy wymiar powinien być podany tylko raz.

Przykłady

Wyobraź sobie, że rysujesz szafkę nocną. Musisz podać wymiary całkowite szafki: wysokość, szerokość i głębokość. Następnie wymiary poszczególnych elementów: blatu, boków, szuflad. W przypadku szuflad, musisz podać wymiary wewnętrzne, aby ktoś mógł odpowiednio zaprojektować przestrzeń do przechowywania.

Rysujesz śrubę? Musisz podać średnicę gwintu, długość gwintu, długość całkowitą śruby, a także wymiary łba śruby (średnica i wysokość). Wszystkie te wymiary są niezbędne do prawidłowego doboru śruby do konkretnego zastosowania.

Projektujesz prosty domek dla psa? Musisz podać wymiary zewnętrzne całego domku, wymiary otworu wejściowego, wysokość ścian, wymiary dachu, a także kąt nachylenia dachu. Wymiary powinny być podane w sposób jasny i zrozumiały, aby każdy mógł zbudować taki domek.

Programy CAD

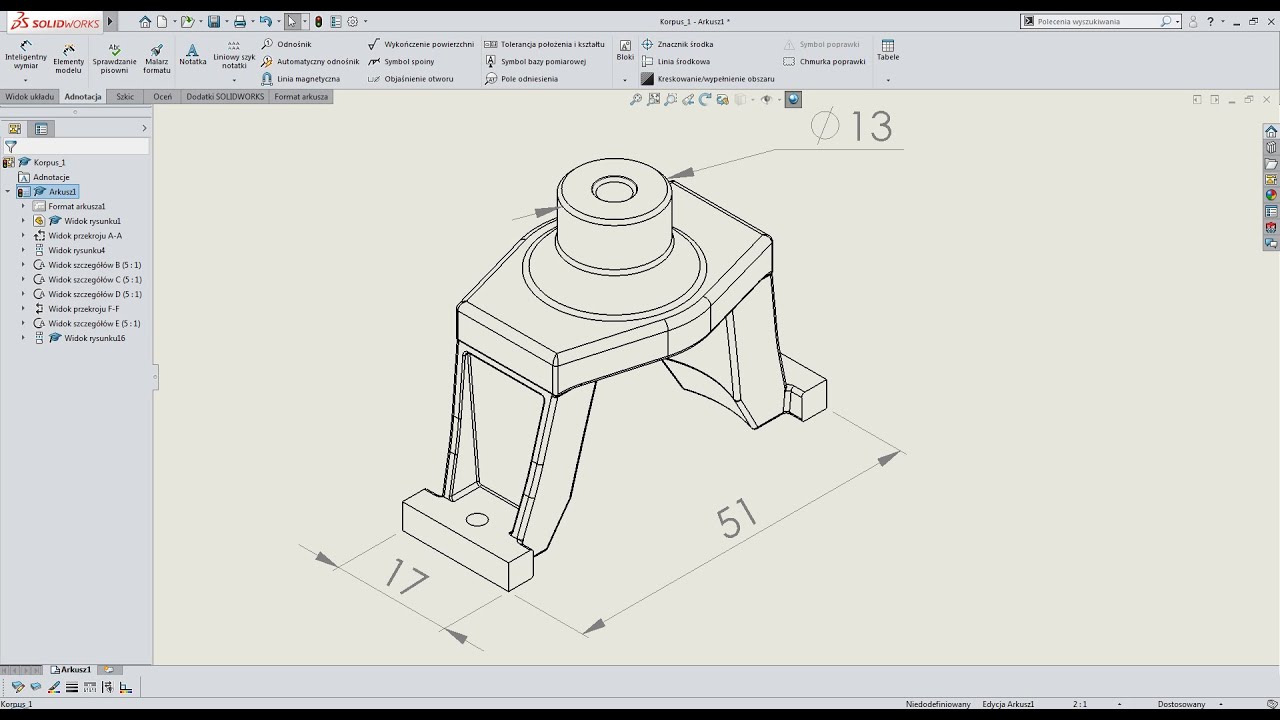

W dzisiejszych czasach rzadko rysuje się technicznie ręcznie. Do tego celu używa się specjalnych programów komputerowych, zwanych programami CAD (Computer-Aided Design). Ułatwiają one tworzenie precyzyjnych rysunków i automatyzują proces wymiarowania.

Programy CAD pozwalają na automatyczne generowanie linii wymiarowych i pomocniczych, wpisywanie liczb wymiarowych, dodawanie symboli, a także sprawdzanie poprawności wymiarowania. To ogromne ułatwienie i przyspieszenie pracy.

Do popularnych programów CAD należą AutoCad, SolidWorks, Inventor, czy Fusion 360. Wiele z nich oferuje darmowe wersje edukacyjne dla studentów i uczniów. Warto z nich skorzystać, aby nauczyć się projektowania i wymiarowania w profesjonalny sposób.

Podsumowanie

Wymiarowanie rysunku technicznego to kluczowy element każdego projektu inżynierskiego. Umożliwia precyzyjne przekazanie informacji o wymiarach i kształcie danego obiektu, co jest niezbędne do jego prawidłowego wykonania.

Pamiętaj o podstawowych pojęciach: linie wymiarowe i pomocnicze, liczby wymiarowe, symbole. Stosuj się do zasad wymiarowania, aby Twój rysunek był czytelny i zrozumiały. Korzystaj z programów CAD, aby ułatwić sobie pracę i tworzyć profesjonalne rysunki.

Ćwicz, ćwicz i jeszcze raz ćwicz! Im więcej będziesz wymiarował, tym lepiej opanujesz tę umiejętność. Powodzenia!
