Wymienniki ciepła są urządzeniami, które umożliwiają wymianę energii cieplnej pomiędzy dwoma lub więcej mediami o różnych temperaturach. Robią to bez bezpośredniego mieszania tych mediów.
Istnieje wiele typów wymienników ciepła. Każdy typ jest zaprojektowany do konkretnych zastosowań. Jednym z często spotykanych rodzajów są wymienniki ciepła z rurami giętymi.
Czym są rury gięte w wymiennikach ciepła?
Rury gięte to rury, które zostały zakrzywione lub wygięte w określony kształt. Najczęściej spotykane kształty to litera "U" lub spirala. Zastosowanie giętych rur w wymiennikach ciepła ma wiele zalet.
Konstrukcja z rurami giętymi zwiększa powierzchnię wymiany ciepła. Wydłuża również czas przebywania płynu w wymienniku. To przekłada się na efektywniejszą wymianę ciepła. Dodatkowo gięte rury pomagają kompensować rozszerzalność cieplną materiałów.
Rodzaje rur giętych
Istnieją różne rodzaje rur giętych stosowanych w wymiennikach ciepła. Różnią się one kształtem, materiałem i metodą gięcia. Wybór odpowiedniego typu zależy od specyficznych wymagań aplikacji.

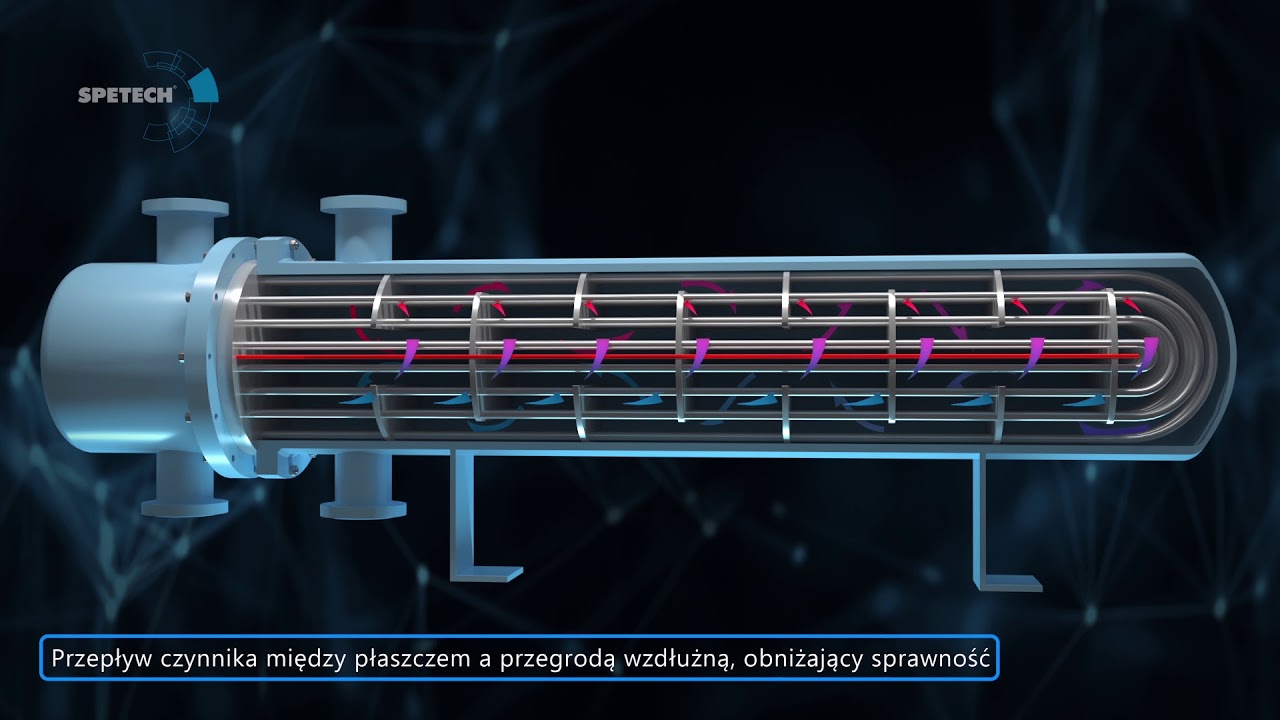

Rury U-kształtne to jeden z najpopularniejszych typów. Są proste w produkcji i montażu. Umożliwiają łatwą konserwację i czyszczenie wymiennika. Dostęp do rur jest możliwy po demontażu głowicy.
Rury spiralne charakteryzują się większą powierzchnią wymiany ciepła w stosunku do rur U-kształtnych. Zapewniają lepszą turbulencję przepływu. Są bardziej efektywne, ale trudniejsze w produkcji i czyszczeniu.
Oprócz kształtu, ważny jest również materiał, z którego wykonane są rury. Najczęściej stosuje się stal nierdzewną, miedź, aluminium i tytan. Wybór zależy od właściwości chemicznych i termicznych płynów.
Zalety stosowania rur giętych
Zastosowanie rur giętych w wymiennikach ciepła ma wiele korzyści. Zwiększają efektywność wymiany ciepła i kompensują rozszerzalność cieplną.
Zwiększona powierzchnia wymiany ciepła prowadzi do lepszego przekazywania energii cieplnej. Pozwala to na zmniejszenie rozmiarów wymiennika przy zachowaniu tej samej wydajności. Jest to istotne w aplikacjach, gdzie przestrzeń jest ograniczona.
Kompensacja rozszerzalności cieplnej zapobiega naprężeniom wewnątrz wymiennika. Naprężenia te mogą prowadzić do uszkodzeń i awarii. Elastyczność giętych rur pozwala na absorpcję zmian wymiarów spowodowanych temperaturą.
Dodatkowo, konstrukcja z rurami giętymi ułatwia czyszczenie niektórych typów wymienników. Umożliwia również inspekcję i naprawę poszczególnych rur. To przyczynia się do dłuższej żywotności urządzenia.
Przykłady zastosowań
Wymienniki ciepła z rurami giętymi znajdują szerokie zastosowanie w różnych gałęziach przemysłu. Są wykorzystywane w energetyce, przemyśle chemicznym, spożywczym i klimatyzacji.
W elektrowniach są stosowane do chłodzenia turbin parowych. Odzyskują ciepło z gazów spalinowych. Wykorzystywane są również do podgrzewania wody zasilającej kotły.
W przemyśle chemicznym służą do chłodzenia reaktorów. Kontrolują temperaturę procesów chemicznych. Umożliwiają odzyskiwanie ciepła z różnych strumieni procesowych.
W przemyśle spożywczym są wykorzystywane do pasteryzacji mleka i soków. Chłodzą i ogrzewają produkty spożywcze. Utrzymują odpowiednią temperaturę podczas procesów produkcyjnych.
W systemach klimatyzacji służą do chłodzenia powietrza. Ogrzewają wodę w systemach grzewczych. Odzyskują ciepło z powietrza wywiewanego.
Podsumowanie
Wymienniki ciepła z rurami giętymi są efektywnym i wszechstronnym rozwiązaniem. Zapewniają wymianę ciepła w wielu różnych aplikacjach przemysłowych. Ich zalety, takie jak zwiększona powierzchnia wymiany ciepła i kompensacja rozszerzalności cieplnej, czynią je popularnym wyborem.
Zrozumienie zasad działania i korzyści płynących ze stosowania rur giętych jest kluczowe. Pozwala na optymalny dobór wymiennika ciepła do konkretnych potrzeb. Przekłada się to na oszczędność energii i zwiększenie efektywności procesów przemysłowych.
Wybierając wymiennik ciepła, zawsze należy wziąć pod uwagę specyficzne wymagania aplikacji. Ważne są właściwości płynów, temperatura pracy i ciśnienie. Należy również uwzględnić koszty zakupu i eksploatacji.
