Wskaźnik Zagęszczenia Mieszanki Mineralno Asfaltowej (WZMA), zwany również stopniem zagęszczenia, jest kluczowym parametrem oceny jakości nawierzchni asfaltowych. Określa on, jak dobrze została zagęszczona mieszanka mineralno-asfaltowa podczas budowy lub remontu drogi. Odpowiednie zagęszczenie jest fundamentalne dla trwałości i wytrzymałości nawierzchni.
Definicja i znaczenie
W najprostszym ujęciu, WZMA wyraża stosunek gęstości mieszanki mineralno-asfaltowej po zagęszczeniu w terenie do gęstości referencyjnej. Gęstość referencyjna jest zazwyczaj określana laboratoryjnie. Wzór na obliczenie WZMA prezentuje się następująco: WZMA = (Gęstość polowa / Gęstość referencyjna) * 100%
Gęstość polowa to gęstość mieszanki zmierzona bezpośrednio na budowanej lub remontowanej drodze, po jej zagęszczeniu przez walce. Gęstość referencyjna to maksymalna gęstość teoretyczna mieszanki, wyznaczana w laboratorium. Laboratorium odzwierciedla idealne warunki.
Wysoki WZMA świadczy o tym, że mieszanka została skutecznie zagęszczona, co przekłada się na lepsze właściwości mechaniczne nawierzchni. Z kolei niski WZMA wskazuje na niewystarczające zagęszczenie, co może prowadzić do szybszego zużycia nawierzchni, powstawania kolein, spękań i innych uszkodzeń. Dlatego też, monitorowanie WZMA jest niezbędne dla zapewnienia długotrwałej i bezpiecznej eksploatacji dróg.
Metody pomiaru
Istnieją różne metody pomiaru gęstości mieszanki mineralno-asfaltowej w terenie, a co za tym idzie, również wyznaczania WZMA. Do najpopularniejszych należą metody nieniszczące oraz metody z pobieraniem próbek.
Metody nieniszczące
Metody nieniszczące pozwalają na szybki pomiar gęstości bez ingerencji w strukturę nawierzchni. Oznacza to, że nie trzeba wycinać rdzeni z asfaltu. Przykładem jest metoda wykorzystująca sondy jądrowe. Sonda emituje promieniowanie gamma, a detektor mierzy ilość promieniowania, które powraca po przejściu przez asfalt. Na podstawie tego pomiaru określa się gęstość materiału. Jest to stosunkowo szybka i prosta metoda, jednak wymaga odpowiedniego kalibrowania urządzenia i przestrzegania zasad bezpieczeństwa radiologicznego.
Inną metodą nieniszczącą jest metoda impulsowego falowania ultradźwiękowego. Ta metoda wykorzystuje fale ultradźwiękowe do pomiaru gęstości. Analiza prędkości i tłumienia fal ultradźwiękowych pozwala na określenie właściwości mechanicznych i gęstości nawierzchni. Jest to metoda stosunkowo nowa, ale zyskuje na popularności ze względu na swoją dokładność i brak konieczności stosowania materiałów radioaktywnych.
Metody z pobieraniem próbek
Metody z pobieraniem próbek polegają na wycięciu rdzenia z nawierzchni i określeniu jego gęstości w laboratorium. Najczęściej stosuje się do tego celu wiercenie rdzeniowe. Wycięty rdzeń jest następnie ważony, a jego objętość jest mierzona za pomocą różnych metod, np. zanurzania w wodzie. Na podstawie masy i objętości oblicza się gęstość próbki.
Metody z pobieraniem próbek są bardziej dokładne niż metody nieniszczące, ale są też bardziej czasochłonne i niszczą nawierzchnię. Dlatego też, stosuje się je zazwyczaj do kontroli jakości w wybranych punktach, a nie do ciągłego monitorowania zagęszczenia na całej powierzchni drogi.
Czynniki wpływające na WZMA
Na osiągnięcie odpowiedniego WZMA wpływa wiele czynników, m.in. skład mieszanki mineralno-asfaltowej, temperatura mieszanki podczas zagęszczania, rodzaj użytego sprzętu do zagęszczania (walce), liczba przejazdów walca oraz warunki atmosferyczne. Niewłaściwy dobór składu mieszanki, zbyt niska lub zbyt wysoka temperatura, niewłaściwy dobór walca lub niewystarczająca liczba przejazdów mogą prowadzić do niewystarczającego zagęszczenia i obniżenia WZMA.
Ważne jest również odpowiednie przygotowanie podłoża przed ułożeniem warstwy asfaltowej. Nierówności podłoża mogą utrudniać zagęszczanie mieszanki i prowadzić do powstawania pustek powietrznych. Dlatego też, podłoże powinno być wyrównane i odpowiednio zagęszczone przed ułożeniem asfaltu.
Wymagania i normy
W większości krajów istnieją normy i specyfikacje techniczne, które określają minimalny wymagany WZMA dla różnych typów nawierzchni asfaltowych. Na przykład, dla warstw ścieralnych, które są najbardziej narażone na zużycie, wymagany WZMA jest zazwyczaj wyższy niż dla warstw podbudowy.
Przestrzeganie tych norm jest niezbędne dla zapewnienia trwałości i bezpieczeństwa dróg. Niedotrzymanie wymaganych wartości WZMA może skutkować koniecznością przedwczesnych napraw lub remontów, co generuje dodatkowe koszty i utrudnienia dla użytkowników dróg.
Praktyczne zastosowania

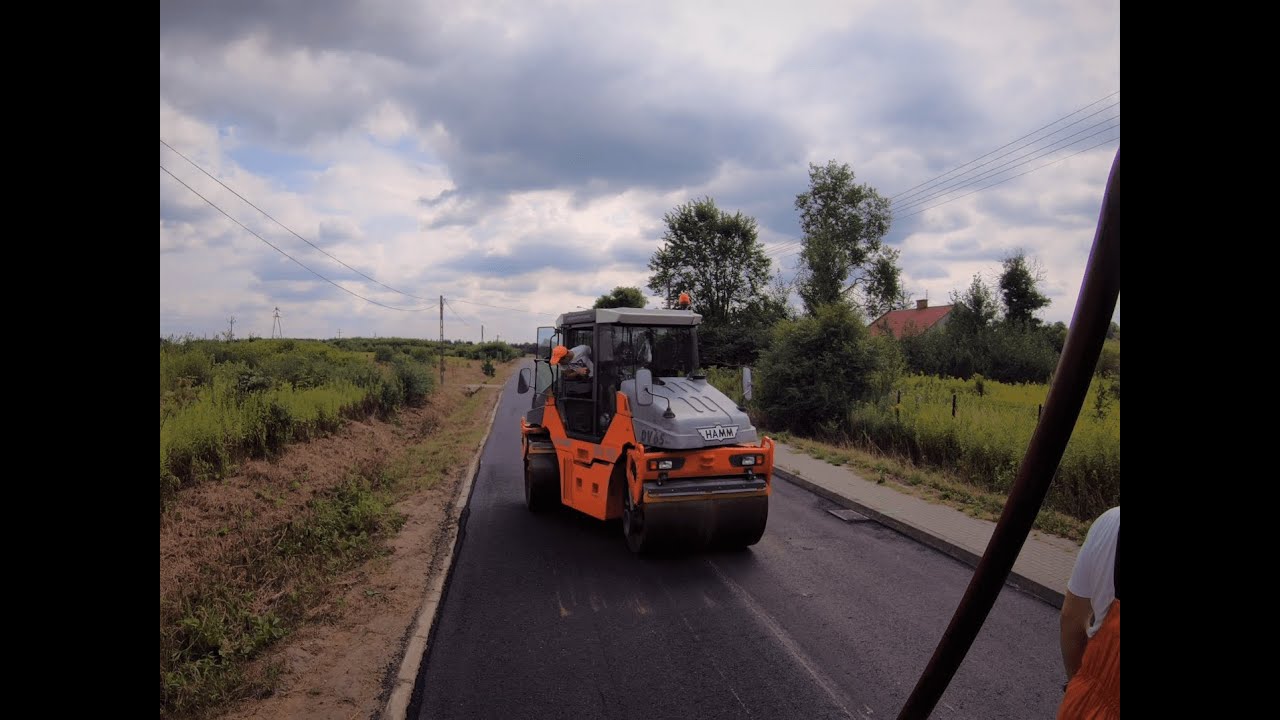

Monitorowanie WZMA jest kluczowe na każdym etapie budowy lub remontu nawierzchni asfaltowej. Pozwala na bieżąco kontrolować jakość zagęszczania i w razie potrzeby wprowadzać korekty w procesie technologicznym. Na przykład, jeśli pomiary WZMA wskazują na niewystarczające zagęszczenie, można zwiększyć liczbę przejazdów walca, zmienić jego ustawienia lub podnieść temperaturę mieszanki.
Ponadto, WZMA jest wykorzystywany do oceny jakości wykonanych robót. Odbiór końcowy nawierzchni asfaltowej jest uzależniony od spełnienia wymagań dotyczących WZMA. Jeśli WZMA jest niższy niż wymagany, wykonawca jest zobowiązany do poprawy jakości zagęszczenia lub do wymiany wadliwej warstwy.
Regularne monitorowanie WZMA w trakcie eksploatacji dróg pozwala na wczesne wykrycie problemów związanych z niewystarczającym zagęszczeniem i podjęcie działań zapobiegawczych, takich jak uszczelnianie spękań lub wzmocnienie nawierzchni. Dzięki temu można uniknąć poważniejszych uszkodzeń i przedłużyć żywotność drogi.
