Drodzy nauczyciele! Zrozumienie, kiedy użyć metody przekrojów a kiedy metody węzłów, jest kluczowe dla efektywnego rozwiązywania problemów związanych z kratownicami. Poniżej znajdziecie wskazówki, jak skutecznie przekazać tę wiedzę uczniom.
Podstawowe różnice metod
Metoda węzłów analizuje siły działające na każdy węzeł kratownicy. Bierzemy pod uwagę warunki równowagi dla każdego węzła. Sumy sił w kierunkach x i y muszą być równe zero. Dzięki temu możemy wyznaczyć siły w prętach.
Metoda przekrojów polega na przecięciu kratownicy w wybranym miejscu. Wybieramy przekrój przecinający interesujące nas pręty. Analizujemy równowagę jednej z części kratownicy po przecięciu. Sumujemy siły i momenty, aby obliczyć siły w przeciętych prętach.

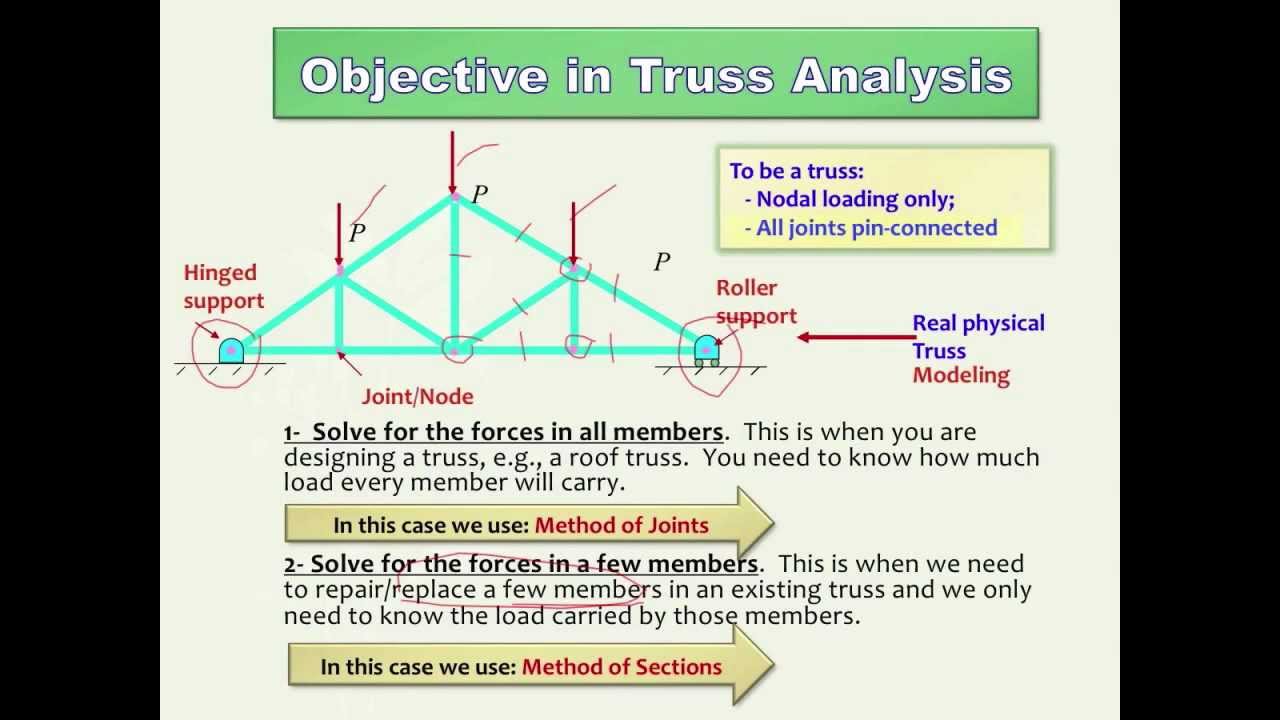

Kiedy używać metody węzłów?
Metodę węzłów wybieramy, gdy chcemy znaleźć siły we wszystkich lub większości prętów kratownicy. Jest to dobra metoda "krok po kroku". Pozwala na systematyczne rozwiązywanie problemu. Trzeba jednak pamiętać o konsekwentnym oznaczaniu kierunków sił.
Idealna sytuacja to taka, gdzie zaczynamy od węzła z maksymalnie dwiema niewiadomymi. To pozwala uniknąć rozwiązywania skomplikowanych układów równań na początku. Wykorzystujemy reakcje podpór jako punkty startowe. Następnie przechodzimy do kolejnych węzłów.
Kiedy używać metody przekrojów?
Metodę przekrojów stosujemy, gdy interesują nas siły tylko w kilku konkretnych prętach kratownicy. Jest to szybsza metoda, jeśli nie musimy analizować całej konstrukcji. Oszczędza czas i upraszcza obliczenia.
Kluczowe jest odpowiednie wybranie przekroju. Musi on przecinać pręty, w których chcemy wyznaczyć siły. Dodatkowo staramy się, aby przekrój nie przecinał zbyt wielu prętów (zwykle maksymalnie trzy). Ułatwia to rozwiązanie równań równowagi.
Jak uczyć tego zagadnienia?
Zacznij od przypomnienia podstawowych zasad statyki. Upewnij się, że uczniowie rozumieją pojęcia siły, momentu, równowagi. Wprowadź kratownice jako proste konstrukcje inżynierskie.
Następnie wyjaśnij, czym jest metoda węzłów, a czym metoda przekrojów. Pokaż schematycznie, jak analizuje się siły w węzłach i jak wykonuje się przekroje. Rozwiąż przykładowe zadania krok po kroku.
Daj uczniom możliwość samodzielnego rozwiązywania zadań. Zacznij od prostych przykładów, stopniowo zwiększając poziom trudności. Zachęcaj do pracy w grupach. Uczniowie mogą uczyć się od siebie i wspólnie rozwiązywać problemy.
Typowe błędy i jak ich unikać
Częstym błędem jest nieprawidłowe oznaczanie kierunków sił. Uczniowie powinni zawsze zakładać kierunek siły w pręcie (rozciąganie lub ściskanie). Wynik z minusem oznacza, że założony kierunek był przeciwny do rzeczywistego.
Innym błędem jest nieuwzględnianie wszystkich sił działających na węzeł lub fragment kratownicy. Należy pamiętać o reakcjach podpór i siłach zewnętrznych. Konsekwentne rysowanie diagramów sił (free body diagrams) pomaga unikać tego błędu.
Błędy w obliczeniach matematycznych również się zdarzają. Zachęcaj uczniów do sprawdzania swoich obliczeń. Użycie kalkulatorów i oprogramowania do rozwiązywania układów równań może być pomocne.
Jak uatrakcyjnić naukę?
Zastosuj model kratownicy zbudowany z patyczków i gumek. Uczniowie mogą eksperymentować z różnymi obciążeniami. Obserwować, jak zmieniają się siły w prętach. To pomaga im wizualizować koncepcję.
Wykorzystaj symulacje komputerowe. Istnieje wiele programów, które pozwalają na analizę kratownic online. Uczniowie mogą wprowadzać różne parametry i obserwować wyniki. To uatrakcyjnia naukę i pokazuje zastosowanie teorii w praktyce.
Zadawaj zadania problemowe związane z rzeczywistymi konstrukcjami. Na przykład, analizę kratownicy mostu lub dachu. To pokazuje uczniom, że wiedza, którą zdobywają, jest przydatna w życiu codziennym.
Można również zorganizować konkurs na zbudowanie najmocniejszej kratownicy z ograniczonych materiałów. To pobudza kreatywność i uczy pracy zespołowej. Uczniowie mogą rywalizować ze sobą i wspólnie doskonalić swoje umiejętności.
Podsumowanie
Kluczem do sukcesu jest jasne i systematyczne przekazywanie wiedzy. Rozwiązywanie wielu przykładów i zadawanie zadań problemowych. Stosowanie różnych metod nauczania, aby uatrakcyjnić naukę. Pomaga uczniom zrozumieć i zapamiętać omawiane zagadnienia.
Pamiętaj, że zrozumienie różnic między metodą węzłów a metodą przekrojów jest fundamentalne. Ułatwia rozwiązywanie problemów związanych z kratownicami. Dzięki temu uczniowie będą lepiej przygotowani do dalszej nauki i pracy inżynierskiej.
