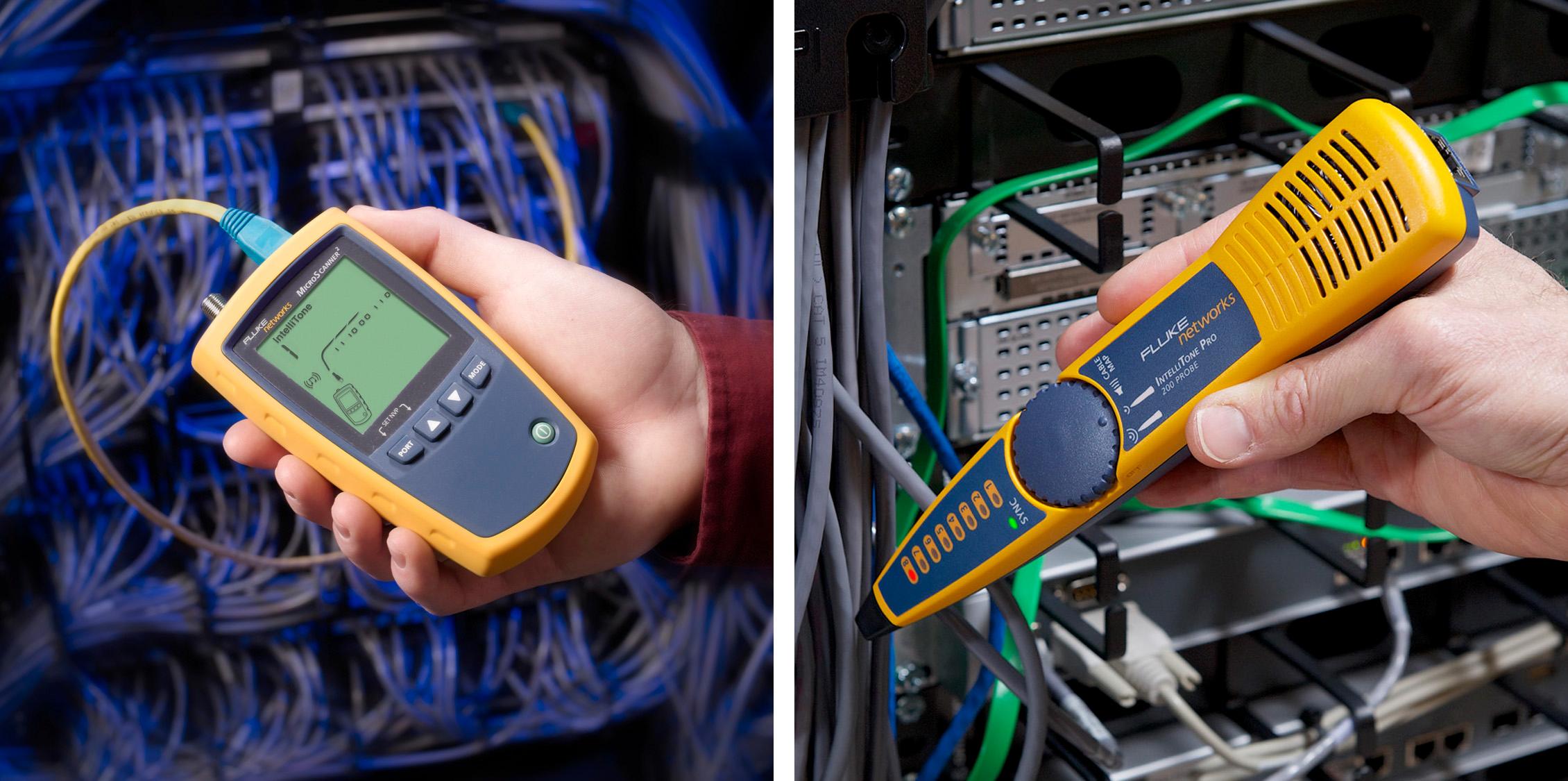

Tester okablowania strukturalnego to urządzenie, które pomaga zweryfikować poprawność połączeń w sieciach komputerowych.
Co to jest okablowanie strukturalne?
Okablowanie strukturalne to system kabli i złącz, który organizuje infrastrukturę sieciową w budynku.
Umożliwia przesyłanie danych, głosu i wideo.
Składa się z kabli (np. Cat5e, Cat6, Cat6a), paneli krosowniczych i gniazd.
Po co testować okablowanie?
Testowanie okablowania jest ważne, aby zapewnić niezawodne działanie sieci.
Problemy z okablowaniem mogą powodować spowolnienie sieci, utratę pakietów danych, a nawet całkowity brak połączenia.
Testowanie pomaga zidentyfikować błędy instalacyjne i uszkodzenia kabli.
Rodzaje testerów okablowania
Istnieją różne rodzaje testerów okablowania, od prostych testerów ciągłości po zaawansowane analizatory.
Testery ciągłości
Są to najprostsze testery.
Sprawdzają, czy poszczególne żyły kabla są połączone prawidłowo.
Wykrywają przerwane połączenia i zwarcia.
Są tanie i łatwe w użyciu.

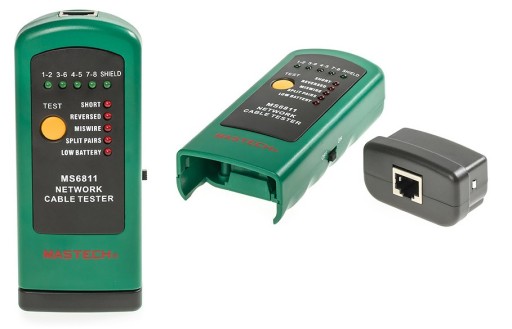

Testery okablowania podstawowe
Sprawdzają ciągłość, ale również mapują przewody (wiremap).
Wiremap pokazuje, jak poszczególne żyły kabla są połączone z pinami w złączach.
Wykrywają zamienione pary przewodów.
Pokazują błędy typu split pair.

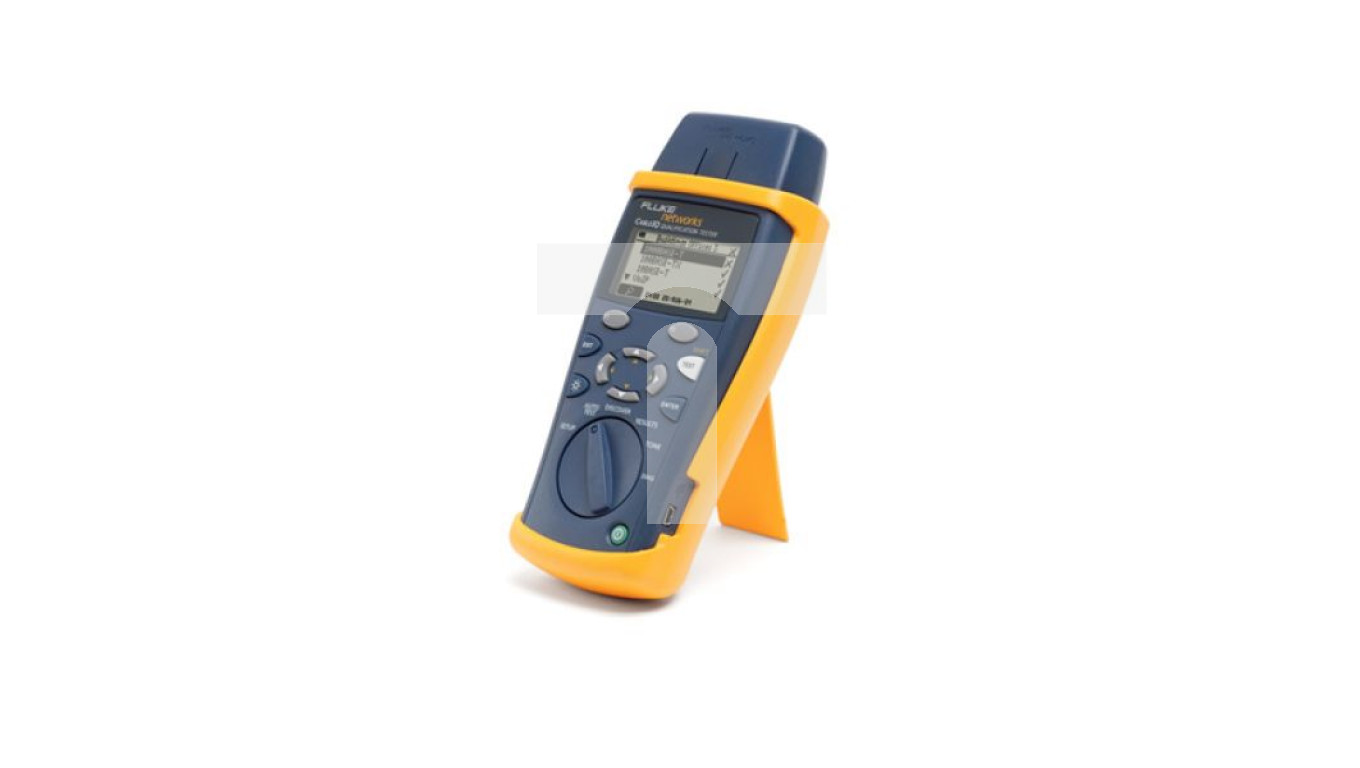

Zaawansowane testery okablowania
Są to najbardziej zaawansowane i wszechstronne testery.
Przeprowadzają szczegółowe analizy parametrów elektrycznych kabla, takich jak tłumienie, przesłuchy (crosstalk) i impedancja.
Potwierdzają, czy okablowanie spełnia normy, np. TIA/EIA.
Generują raporty z wynikami testów.
Często posiadają funkcje diagnostyczne, które pomagają zlokalizować uszkodzenia kabli.
Jak działa tester okablowania?

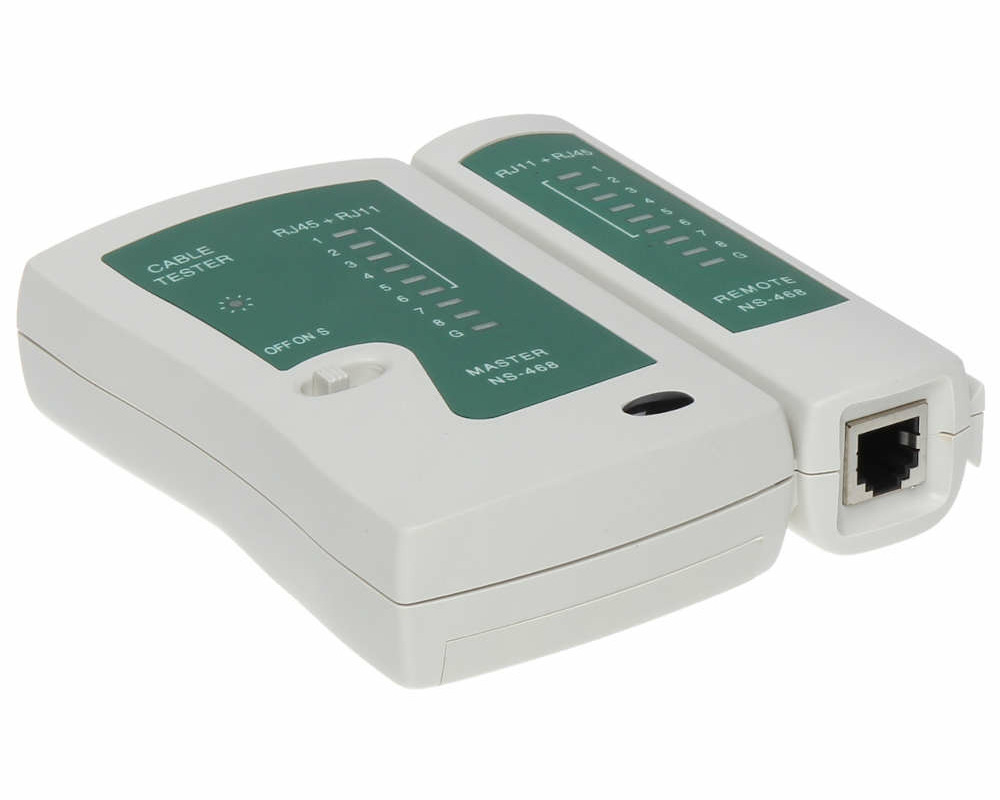

Tester okablowania składa się z dwóch części: jednostki głównej i zdalnej.
Jednostkę główną podłącza się do jednego końca kabla.
Jednostkę zdalną podłącza się do drugiego końca kabla.
Jednostka główna wysyła sygnały elektryczne przez kabel.
Jednostka zdalna odbiera te sygnały i przesyła informacje zwrotne do jednostki głównej.
Jednostka główna analizuje otrzymane dane i wyświetla wyniki testu.
Co można sprawdzić testerem?
Tester okablowania może sprawdzić wiele aspektów okablowania strukturalnego.
Ciągłość: Czy wszystkie żyły kabla są połączone prawidłowo?
Wiremap: Jak poszczególne żyły kabla są połączone z pinami w złączach?
Zwarcia: Czy występuje zwarcie pomiędzy żyłami kabla?
Przerwy: Czy któraś z żył kabla jest przerwana?
Zamienione pary: Czy pary przewodów są zamienione?
Długość kabla: Jaka jest długość kabla?
Tłumienie: Jak duża jest strata sygnału w kablu?
Przesłuchy (NEXT, FEXT): Jak bardzo sygnał z jednej pary przewodów zakłóca sygnał w innej parze?
Impedancja: Jaka jest impedancja kabla?
Praktyczne zastosowania

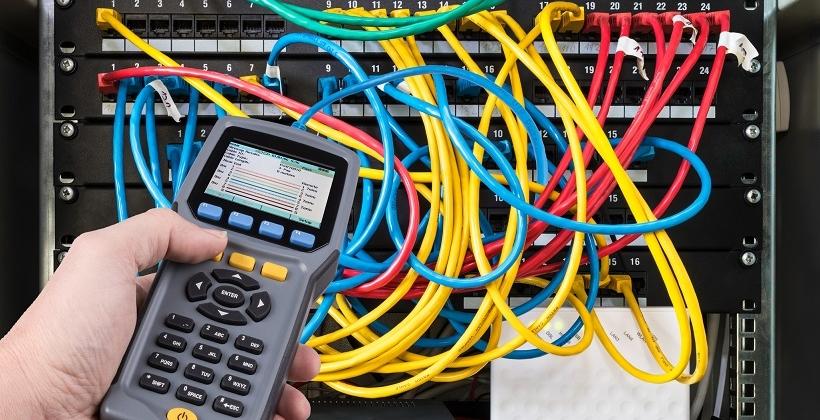

Tester okablowania jest używany przez instalatorów sieci, administratorów sieci i techników serwisu.
Pomaga w instalacji i konfiguracji sieci komputerowych.
Umożliwia diagnozowanie i rozwiązywanie problemów z siecią.
Służy do weryfikacji jakości okablowania po instalacji.
Używany jest do regularnej konserwacji okablowania.
Przykład użycia
Załóżmy, że masz problem z połączeniem sieciowym w swoim biurze.
Podejrzewasz, że problem może leżeć w kablu sieciowym.
Używasz testera okablowania, aby sprawdzić kabel.
Tester pokazuje, że jedna z żył kabla jest przerwana.
Wymieniasz kabel na nowy i problem zostaje rozwiązany.
Podsumowanie
Tester okablowania strukturalnego to niezbędne narzędzie dla każdego, kto zajmuje się instalacją i utrzymaniem sieci komputerowych.
Pozwala na szybkie i skuteczne diagnozowanie problemów z okablowaniem.
Zapewnia niezawodne działanie sieci.
Inwestycja w dobry tester okablowania zwraca się w postaci oszczędności czasu i pieniędzy.
