Wybór odpowiednich kabli elektrycznych jest kluczowy dla bezpieczeństwa i efektywności każdej instalacji. Źle dobrany kabel może prowadzić do przegrzewania się, spadków napięcia, a w skrajnych przypadkach nawet do pożaru. Dlatego właśnie istnieje tabela doboru kabli do mocy, która pomaga inżynierom i elektrykom w prawidłowym doborze.
Podstawowe Pojęcia
Zanim przejdziemy do konkretnych tabel, musimy zrozumieć kilka podstawowych pojęć. Pierwszym z nich jest moc, wyrażana w watach (W) lub kilowatach (kW). Moc określa, ile energii urządzenie zużywa w jednostce czasu. Kolejnym pojęciem jest napięcie, wyrażane w woltach (V). Napięcie to różnica potencjałów elektrycznych pomiędzy dwoma punktami obwodu. W Polsce w gniazdkach mamy najczęściej 230V.
Prąd, wyrażany w amperach (A), to miara przepływu ładunków elektrycznych. Istnieje prosta zależność między mocą, napięciem i prądem: P = U * I, gdzie P to moc, U to napięcie, a I to prąd. Znając dwa z tych parametrów, możemy obliczyć trzeci. To fundamentalne równanie dla każdego elektryka.
Przekrój kabla, wyrażany w milimetrach kwadratowych (mm²), to powierzchnia poprzeczna przewodnika w kablu. Im większy przekrój, tym więcej prądu kabel może bezpiecznie przewodzić. Dobór odpowiedniego przekroju jest kluczowy dla uniknięcia przegrzewania się kabla.
Czynniki Wpływające na Dobór Kabla
Wybierając kabel, nie wystarczy znać tylko moc urządzenia. Należy wziąć pod uwagę wiele czynników. Pierwszym z nich jest sposób ułożenia kabla. Kabel ułożony w rurce będzie się nagrzewał bardziej niż kabel ułożony na wolnym powietrzu, ponieważ rurka ogranicza odprowadzanie ciepła.
Kolejnym czynnikiem jest temperatura otoczenia. W wysokich temperaturach obciążalność prądowa kabla maleje. Kable pracujące w szafach sterowniczych lub na zewnątrz, gdzie są narażone na słońce, wymagają specjalnego doboru.
Długość kabla również ma znaczenie. Im dłuższy kabel, tym większy spadek napięcia na nim występuje. Przy dużych odległościach konieczne jest zastosowanie kabla o większym przekroju, aby zminimalizować spadek napięcia i zapewnić prawidłowe działanie urządzeń.
Nie można zapomnieć o rodzaju izolacji kabla. Różne materiały izolacyjne mają różną odporność na temperaturę i inne czynniki zewnętrzne. Do zastosowań wewnętrznych można użyć kabli z izolacją PVC, natomiast do zastosowań zewnętrznych lepiej wybrać kable z izolacją XLPE, która jest bardziej odporna na warunki atmosferyczne.
Tabela Doboru Kabli do Mocy – Przykład
Tabele doboru kabli do mocy są dostępne w różnych źródłach, np. w normach branżowych, katalogach producentów kabli i w internecie. Każda tabela zawiera informacje o obciążalności prądowej kabli o różnym przekroju, w zależności od sposobu ułożenia i temperatury otoczenia. Należy korzystać z wiarygodnych źródeł.
Przykład tabeli (uproszczony, tylko dla ilustracji):

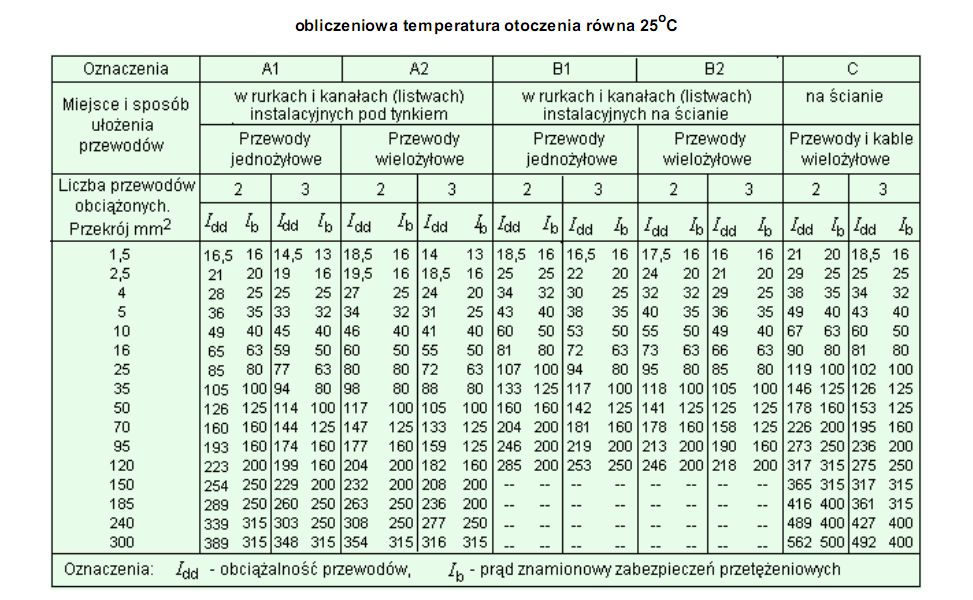

| Przekrój kabla (mm²) | Obciążalność prądowa (A) - Kabel ułożony w rurce | Obciążalność prądowa (A) - Kabel ułożony na wolnym powietrzu |
|---|---|---|
| 1.5 | 16 | 20 |
| 2.5 | 21 | 27 |
| 4 | 28 | 36 |
| 6 | 36 | 46 |
Aby skorzystać z tabeli, należy najpierw obliczyć prąd, jaki będzie płynął przez kabel. Następnie, w zależności od sposobu ułożenia kabla i temperatury otoczenia, należy wybrać kabel o przekroju, którego obciążalność prądowa jest większa niż obliczony prąd. Zawsze należy brać pod uwagę margines bezpieczeństwa.
Przykład Obliczeniowy
Załóżmy, że chcemy podłączyć czajnik elektryczny o mocy 2000W do gniazdka o napięciu 230V. Kabel będzie ułożony w rurce. Obliczamy prąd: I = P / U = 2000W / 230V ≈ 8.7A. Z tabeli widzimy, że kabel o przekroju 1.5mm² ma obciążalność prądową 16A w rurce, co jest wystarczające.
Jednak, aby zapewnić większy margines bezpieczeństwa, można wybrać kabel o przekroju 2.5mm², którego obciążalność prądowa wynosi 21A. Zastosowanie kabla o większym przekroju zmniejszy również spadek napięcia na kablu. Zawsze warto skonsultować się z elektrykiem.
Ochrona Przeciwzwarciowa i Przeciążeniowa
Dobór kabla to tylko jeden element układanki. Konieczne jest również zastosowanie odpowiednich zabezpieczeń przeciwzwarciowych i przeciążeniowych. Zabezpieczenia te chronią kabel przed uszkodzeniem w przypadku zwarcia lub przeciążenia obwodu. Najczęściej stosuje się wyłączniki nadprądowe (bezpieczniki).
Wyłącznik nadprądowy powinien być dobrany tak, aby jego prąd znamionowy był mniejszy lub równy obciążalności prądowej kabla. W naszym przykładzie, jeśli użyliśmy kabla o przekroju 1.5mm² (obciążalność 16A), powinniśmy zastosować wyłącznik nadprądowy o prądzie znamionowym 16A lub mniejszym. To zapobiegnie przegrzaniu kabla w przypadku przeciążenia.
Podsumowanie
Dobór odpowiedniego kabla do mocy jest kluczowy dla bezpieczeństwa instalacji elektrycznej. Należy brać pod uwagę moc urządzenia, napięcie, prąd, sposób ułożenia kabla, temperaturę otoczenia, długość kabla i rodzaj izolacji. Tabela doboru kabli do mocy jest cennym narzędziem, które pomaga w prawidłowym doborze. Pamiętaj o stosowaniu odpowiednich zabezpieczeń przeciwzwarciowych i przeciążeniowych. W razie wątpliwości, skonsultuj się z wykwalifikowanym elektrykiem. Bezpieczeństwo jest najważniejsze!
