Witaj! Przygotowujesz się do egzaminu z elektryczności? Super! Razem damy radę!
Dzisiaj skupimy się na jednym, bardzo ważnym urządzeniu: omomierzu. Powiem Ci, do czego służy i jak z niego korzystać.
Co to jest Omomierz?
Omomierz to przyrząd służący do pomiaru oporu elektrycznego.
Inaczej mówiąc, pomaga nam sprawdzić, jak bardzo dany element "przeszkadza" przepływowi prądu.
Opór elektryczny mierzymy w omach (Ω).
Rodzaje Omomierzy
Istnieją różne rodzaje omomierzy. Najczęściej spotykane to:
- Analogowe (wskazówkowe)
- Cyfrowe (multimetry)
Omomierze analogowe mają wskazówkę, która przesuwa się po skali. Trzeba odczytać wartość oporu z tej skali.
Omomierze cyfrowe wyświetlają wartość oporu bezpośrednio na ekranie. Są zazwyczaj dokładniejsze i łatwiejsze w użyciu.

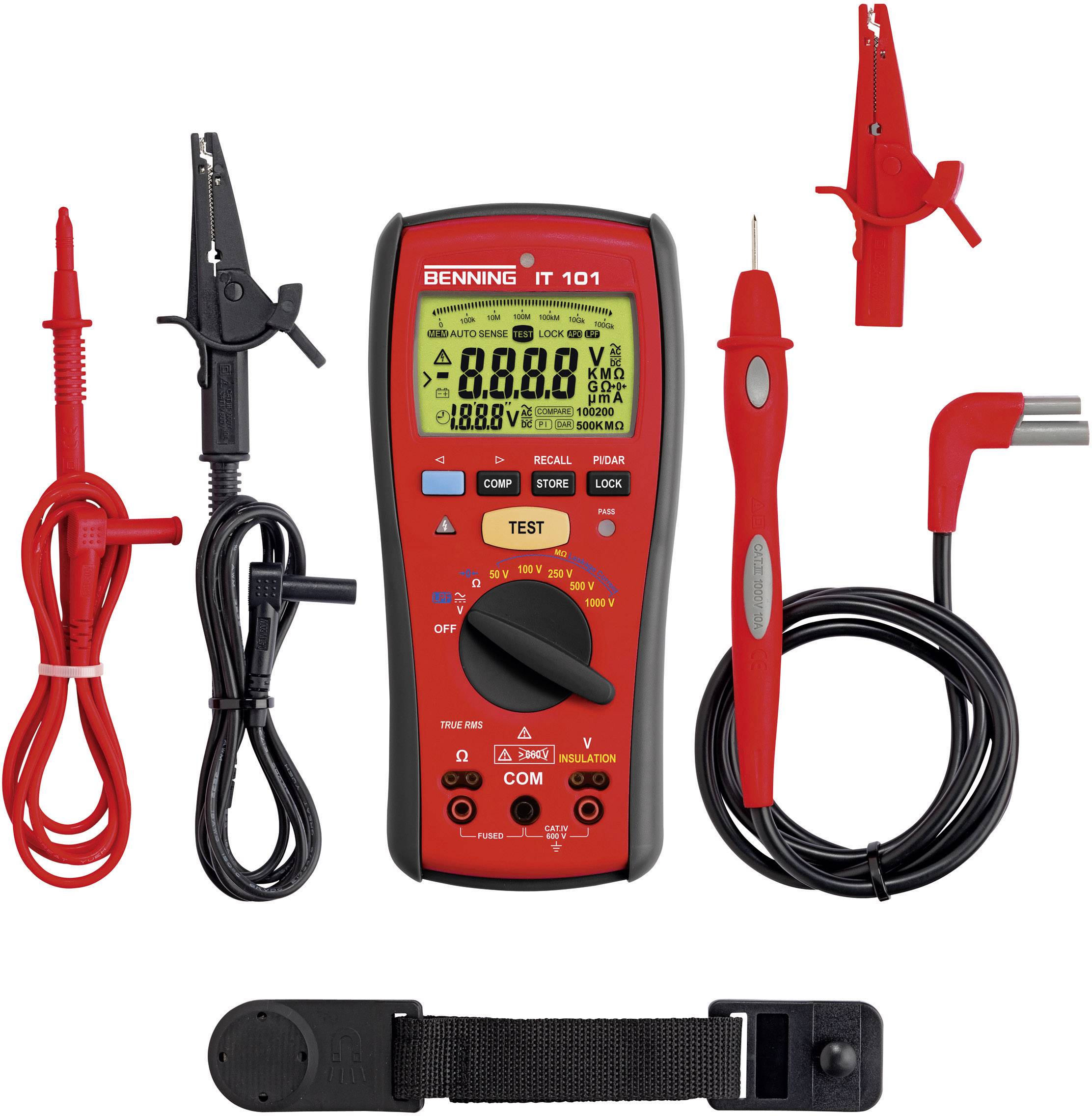

W praktyce, w większości przypadków używa się multimetrów. Multimetr to uniwersalne urządzenie, które potrafi mierzyć napięcie, prąd i opór.
Jak Działa Omomierz?
Zasada działania omomierza opiera się na prawie Ohma.
Prawo Ohma mówi, że napięcie (U) jest równe prądowi (I) pomnożonemu przez opór (R): U = I * R.
Omomierz wewnętrznie wysyła mały prąd przez mierzony element. Mierzy napięcie na tym elemencie.
Na podstawie tych pomiarów (prądu i napięcia), oblicza opór i wyświetla go.
Jak Używać Omomierza (Krok po Kroku)?
Używanie omomierza jest proste, ale trzeba pamiętać o kilku ważnych zasadach.
Krok 1: Wyłącz zasilanie!
To bardzo ważne! Zawsze upewnij się, że mierzony element nie jest pod napięciem. Wyłącz urządzenie lub odłącz element od zasilania. Pomiar oporu na elemencie pod napięciem może uszkodzić omomierz!
Krok 2: Wybierz odpowiedni zakres pomiarowy.
W omomierzach analogowych i niektórych cyfrowych (multimetrach) trzeba wybrać zakres pomiarowy. Wybierz zakres, który jest najbliższy szacowanej wartości oporu.
Jeśli nie wiesz, jaki jest opór, zacznij od najwyższego zakresu. Następnie zmniejszaj go, aż odczyt będzie dokładny.
W nowoczesnych multimetrach auto zakresowych, omomierz sam wybiera zakres. To ułatwia pracę!
Krok 3: Podłącz sondy pomiarowe.
Podłącz sondy pomiarowe (zazwyczaj czarną i czerwoną) do omomierza/multimetru.
Krok 4: Dotknij sondami do mierzonych punktów.
Dotknij końcówkami sond do dwóch punktów, między którymi chcesz zmierzyć opór. Upewnij się, że kontakt jest dobry.
Krok 5: Odczytaj wynik.
W omomierzu analogowym odczytaj wartość oporu ze skali. W omomierzu cyfrowym wartość wyświetli się na ekranie.
Pamiętaj o jednostce! Opór mierzymy w omach (Ω), kiloomach (kΩ) lub megaomach (MΩ).
Ważne Zasady Bezpieczeństwa
Bezpieczeństwo jest najważniejsze! Pamiętaj o tych zasadach:
- Zawsze odłączaj zasilanie przed pomiarem oporu.
- Nigdy nie mierz oporu na elementach pod napięciem.
- Upewnij się, że sondy są czyste i dobrze połączone.
- Jeśli nie jesteś pewien, jak używać omomierza, poproś o pomoc osobę doświadczoną.
Przykłady Zastosowań Omomierza
Omomierz przydaje się w wielu sytuacjach:
- Sprawdzanie, czy przewód jest przerwany (mierzymy opór przewodu - powinien być bliski zera).
- Pomiar oporu rezystora.
- Sprawdzanie stanu żarówki (czy włókno jest całe).
- Diagnozowanie usterek w obwodach elektrycznych.
Na przykład, jeśli mierzysz opór rezystora i wynik jest bardzo różny od wartości nominalnej (wartości podanej na rezystorze), oznacza to, że rezystor jest uszkodzony.
Podsumowanie
Omomierz to przyrząd do pomiaru oporu elektrycznego. Używamy go, aby sprawdzić, jak bardzo dany element utrudnia przepływ prądu.
Pamiętaj o bezpieczeństwie! Zawsze wyłączaj zasilanie przed pomiarem.
Używaj multimetru (jeśli masz) - to bardzo uniwersalne urządzenie.
Zastosowanie omomierza jest szerokie. Przydaje się do diagnozowania usterek i sprawdzania stanu elementów elektrycznych.
Mam nadzieję, że to wszystko jest teraz jasne. Powodzenia na egzaminie! Wierzę w Ciebie!
