Hej! Dziś zanurkujemy w fascynujący świat rzutów prostokątnych. Wydaje się skomplikowane? Bez obaw, krok po kroku wszystko stanie się jasne. Pomyśl o tym jak o tworzeniu cieni, ale w bardziej precyzyjny sposób.
Czym są rzuty prostokątne?
Wyobraź sobie, że masz przedmiot. Na przykład, kubek. Teraz świecisz na niego latarką z góry. Cień kubka, który powstaje na stole, to w pewnym sensie rzut. Rzuty prostokątne to sposób przedstawiania trójwymiarowych obiektów na płaskiej powierzchni, takiej jak kartka papieru. Używamy ich, aby pokazać, jak obiekt wygląda z różnych stron.
Kluczowe słowo to "prostokątny". Oznacza to, że patrzymy na obiekt pod kątem prostym, czyli 90 stopni. Wyobraź sobie, że zamiast latarki masz laser, który rysuje linię prosto od każdego punktu obiektu na płaszczyznę rzutu. To daje nam dokładny obraz tego, jak obiekt wygląda z tej konkretnej perspektywy. Dzięki temu możemy precyzyjnie oddać wymiary i kształt obiektu.
Podstawowe pojęcia
Zanim przejdziemy dalej, musimy poznać kilka ważnych terminów. To jak nauka nowego języka - musimy znać słowa, żeby się komunikować. Zrozumienie tych pojęć ułatwi Ci zrozumienie całej koncepcji rzutów prostokątnych.
Obiekt
To po prostu to, co chcemy narysować. Może to być cokolwiek: dom, samochód, zabawka, a nawet abstrakcyjna figura geometryczna. Obiekt jest tym, co będziemy rzutować na płaszczyzny.
Płaszczyzna rzutowania
To płaska powierzchnia, na której powstaje rzut. Wyobraź sobie kartkę papieru, ekran komputera, albo nawet ścianę. To na niej zobaczymy cień, czyli rzut naszego obiektu. Płaszczyzna rzutowania jest jak ekran, na którym wyświetlamy obraz obiektu.
Kierunek rzutowania
To linia prosta, wzdłuż której "rzucamy" obiekt na płaszczyznę. W rzutach prostokątnych, kierunek rzutowania jest zawsze prostopadły (pod kątem 90 stopni) do płaszczyzny rzutowania. To jak strzelanie strzałką do tarczy - musisz celować prosto, żeby trafić w środek.
Rzut
To obraz obiektu, który powstaje na płaszczyźnie rzutowania. To "cień" obiektu, widziany z konkretnej perspektywy. Rzut jest dwuwymiarowym przedstawieniem trójwymiarowego obiektu.
Rodzaje rzutów prostokątnych

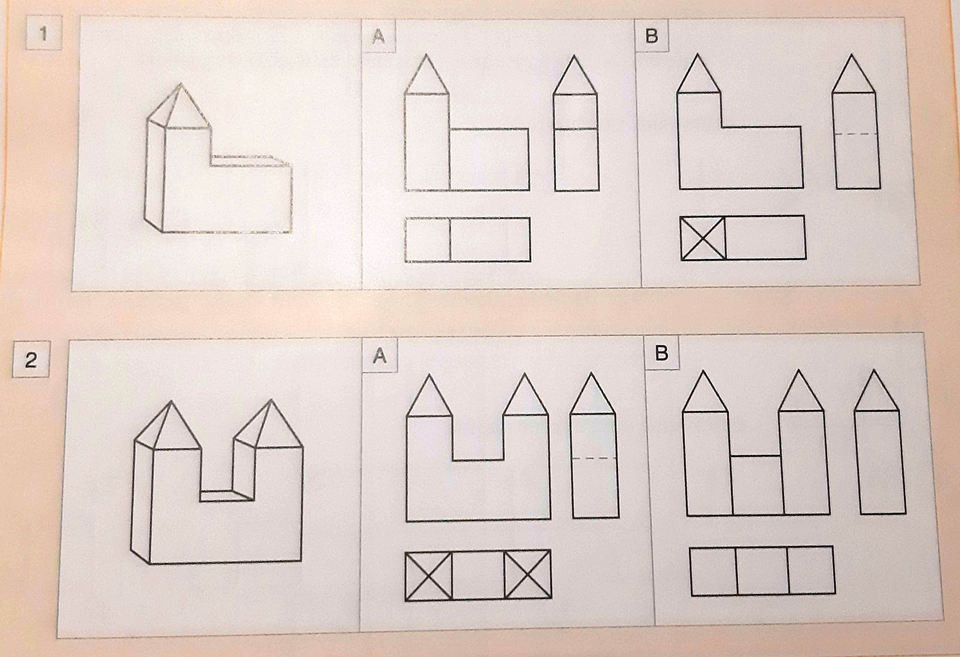

W praktyce używamy kilku różnych rzutów prostokątnych, żeby pokazać obiekt z różnych stron. Najczęściej spotykane są trzy rzuty: rzut z góry, rzut z przodu i rzut z boku. Pomyśl o tym jak o robieniu zdjęć obiektu z trzech różnych kątów.
Rzut z góry (Widok z góry)
Pokazuje, jak obiekt wygląda, gdy patrzymy na niego z góry. Wyobraź sobie, że stoisz nad obiektem i patrzysz prosto w dół. To idealny rzut do pokazania planu obiektu, np. rozmieszczenia pomieszczeń w domu.
Rzut z przodu (Widok z przodu)
Pokazuje, jak obiekt wygląda, gdy patrzymy na niego z przodu. Wyobraź sobie, że stoisz przed budynkiem i robisz mu zdjęcie. To dobry rzut do pokazania wysokości i szerokości obiektu.
Rzut z boku (Widok z boku)
Pokazuje, jak obiekt wygląda, gdy patrzymy na niego z boku. Wyobraź sobie, że stoisz z boku samochodu i patrzysz na niego. To rzut, który ujawnia głębokość obiektu.
Jak tworzyć rzuty prostokątne?
Teraz przejdźmy do praktyki. Jak narysować rzuty prostokątne obiektu? To prostsze niż myślisz! Potrzebujesz tylko kilku narzędzi i odrobiny wyobraźni.
1. **Wybierz obiekt:** Najpierw wybierz obiekt, który chcesz narysować. Może to być kostka, piramida, a nawet prosty mebel. Im prostszy obiekt, tym łatwiej będzie Ci zacząć.
2. **Wyobraź sobie płaszczyzny rzutowania:** Wyobraź sobie trzy płaszczyzny rzutowania ustawione względem siebie pod kątem prostym. Jedna płaszczyzna jest przed tobą (rzut z przodu), druga nad tobą (rzut z góry), a trzecia z boku (rzut z boku). Pamiętaj, że te płaszczyzny są tylko w Twojej wyobraźni.

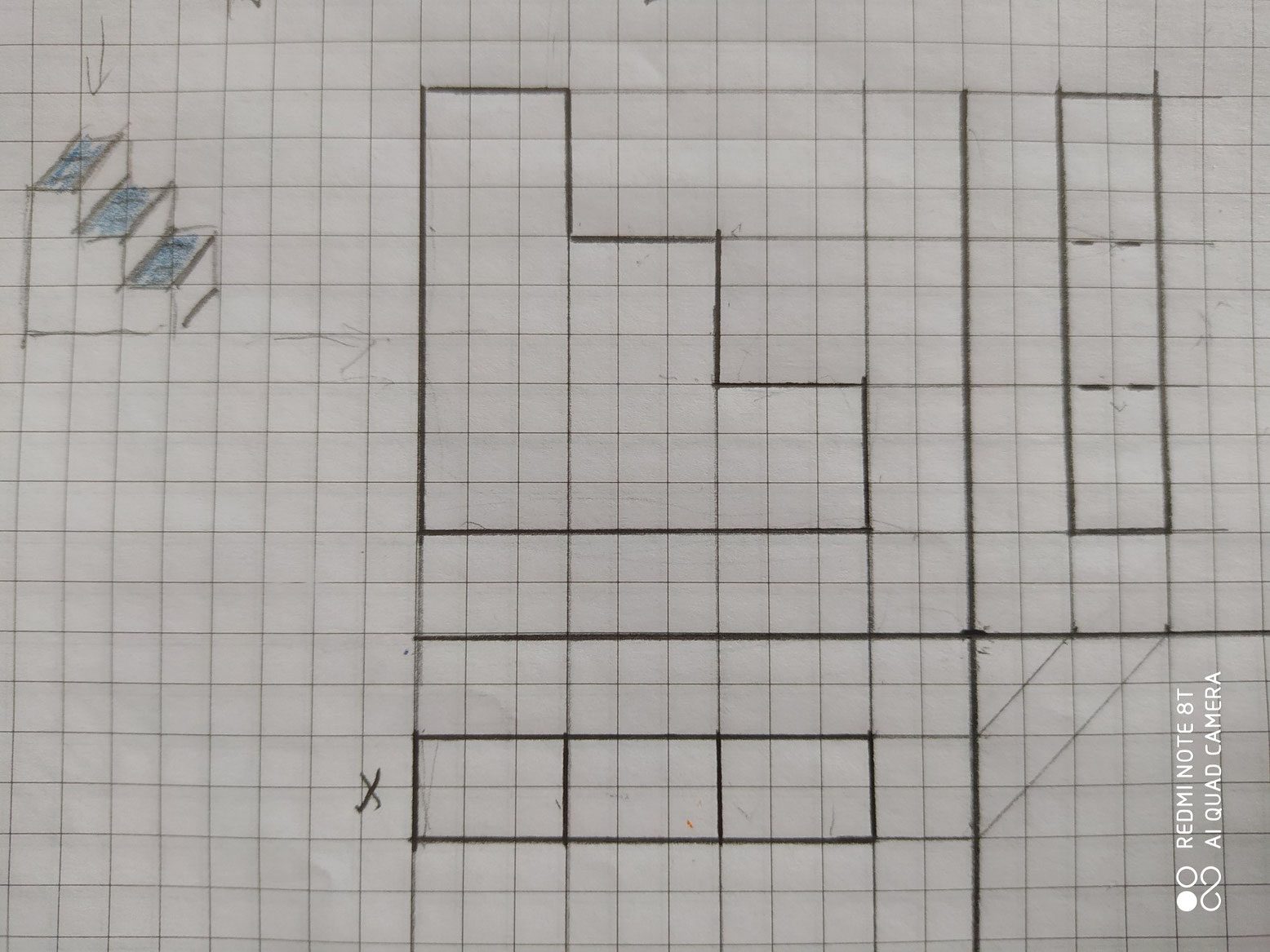

3. **Narysuj rzut z przodu:** Patrz na obiekt z przodu i narysuj jego kształt na płaszczyźnie rzutowania z przodu. Zwróć uwagę na wymiary i proporcje obiektu. Użyj linijki, aby linie były proste.
4. **Narysuj rzut z góry:** Teraz wyobraź sobie, że patrzysz na obiekt z góry. Narysuj jego kształt na płaszczyźnie rzutowania z góry. Zauważ, że niektóre linie mogą pokrywać się z liniami z rzutu z przodu.
5. **Narysuj rzut z boku:** Na koniec, spójrz na obiekt z boku i narysuj jego kształt na płaszczyźnie rzutowania z boku. Podobnie jak wcześniej, zwróć uwagę na wymiary i proporcje.

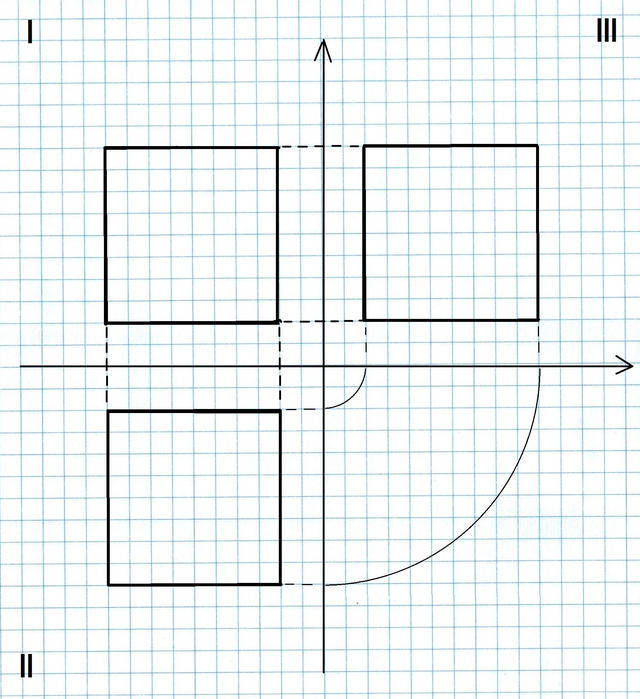

6. **Uporządkuj rzuty:** Zazwyczaj rzuty rysuje się obok siebie, w określonym układzie. Rzut z góry umieszcza się nad rzutem z przodu, a rzut z boku z prawej strony rzutu z przodu. To standardowa konwencja, która ułatwia czytanie rysunków technicznych.
Przykłady z życia codziennego
Rzuty prostokątne są używane w wielu dziedzinach życia, chociaż często nawet o tym nie wiemy. Architekci używają ich do tworzenia planów budynków, inżynierowie do projektowania maszyn, a projektanci do tworzenia modeli 3D. Spójrzmy na kilka konkretnych przykładów.
Plany mieszkań: Kiedy oglądasz plan mieszkania, tak naprawdę patrzysz na rzut z góry. Widzisz rozmieszczenie pomieszczeń, drzwi, okien i mebli. Dzięki temu możesz sobie wyobrazić, jak wygląda mieszkanie bez konieczności wizyty w nim.
Rysunki techniczne: Inżynierowie i mechanicy używają rzutów prostokątnych do projektowania i konstruowania maszyn, urządzeń i części. Rysunki techniczne zawierają szczegółowe informacje o wymiarach, kształcie i materiałach użytych do budowy obiektu.
Gry komputerowe: W niektórych grach strategicznych, szczególnie tych starszych, widok z góry to nic innego jak rzut prostokątny. Pozwala to graczowi zobaczyć całą mapę i planować swoje działania.
Ćwiczenia

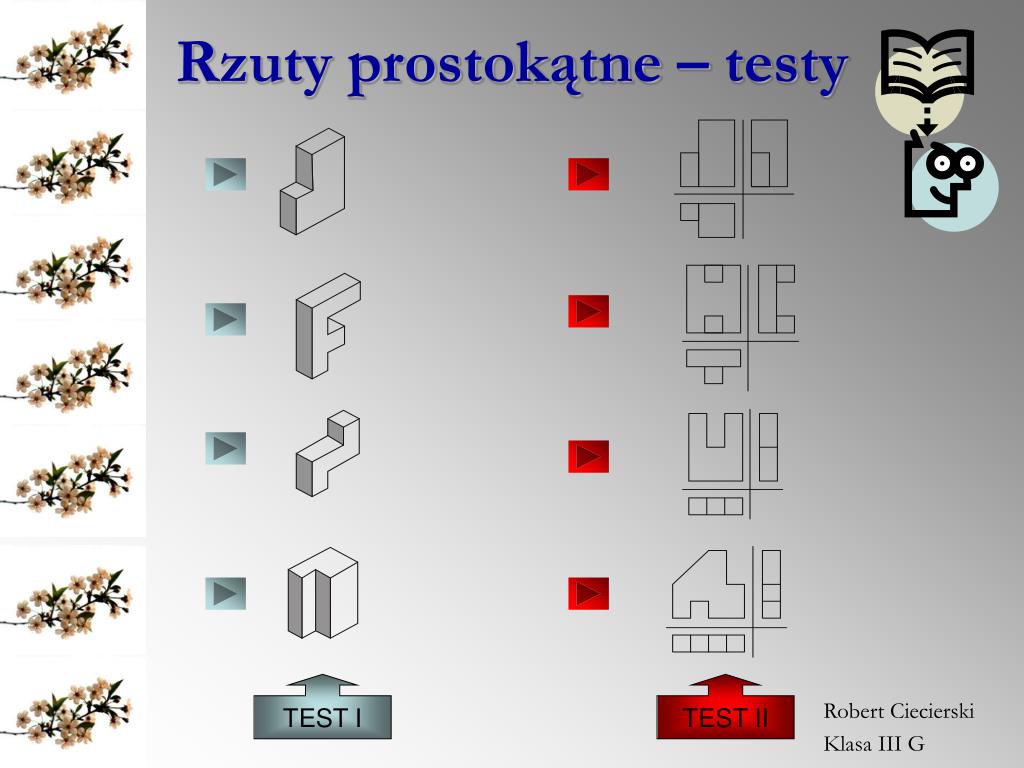

Teraz czas na ćwiczenia! Spróbuj narysować rzuty prostokątne kilku prostych obiektów, takich jak kostka, prostopadłościan, walec i stożek. Im więcej ćwiczysz, tym lepiej zrozumiesz tę koncepcję.

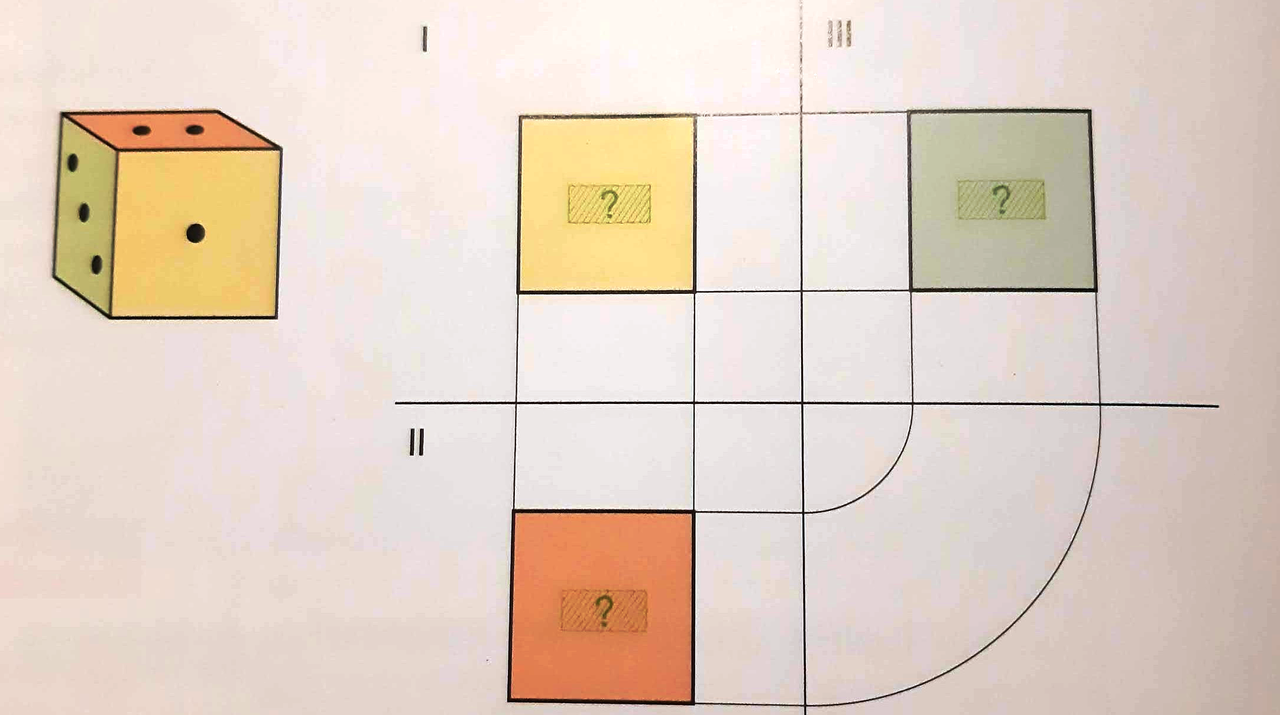

1. **Kostka:** To dobry punkt startowy. Wszystkie trzy rzuty kostki będą kwadratami. Spróbuj narysować kostkę o różnych wymiarach.
2. **Prostopadłościan:** Podobnie jak kostka, ale boki mają różne długości. Zauważ, jak zmieniają się kształty rzutów.
3. **Walec:** Rzut z góry będzie kołem, a rzuty z przodu i z boku będą prostokątami. Spróbuj narysować walec o różnej wysokości i średnicy.
4. **Stożek:** Rzut z góry będzie kołem, a rzuty z przodu i z boku będą trójkątami. Zwróć uwagę na to, jak wysokość stożka wpływa na kształt trójkątów.
Pamiętaj, że najważniejsza jest praktyka. Nie zrażaj się, jeśli na początku nie wszystko wychodzi idealnie. Z czasem nabierzesz wprawy i zaczniesz rysować rzuty prostokątne z łatwością. Powodzenia!
