Witaj! Przygotuj się do egzaminu z Rysunku Technicznego i Wymiarowania. Razem damy radę!
Podstawy Rysunku Technicznego
Rysunek techniczny to język inżynierów. Służy do precyzyjnego opisu obiektów. Pamiętaj o normach!
Linie
Linie są bardzo ważne. Ciągła gruba to zarys przedmiotu. Ciągła cienka to linie wymiarowe i pomocnicze. Kreskowa pokazuje krawędzie niewidoczne. Punktowa oznacza osie symetrii.
Zwróć uwagę na ich grubość i rodzaj. To podstawa czytelnego rysunku.
Rodzaje Rzutów
Mamy różne rzuty. Rzut prostokątny jest najpopularniejszy. Aksonometryczny daje trójwymiarowy pogląd.
W rzucie prostokątnym używamy rzutów głównych. Z góry, z przodu i z boku. To wystarcza do pełnego opisu.
Skale
Skala to stosunek wymiarów na rysunku do wymiarów rzeczywistych. Skala 1:1 to wymiary rzeczywiste. Skala 2:1 to powiększenie. Skala 1:2 to pomniejszenie.
Wybieraj skalę tak, żeby rysunek był czytelny. Duże obiekty rysujemy w pomniejszeniu. Małe – w powiększeniu.

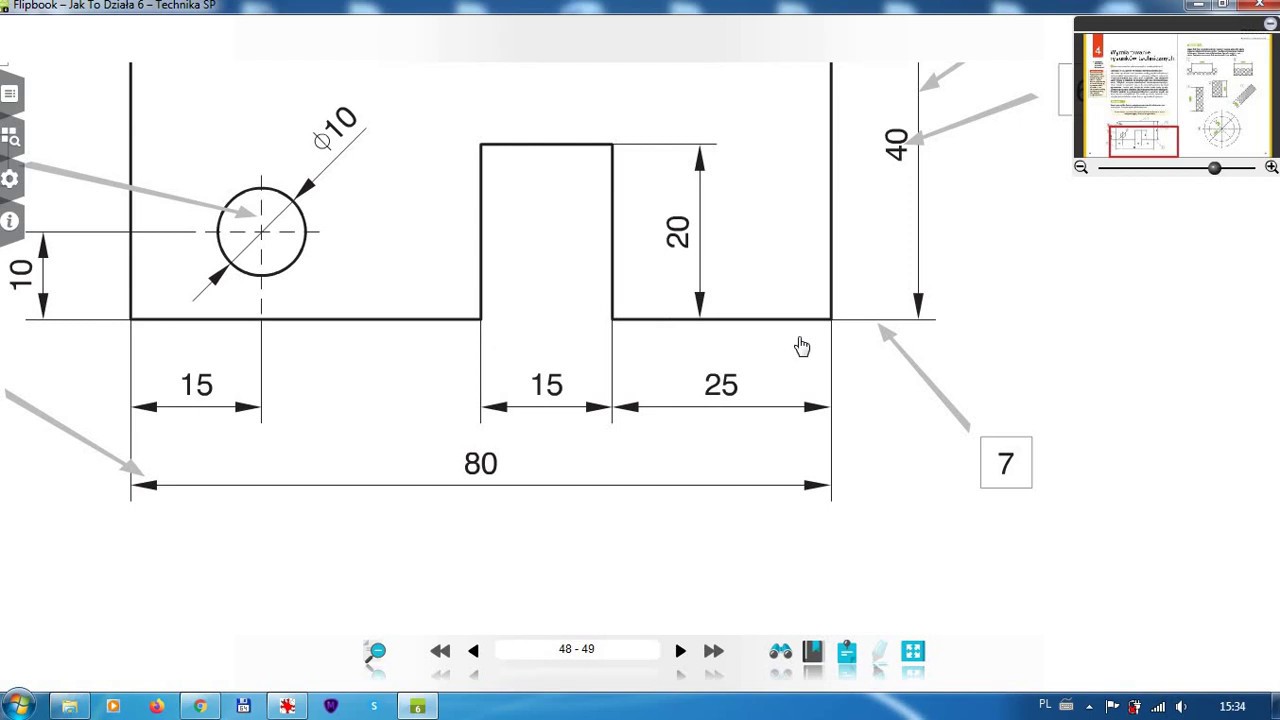

Wymiarowanie
Wymiarowanie to podawanie wymiarów obiektu na rysunku. Musi być jasne i precyzyjne. Bez niejasności!
Zasady Ogólne
Wymiary podajemy w milimetrach. Bez jednostki! Strzałki wymiarowe są ostre. Linie wymiarowe są cienkie.
Unikaj wymiarowania na liniach przedmiotu. Wymiaruj na zewnątrz. Nie powtarzaj wymiarów.
Elementy Wymiarowania
Linia wymiarowa pokazuje kierunek wymiaru. Linia pomocnicza łączy linię wymiarową z przedmiotem. Strzałka wymiarowa wskazuje koniec wymiaru. Tekst wymiarowy to wartość wymiaru.
Wszystkie elementy muszą być czytelne. Tekst wymiarowy umieszczaj nad linią wymiarową. Albo przerywaj linię wymiarową.
Wymiarowanie Różnych Elementów
Średnica oznaczamy symbolem ⌀. Promień oznaczamy symbolem R. Kąty wymiarujemy w stopniach.
Wymiarowanie otworów – podajemy średnicę i ilość. Wymiarowanie fazek – podajemy długość i kąt.
Łańcuch Wymiarowy
Łańcuch wymiarowy to szereg wymiarów. Suma wymiarów w łańcuchu musi być równa wymiarowi całkowitemu.
Unikaj łańcuchów zamkniętych. Lepiej podać wymiar całkowity i kilka wymiarów częściowych.
Tolerancje i Pasowania
Tolerancje określają dopuszczalne odchyłki wymiarów. Pasowania określają relacje między dwoma elementami.
Rodzaje Tolerancji
Mamy tolerancje liniowe i kątowe. Tolerancje mogą być jednostronne lub dwustronne.
Tolerancja jednostronna – odchyłka tylko w jedną stronę. Tolerancja dwustronna – odchyłka w obie strony.
Rodzaje Pasowań
Pasowanie luźne – zawsze jest luz między elementami. Pasowanie mieszane – może być luz lub wcisk. Pasowanie ciasne – zawsze jest wcisk.
Wybór pasowania zależy od funkcji połączenia. Luźne – dla ruchomych części. Ciasne – dla połączeń trwałych.
Przykłady
Zobaczmy kilka przykładów. Wymiarowanie wałka – średnica, długość, tolerancje. Wymiarowanie otworu – średnica, głębokość, pozycja.
Wymiarowanie płyty – długość, szerokość, grubość, rozmieszczenie otworów.

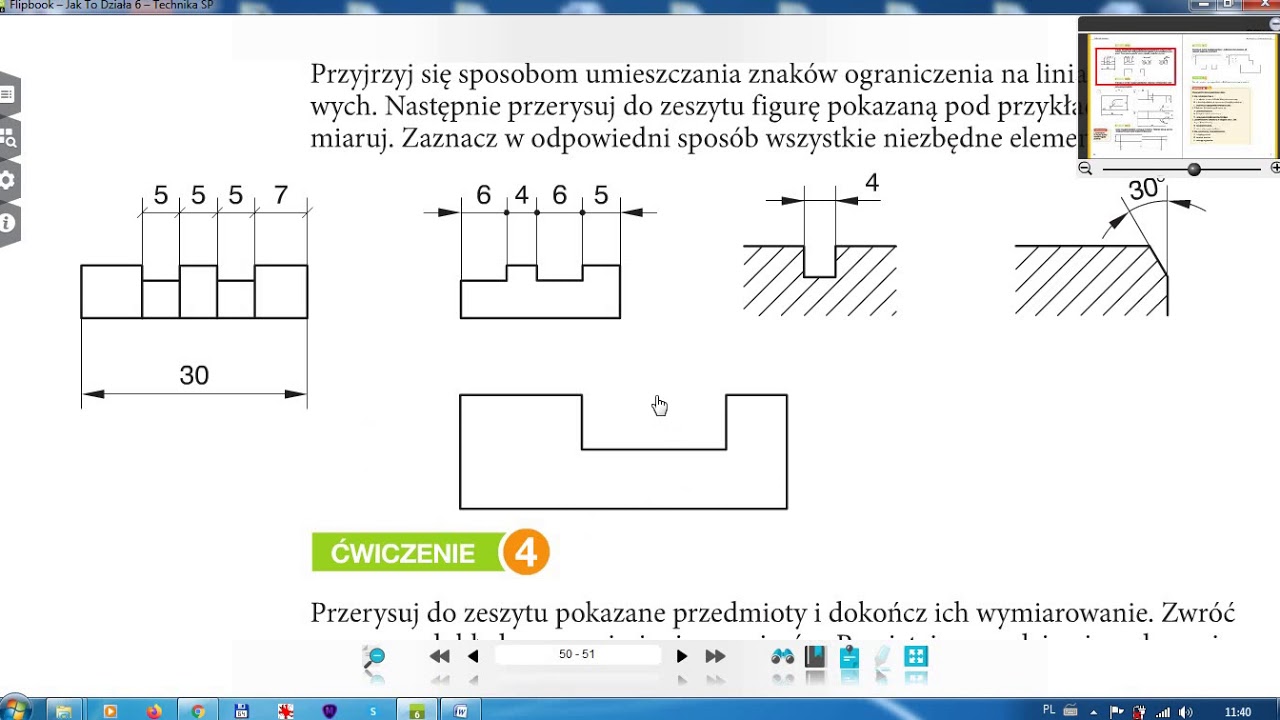

Ćwiczenia
Spróbuj rozwiązać kilka zadań. Narysuj prosty element i go zwymiaruj. Zastosuj tolerancje i pasowania.
Sprawdź swoje odpowiedzi z wzorami. Nie bój się pytać, jeśli masz wątpliwości.
Podsumowanie
Pamiętaj o podstawowych zasadach rysunku technicznego. Linie, rzuty, skale. Zwróć uwagę na zasady wymiarowania. Linie wymiarowe, strzałki, tekst. Poznaj rodzaje tolerancji i pasowań.
Ćwicz regularnie. Im więcej rysujesz, tym lepiej rozumiesz. Powodzenia na egzaminie!
