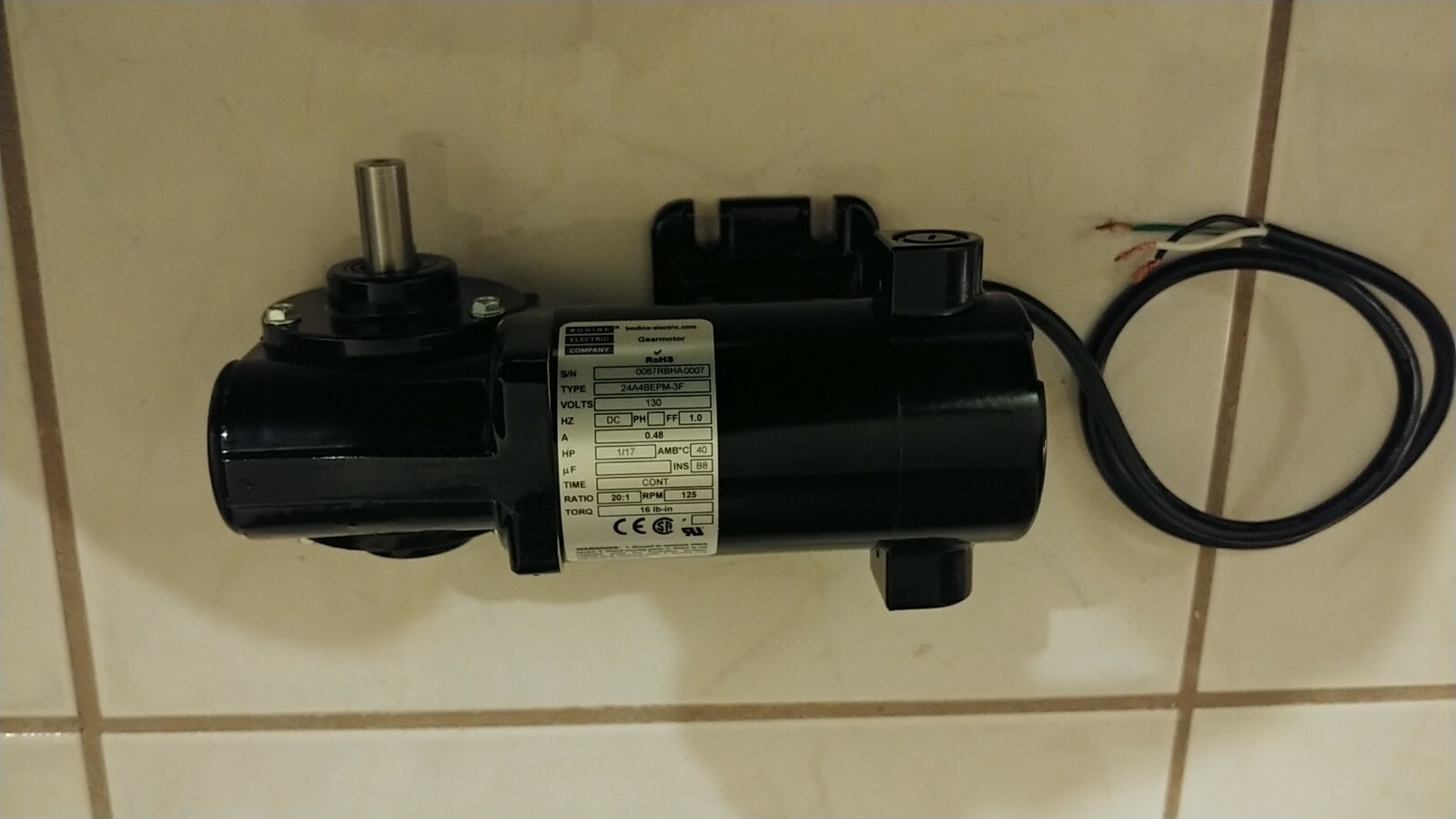

Zacznijmy od podstaw. Regulacja obrotów silnika prądu stałego to proces kontrolowania prędkości, z jaką obraca się wał silnika. Ważne jest, aby uczniowie zrozumieli, że kontrola prędkości jest kluczowa w wielu aplikacjach. Na przykład, w robotyce, przemyśle czy nawet w zabawkach.
Metody Regulacji Obrotów
Regulacja przez zmianę napięcia zasilania
Jest to jedna z najprostszych metod. Polega na zmianie napięcia doprowadzonego do silnika. Wyższe napięcie skutkuje wyższą prędkością obrotową. Niższe napięcie powoduje jej spadek. Jest to dość intuicyjne i łatwe do zrozumienia.
Warto wspomnieć, że ta metoda ma swoje ograniczenia. Zbyt niskie napięcie może uniemożliwić silnikowi start, zwłaszcza pod obciążeniem. Zbyt wysokie napięcie może doprowadzić do jego uszkodzenia. Należy więc zachować ostrożność.
Jak wyjaśnić to w klasie? Użyj prostego obwodu z regulowanym zasilaczem. Pokazuj uczniom, jak zmieniając napięcie, wpływasz na prędkość obrotową silnika. Możesz użyć woltomierza, aby pokazać zależność napięcia od prędkości. Wykorzystaj wizualne pomoce, takie jak wykresy, które przedstawiają zależność prędkości obrotowej od napięcia.
Regulacja przez zmianę prądu wzbudzenia
W silnikach z wzbudzeniem szeregowym lub bocznikowym, regulacja prądu wzbudzenia wpływa na pole magnetyczne. Zmiana pola magnetycznego wpływa na prędkość obrotową. Zmniejszenie prądu wzbudzenia powoduje wzrost prędkości. Zwiększenie prądu wzbudzenia ją zmniejsza.
Ta metoda jest bardziej skomplikowana niż regulacja napięciem. Wymaga zrozumienia, jak działa uzwojenie wzbudzenia w silniku. Należy wyjaśnić rolę strumienia magnetycznego i jego wpływ na generowaną siłę elektromotoryczną (SEM).
Wyjaśnij to za pomocą schematów i animacji. Pokazują, jak prąd wzbudzenia wpływa na pole magnetyczne. Użyj symulacji, aby pokazać zmiany pola magnetycznego w czasie rzeczywistym. Dobrym pomysłem jest porównanie tej metody z regulacją napięciem, aby uwypuklić różnice i zalety każdej z nich.
Regulacja przez zmianę rezystancji w obwodzie twornika
Dodanie rezystancji do obwodu twornika powoduje spadek napięcia na tworniku. To z kolei zmniejsza prędkość obrotową. Większa rezystancja oznacza niższą prędkość. Mniejsza rezystancja – wyższą.
Metoda ta jest prosta w implementacji, ale ma swoje wady. Przede wszystkim, energia tracona na rezystorze jest marnowana w postaci ciepła. Oznacza to niższą sprawność silnika. Należy zwrócić na to uwagę uczniom.
Pokaż uczniom, jak podłączenie rezystora w obwodzie twornika wpływa na prędkość. Użyj amperomierza i woltomierza, aby zmierzyć prąd i napięcie w obwodzie. Oblicz moc traconą na rezystorze. Wykorzystaj symulacje, aby uczniowie mogli eksperymentować z różnymi wartościami rezystancji i obserwować wpływ na prędkość i sprawność silnika.
Sterowanie impulsowe (PWM)
PWM (Pulse Width Modulation) to bardzo popularna i efektywna metoda regulacji obrotów. Polega na szybkim włączaniu i wyłączaniu zasilania silnika. Współczynnik wypełnienia (duty cycle) określa, jaki procent czasu silnik jest zasilany.
Wysoki współczynnik wypełnienia oznacza, że silnik jest zasilany przez większość czasu. Prędkość jest wysoka. Niski współczynnik wypełnienia oznacza, że silnik jest zasilany przez krótki czas. Prędkość jest niska. PWM pozwala na precyzyjną kontrolę prędkości przy zachowaniu wysokiej sprawności.
Wyjaśnij zasadę działania PWM za pomocą oscyloskopu. Pokaż, jak zmienia się szerokość impulsu w zależności od współczynnika wypełnienia. Zbuduj prosty układ sterowania PWM z mikrokontrolerem Arduino. Pozwól uczniom napisać program, który kontroluje prędkość silnika za pomocą PWM. Demonstruj korzyści wynikające z użycia PWM, takie jak płynna regulacja prędkości i wysoka sprawność.
Typowe Błędy i Wskazówki
Błąd: Uczniowie często mylą napięcie z mocą. Ważne jest, aby podkreślić, że napięcie wpływa na prędkość, a prąd na moment obrotowy. Zatem, zwiększenie napięcia bez zwiększenia prądu niekoniecznie zwiększy moc silnika.
Wskazówka: Wyjaśnij różnicę między prędkością bez obciążenia a prędkością pod obciążeniem. Pokaż, jak obciążenie wpływa na prędkość i moment obrotowy silnika. Użyj prostego hamulca mechanicznego, aby symulować obciążenie.
Błąd: Uczniowie mogą myśleć, że wszystkie metody regulacji obrotów są równie efektywne. Należy im uświadomić, że niektóre metody, np. regulacja rezystancją, są mniej efektywne energetycznie.
Wskazówka: Zorganizuj dyskusję na temat zalet i wad każdej metody regulacji obrotów. Podkreśl, że wybór metody zależy od konkretnej aplikacji i wymagań. Omów zagadnienia takie jak koszt, sprawność, precyzja regulacji i złożoność układu sterowania.
Błąd: Brak zrozumienia działania PWM. Często myślą, że silnik "dostaje" tylko małe porcje energii. Nie rozumieją, że szybkie włączanie i wyłączanie daje efekt regulacji średniej wartości napięcia.
Wskazówka: Użyj analogii do kranu z wodą. Otwieranie i zamykanie kranu bardzo szybko daje efekt pośredni, jakby kran był otwarty tylko częściowo. Wykorzystaj modelowanie matematyczne, aby pokazać, jak średnia wartość napięcia zależy od współczynnika wypełnienia. Zaproponuj uczniom, aby napisali program w Pythonie, który generuje sygnał PWM i wizualizuje go na wykresie.
Uatrakcyjnianie Tematu
Wykorzystaj projekty praktyczne. Zbuduj prosty robot, który porusza się z regulowaną prędkością. Zbuduj windę, której prędkość można kontrolować. Zbuduj prosty układ napędu wózka golfowego z regulacją prędkości. Pokaż filmy z przemysłu, gdzie regulacja obrotów jest kluczowa.
Stwórz interaktywne symulacje, gdzie uczniowie mogą eksperymentować z różnymi parametrami i obserwować wyniki. Użyj oprogramowania do modelowania obwodów elektrycznych, takiego jak LTspice lub Multisim. Zorganizuj konkurs na najlepszy projekt regulacji obrotów. Zachęcaj uczniów do dzielenia się swoimi pomysłami i doświadczeniami.
Połącz teorię z praktyką. Zorganizuj wizytę w firmie, która produkuje lub używa silniki prądu stałego. Zaproś eksperta z branży, aby opowiedział o praktycznych aspektach regulacji obrotów. Przeprowadź quizy i gry edukacyjne, aby sprawdzić wiedzę uczniów. Użyj platform e-learningowych, aby udostępnić materiały edukacyjne i umożliwić uczniom naukę w własnym tempie.
