Witaj! Przygotuj się do egzaminu z profilu lutowania rozpływowego bezołowiowego! Zrozumienie tego procesu jest kluczowe.
Podstawy lutowania rozpływowego
Lutowanie rozpływowe to metoda łączenia komponentów elektronicznych z płytką drukowaną (PCB).
Używamy pasty lutowniczej. Zawiera ona spoiwo lutownicze, topnik i czasami drobne cząsteczki metalu.
Pasta jest nakładana na PCB. Następnie komponenty są umieszczane na paście.
Cały zespół jest następnie podgrzewany w piecu rozpływowym.
Bezołowiowe lutowanie
Lutowanie bezołowiowe stało się standardem. Powodem jest ochrona środowiska.
Stopy bezołowiowe mają wyższą temperaturę topnienia niż tradycyjne stopy ołowiowe.
Dlatego profil temperatury musi być dostosowany.
Profil temperatury

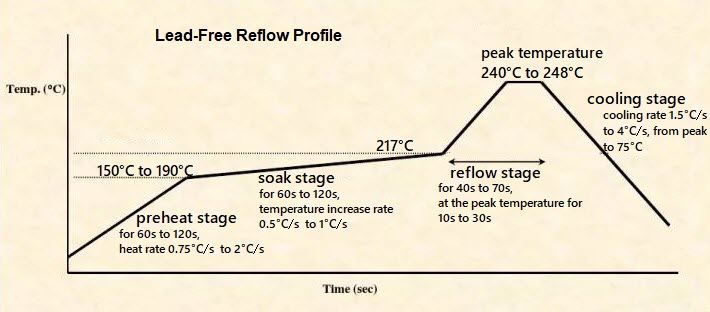

Profil temperatury to wykres pokazujący zmiany temperatury w czasie podczas procesu lutowania.
Jest to kluczowy element procesu lutowania rozpływowego.
Profil jest podzielony na kilka stref.
Strefy profilu
Strefa podgrzewania wstępnego (Preheat): Temperatura stopniowo wzrasta. Ma to zapobiec szokowi termicznemu.
Strefa utrzymywania (Soak): Temperatura jest utrzymywana na stałym poziomie. Aktywuje to topnik.
Strefa rozpływu (Reflow): Temperatura szybko wzrasta powyżej temperatury topnienia lutu. Następuje rozpływ i połączenie.
Strefa chłodzenia (Cooling): Temperatura stopniowo spada. Zapobiega to powstawaniu naprężeń w złączach.
Kluczowe parametry profilu
Szybkość nagrzewania (Ramp-up rate): Określa, jak szybko temperatura wzrasta w strefie podgrzewania wstępnego.
Temperatura utrzymywania (Soak temperature): Temperatura, na której pasta jest utrzymywana w strefie utrzymywania.
Czas utrzymywania (Soak time): Czas trwania strefy utrzymywania.
Temperatura szczytowa (Peak temperature): Najwyższa temperatura osiągnięta w strefie rozpływu.
Czas powyżej temperatury topnienia (Time Above Liquidus - TAL): Czas, przez jaki temperatura jest wyższa niż temperatura topnienia lutu.
Szybkość chłodzenia (Cool-down rate): Określa, jak szybko temperatura spada w strefie chłodzenia.
Dobór profilu
Dobór profilu zależy od kilku czynników.
Rodzaj pasty lutowniczej: Każda pasta ma specyfikacje producenta.
Rozmiar i złożoność PCB: Większe PCB wymagają dłuższych czasów nagrzewania.
Rodzaj komponentów: Wrażliwe komponenty wymagają łagodniejszego profilu.
Gęstość rozmieszczenia komponentów: Duża gęstość może wymagać dokładniejszego profilu.
Temperatura topnienia
Temperatura topnienia to temperatura, w której lut zaczyna się topić.
Dla stopów bezołowiowych, temperatura topnienia jest wyższa niż dla stopów ołowiowych. Często wynosi około 217-220°C.
Profil musi uwzględniać tę temperaturę.
Problemy i rozwiązania
Przegrzanie: Może uszkodzić komponenty. Należy obniżyć temperaturę szczytową lub skrócić czas.
Niedogrzanie: Może powodować słabe połączenia lutownicze. Należy zwiększyć temperaturę szczytową lub wydłużyć czas.
Szok termiczny: Może uszkodzić komponenty. Należy zmniejszyć szybkość nagrzewania.
Pęcherzyki: Powstają, gdy topnik nie zdąży się ulotnić. Należy wydłużyć czas utrzymywania.
Zimne luty: Powstają przez zbyt szybkie chłodzenie. Należy zmniejszyć szybkość chłodzenia.
Monitorowanie profilu
Używamy termopar do monitorowania temperatury w różnych punktach PCB.
Dane z termopar są rejestrowane przez rejestrator danych.
Analizujemy dane, aby upewnić się, że profil jest prawidłowy.
Można użyć oprogramowania do analizy.
Optymalizacja profilu
Optymalizacja profilu to proces dostosowywania profilu, aby uzyskać najlepsze wyniki.
Testujemy różne profile i analizujemy wyniki.
Zwracamy uwagę na jakość połączeń lutowniczych.
Minimalizujemy defekty.
Zapewniamy niezawodność produktu.
Podsumowanie
Zapamiętaj! Lutowanie rozpływowe bezołowiowe wymaga precyzyjnego profilu temperatury.
Kluczowe strefy to podgrzewanie wstępne, utrzymywanie, rozpływ i chłodzenie.
Monitoruj temperaturę i optymalizuj profil, aby uniknąć problemów.
Powodzenia na egzaminie!
