Zrozumienie, jak materiały przewodzą ciepło, jest bardzo ważne.
Wyobraź sobie gorącą filiżankę kawy. Czujesz ciepło przez kubek, prawda?
To przewodność cieplna w działaniu. Mierzymy ją specjalnymi urządzeniami.
Co to są Przyrządy do Pomiaru Przewodności Cieplnej?
Są to narzędzia, które pomagają nam określić, jak dobrze dany materiał przewodzi ciepło.
Wyobraź sobie je jako mierniki "szybkości" ciepła.
Im wyższa wartość przewodności, tym szybciej ciepło przez niego przepływa.
Różne materiały przewodzą ciepło inaczej.
Metal jest dobrym przewodnikiem, a drewno - słabym.
Dlaczego to jest ważne?
Wyobraź sobie projektowanie domu. Potrzebujesz wiedzieć, które materiały izolacyjne utrzymają ciepło w zimie.
Lub, tworząc silnik samochodowy, musisz wiedzieć, które materiały szybko odprowadzają ciepło.
Dzięki tym pomiarom możemy projektować lepsze i bardziej efektywne produkty.
Rodzaje Przyrządów
Istnieje wiele typów urządzeń. Każde z nich ma swoje zalety i wady.
Omówimy kilka z nich.
Metoda Płytki Grzejnej (Guarded Hot Plate)
To jedna z najdokładniejszych metod.
Wyobraź sobie kanapkę. Materiał, który testujesz, jest "nadzieniem".
Z góry i z dołu znajdują się płytki grzejne, które utrzymują stałą temperaturę.
Mierzymy energię potrzebną do utrzymania tej temperatury. To daje nam przewodność cieplną.
Ta metoda jest bardzo dokładna dla materiałów izolacyjnych.
Metoda Przejściowego Źródła Ciepła (Transient Hot Wire)
Tutaj wykorzystujemy cienki drucik, który nagle podgrzewamy.
Wyobraź sobie drucik zanurzony w materiale, który chcesz przetestować.
Mierzymy, jak szybko temperatura drucika się zmienia.
Szybka zmiana temperatury oznacza słabą przewodność. Powolna zmiana - dobrą przewodność.
Ta metoda jest szybka i stosowana dla cieczy i materiałów sypkich.

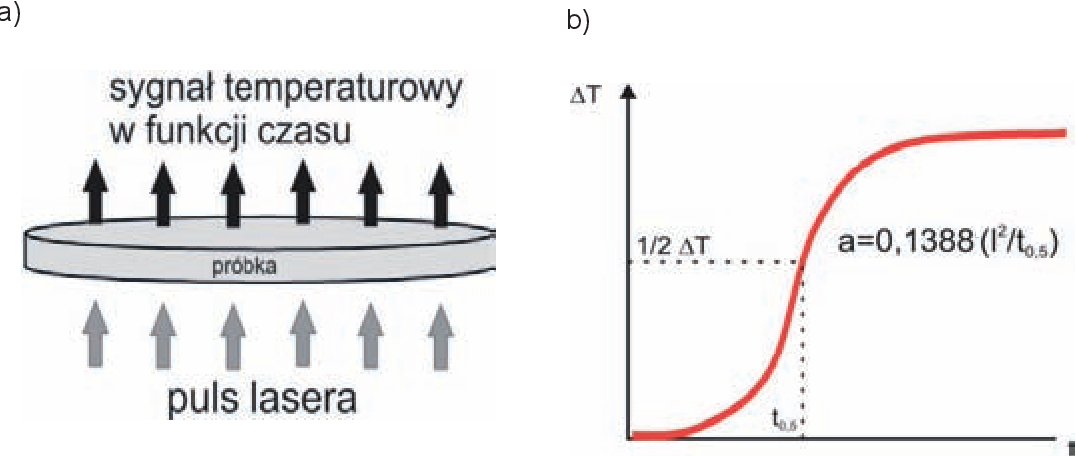

Metoda Laserowego Błysku (Laser Flash Analysis)
To metoda, która wykorzystuje laser.
Wyobraź sobie próbkę materiału, na którą świeci laser.
Laser nagrzewa jedną stronę próbki. Mierzymy, jak szybko ciepło dociera na drugą stronę.
Dzięki temu możemy określić dyfuzyjność cieplną, która jest powiązana z przewodnością cieplną.
Metoda jest szybka i stosowana dla materiałów stałych.
Metoda Kalorymetrii Różnicowej Skanującej (DSC - Differential Scanning Calorimetry)
Ta metoda nie mierzy bezpośrednio przewodności cieplnej.
Wyobraź sobie dwie próbki: badaną i referencyjną.
Obie są ogrzewane w kontrolowany sposób. Mierzymy różnicę w energii potrzebnej do ogrzania obu próbek.
DSC pozwala określić pojemność cieplną, która jest potrzebna do obliczenia przewodności cieplnej razem z innymi danymi.
Czynniki Wpływające na Pomiar
Na dokładność pomiaru wpływa wiele czynników.
Wilgotność powietrza, temperatura otoczenia, kontakt materiału z urządzeniem - wszystko ma znaczenie.
Dlatego ważne jest, aby przestrzegać procedur i kalibrować urządzenia.
Przykłady Zastosowań
Izolacja budynków: Wybór materiałów, które minimalizują straty ciepła.
Elektronika: Odprowadzanie ciepła z procesorów i innych komponentów.
Przemysł lotniczy: Projektowanie materiałów, które wytrzymują ekstremalne temperatury.
Medycyna: Kontrola temperatury w urządzeniach medycznych.
Podsumowanie
Przyrządy do Pomiaru Przewodności Cieplnej są niezbędne w wielu dziedzinach.
Pozwalają nam zrozumieć, jak ciepło przepływa przez różne materiały.
Dzięki temu możemy projektować lepsze i bardziej efektywne produkty.
Pamiętaj, że wybór odpowiedniej metody pomiarowej zależy od rodzaju materiału i wymaganej dokładności.
