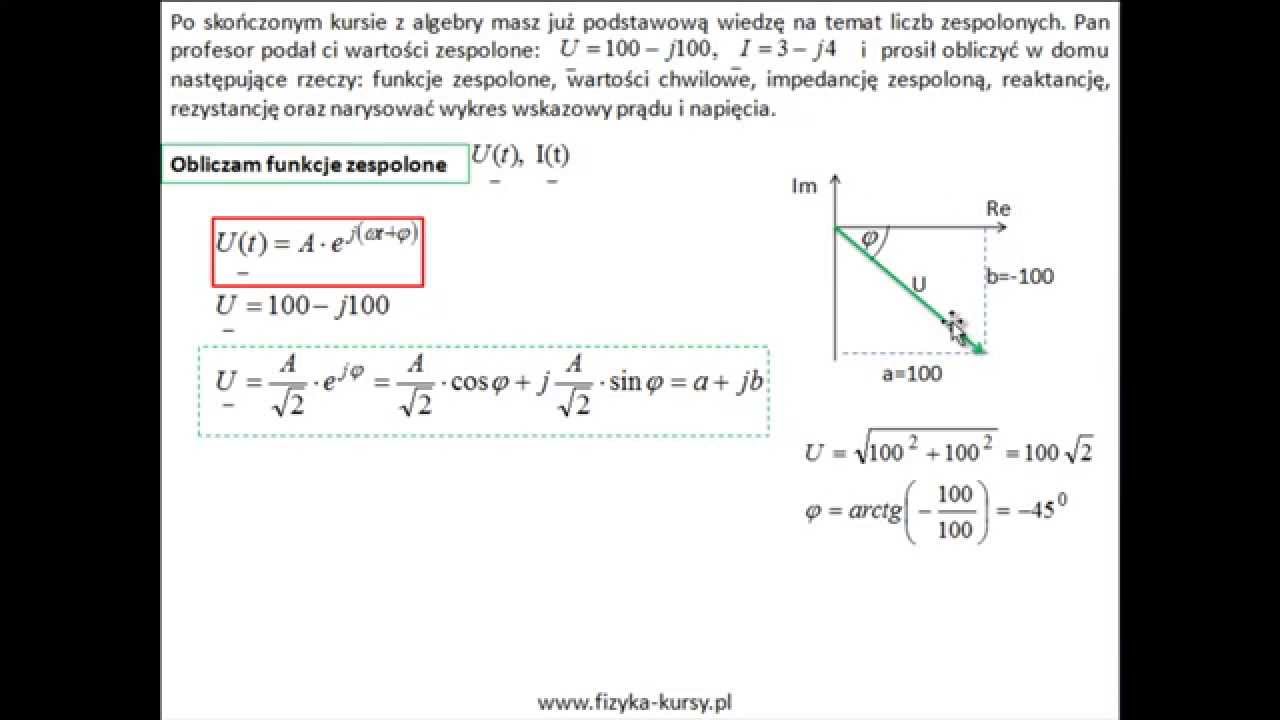

Elektrotechnika teoretyczna bywa trudna, ale z odpowiednim podejściem i wizualizacją, wszystko staje się prostsze. Zaczynamy!
Prawo Ohma – prosta zależność
Prawo Ohma to podstawa. Mówi nam o związku między napięciem (U), prądem (I) i rezystancją (R). Myśl o tym jak o rzece.
Napięcie (U) to jak różnica wysokości między dwoma punktami rzeki. Im większa różnica, tym szybciej płynie woda.
Prąd (I) to ilość wody przepływającej przez rzekę w danym czasie. Duży prąd to szeroka, rwąca rzeka.
Rezystancja (R) to przeszkody w rzece: kamienie, zwężenia. Im więcej przeszkód, tym trudniej woda płynie. Czyli:
U = I * R. Zwiększ napięcie, zwiększ prąd (jeśli rezystancja stała). Zwiększ rezystancję, zmniejsz prąd (jeśli napięcie stałe).
Wyobraź sobie obwód z baterią, żarówką i drutami. Bateria to źródło napięcia. Żarówka to rezystancja. Druty to ścieżka dla prądu. Proste, prawda?
Przykład:
Masz baterię 9V i rezystor 3Ω. Jaki prąd popłynie? Użyj prawa Ohma: I = U / R = 9V / 3Ω = 3A. Czyli prąd wynosi 3 ampery.
Prawa Kirchhoffa – węzły i oczka
Prawa Kirchhoffa to dwa proste zasady, które pomagają analizować bardziej skomplikowane obwody. Myśl o nich jak o rozgałęzieniach i pętlach na rzece.

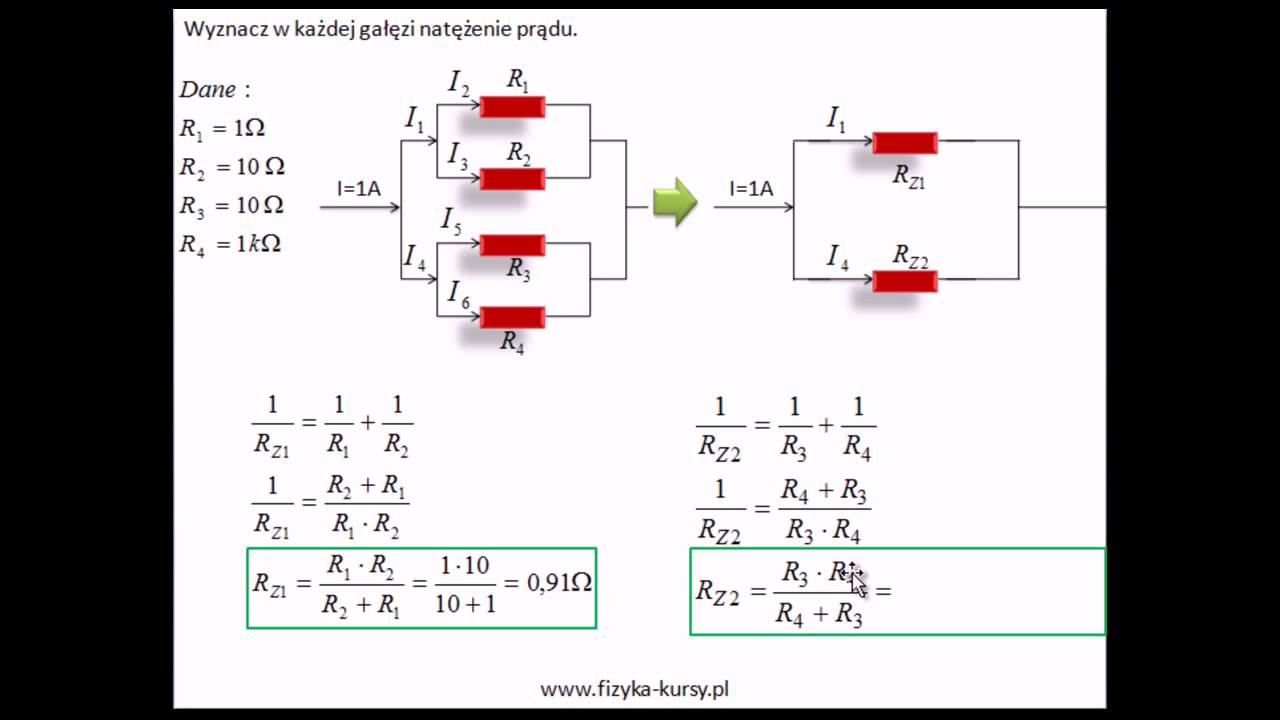

I Prawo Kirchhoffa (prawo węzłowe): Suma prądów wpływających do węzła równa się sumie prądów wypływających z węzła. To jak rzeka rozdzielająca się na kilka mniejszych strumieni. Ile wpływa do rozwidlenia, tyle musi wypłynąć.
II Prawo Kirchhoffa (prawo oczkowe): Suma napięć w zamkniętym obwodzie (oczku) równa się zero. Wyobraź sobie, że idziesz wzdłuż rzeki od punktu A, przez wszystkie przeszkody (rezystory) i wracasz do punktu A. Suma wszystkich "spadków" i "wzrostów" wysokości musi wynieść zero.
Przykład:
Wyobraź sobie węzeł, do którego wpływają dwa prądy: I1 = 2A i I2 = 3A. Z węzła wypływa jeden prąd I3. Zgodnie z I prawem Kirchhoffa: I1 + I2 = I3, czyli I3 = 2A + 3A = 5A.
Metoda superpozycji – upraszczanie złożoności
Metoda superpozycji pomaga analizować obwody z wieloma źródłami. Działa na zasadzie "dziel i rządź".
Wyobraź sobie obwód z dwoma bateriami. Chcesz obliczyć prąd w danym rezystorze. Najpierw analizujesz obwód tylko z jedną baterią (drugą wyłączasz, zastępując ją zwarciem). Potem analizujesz obwód tylko z drugą baterią (pierwszą wyłączasz, zastępując zwarciem). Na koniec sumujesz wyniki uzyskane dla każdego przypadku.
To jak dodawanie dwóch sił działających na przedmiot. Obliczasz wpływ każdej siły oddzielnie, a potem je sumujesz.
Przykład:
Masz obwód z dwoma źródłami napięcia i jednym rezystorem. Najpierw obliczasz prąd w rezystorze, gdy działa tylko pierwsze źródło. Potem obliczasz prąd w rezystorze, gdy działa tylko drugie źródło. Następnie dodajesz te dwa prądy, aby uzyskać całkowity prąd w rezystorze.
Twierdzenie Thevenina – obwód zastępczy
Twierdzenie Thevenina pozwala uprościć skomplikowany obwód do prostszego obwodu zastępczego. To jak opisanie skomplikowanego urządzenia jednym parametrem napięcia i jednym parametrem rezystancji.
Obwód Thevenina składa się ze źródła napięcia (VTh) i rezystora szeregowego (RTh). VTh to napięcie obwodu otwartego (bez obciążenia). RTh to rezystancja widziana z zacisków, gdy wszystkie źródła napięcia są zwarte, a źródła prądu rozwarte.
Wyobraź sobie, że masz czarną skrzynkę z wieloma elementami w środku. Twierdzenie Thevenina pozwala zastąpić całą skrzynkę prostym obwodem zastępczym, który zachowuje się tak samo, jak oryginalny obwód.
Przykład:
Masz skomplikowany obwód i chcesz dowiedzieć się, jak zachowa się, gdy podłączysz do niego różne obciążenia (rezystory). Zamiast analizować cały skomplikowany obwód za każdym razem, możesz użyć twierdzenia Thevenina, aby znaleźć obwód zastępczy. Potem wystarczy analizować ten prostszy obwód zastępczy z różnymi obciążeniami.
Analiza stanów przejściowych – co się dzieje w czasie
Analiza stanów przejściowych bada, jak obwody reagują na nagłe zmiany, np. włączenie lub wyłączenie zasilania. To jak obserwowanie, co się dzieje w rzece, gdy nagle otworzysz lub zamkniesz śluzę.
W obwodach z cewkami (induktorami) i kondensatorami prąd i napięcie nie zmieniają się natychmiast. Potrzeba czasu, aby cewka zgromadziła energię w polu magnetycznym, a kondensator zgromadził energię w polu elektrycznym.
Wyobraź sobie, że włączasz światło. Żarówka nie zaświeca się natychmiast. Potrzeba ułamka sekundy, aby żarnik się rozgrzał i zaczął świecić. To jest stan przejściowy.
Przykład:
Masz obwód z rezystorem i kondensatorem połączonym szeregowo. Włączasz zasilanie. Napięcie na kondensatorze rośnie stopniowo od 0V do napięcia zasilania. Ten wzrost napięcia w czasie to stan przejściowy.
Pamiętaj, że elektrotechnika to praktyka! Rozwiązuj zadania, rysuj schematy i wizualizuj procesy. Powodzenia!
