Witaj! Przygotowujesz się do egzaminu z pomiarów rezystancji izolacji? Świetnie! Ten przewodnik pomoże Ci wszystko uporządkować i zrozumieć.
Co to jest rezystancja izolacji?
To opór, jaki stawia izolacja przepływowi prądu. Im wyższa rezystancja, tym lepsza izolacja.
Mierzymy ją, aby ocenić stan izolacji urządzenia elektrycznego.
Dlaczego to takie ważne?
Niska rezystancja izolacji oznacza ryzyko przebicia i porażenia prądem!
Może też doprowadzić do awarii urządzenia.
Dlatego regularne pomiary są kluczowe dla bezpieczeństwa i niezawodności.
Jak mierzymy rezystancję izolacji?
Używamy do tego specjalnego urządzenia – miernika rezystancji izolacji, zwanego również megomierzem.
Megomierz generuje wysokie napięcie DC i mierzy prąd płynący przez izolację.
Na podstawie napięcia i prądu oblicza rezystancję.
Przygotowanie do pomiaru
Zanim zaczniesz, pamiętaj o kilku ważnych krokach.
Bezpieczeństwo przede wszystkim!
Odłącz zasilanie od mierzonego urządzenia.
Upewnij się, że urządzenie jest rozładowane.
Sprawdź, czy w pobliżu nie ma napięcia.
Przygotowanie miernika
Wybierz odpowiedni zakres pomiarowy.
Sprawdź stan baterii w mierniku.
Upewnij się, że przewody pomiarowe są w dobrym stanie.
Przygotowanie obiektu
Oczyść powierzchnię izolacji.
Upewnij się, że jest sucha.
Zabezpiecz się przed wpływem czynników zewnętrznych (np. wilgoci).
Wykonanie pomiaru

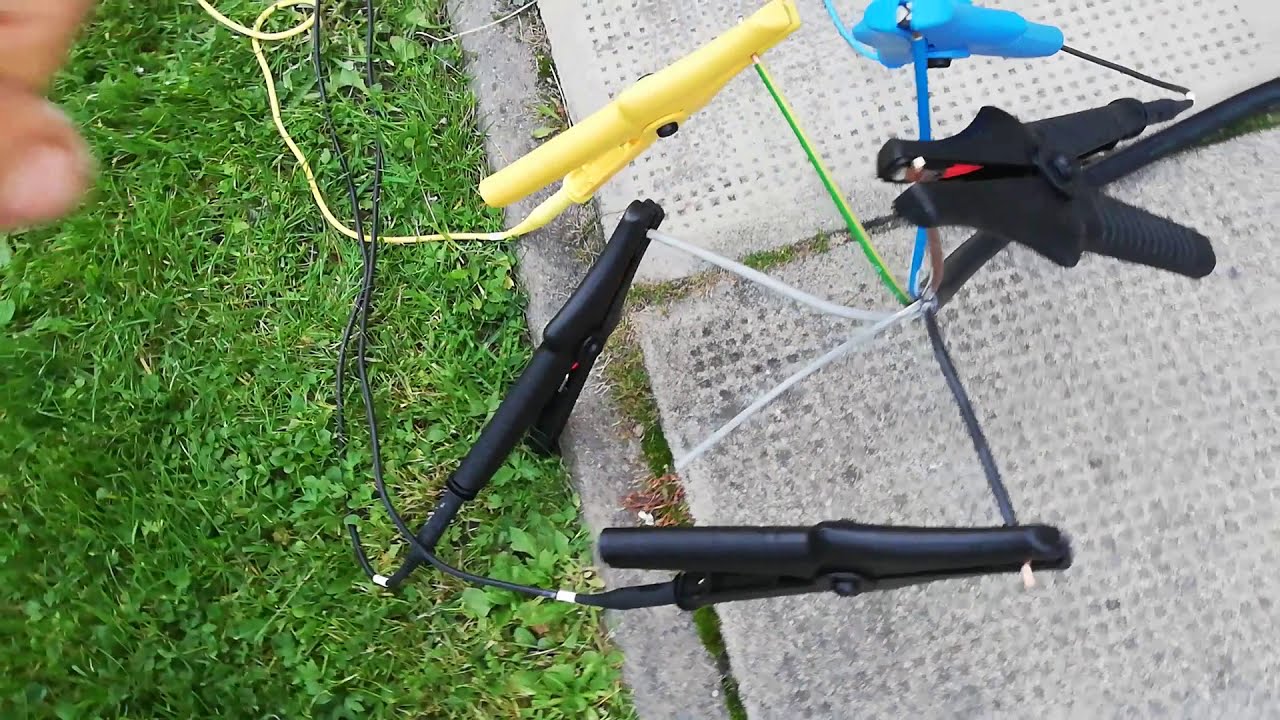

Podłącz przewody pomiarowe do mierzonego obiektu.
Włącz megomierz i odczekaj, aż ustabilizuje się wskazanie.

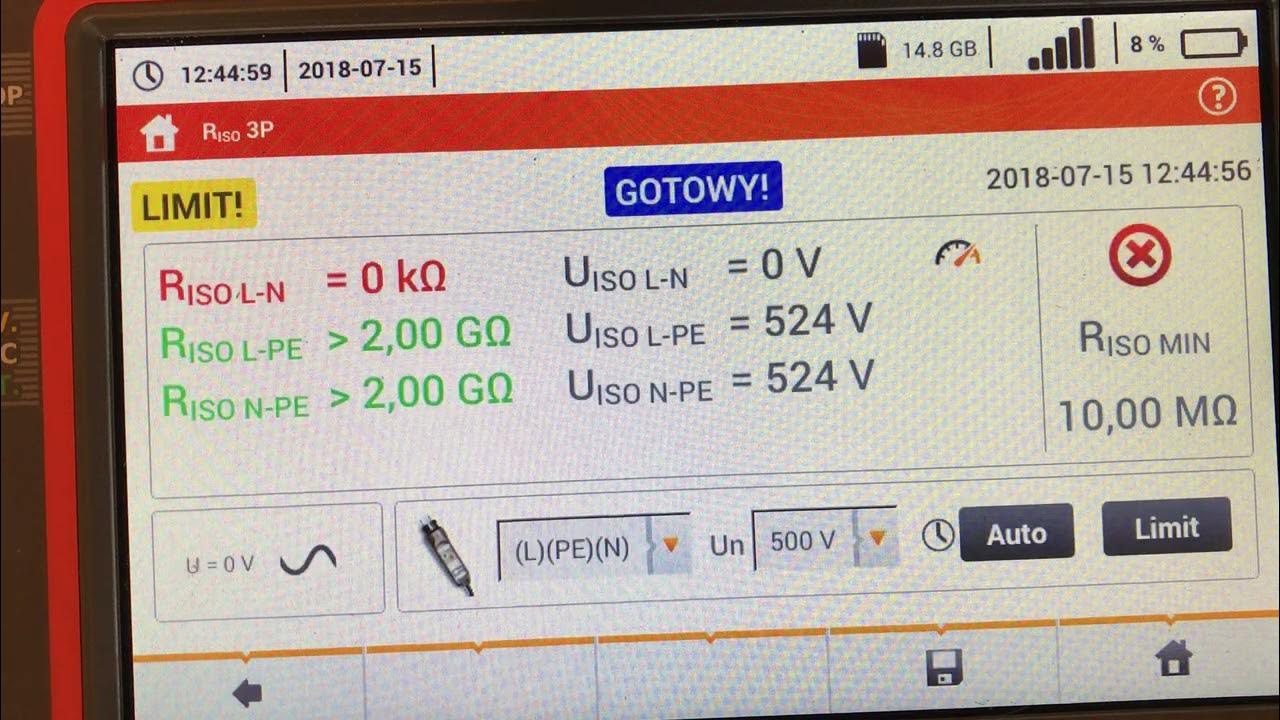

Odczytaj wartość rezystancji izolacji.
Zapisz wynik wraz z warunkami pomiaru (temperatura, wilgotność).
Interpretacja wyników
Porównaj uzyskany wynik z normami lub zaleceniami producenta.
Pamiętaj, że rezystancja izolacji zależy od napięcia probierczego.
Analizuj trendy – obserwuj, jak rezystancja zmienia się w czasie.
Czynniki wpływające na pomiar
Na wynik pomiaru wpływają różne czynniki.
Temperatura
Wzrost temperatury zwykle powoduje spadek rezystancji.
Wilgotność
Wilgoć obniża rezystancję powierzchniową izolacji.
Napięcie probiercze
Im wyższe napięcie, tym niższa rezystancja (zjawisko nieliniowości).
Czas pomiaru
Rezystancja izolacji może rosnąć w czasie z powodu absorpcji dielektrycznej.
Wybór napięcia probierczego
Wybór napięcia zależy od napięcia znamionowego urządzenia.
Zwykle stosuje się napięcia 500V, 1000V, 2500V lub 5000V.
Informacje na temat odpowiedniego napięcia znajdziesz w normach lub dokumentacji urządzenia.
Przykładowe wartości rezystancji izolacji
Silniki elektryczne: zwykle powyżej 1 MΩ.
Kable: zależnie od typu i długości, od kilku MΩ do kilku GΩ.
Transformatory: zwykle powyżej 100 MΩ.
Pamiętaj, że to tylko przykłady! Zawsze sprawdzaj wymagania dla konkretnego urządzenia.
Błędy podczas pomiarów
Brak uziemienia: może zafałszować wynik.
Zanieczyszczenia na izolacji: obniżają rezystancję.
Niewłaściwe podłączenie przewodów: prowadzi do błędnych odczytów.
Pomiar w obecności napięcia: grozi uszkodzeniem miernika i porażeniem!
Po co nam wskaźnik absorpcji (DAR) i wskaźnik polaryzacji (PI)?
Wskaźnik absorpcji (DAR): To stosunek rezystancji zmierzonej po 60 sekundach do rezystancji zmierzonej po 30 sekundach. Pomaga ocenić zawilgocenie izolacji.
Wskaźnik polaryzacji (PI): To stosunek rezystancji zmierzonej po 10 minutach do rezystancji zmierzonej po 1 minucie. Pozwala ocenić ogólny stan izolacji i stopień jej degradacji.
Wartości DAR i PI pozwalają na bardziej precyzyjną diagnozę stanu izolacji niż pojedynczy pomiar rezystancji.
Podsumowanie
Rezystancja izolacji to kluczowy parametr oceniający stan izolacji.
Mierzymy ją megomierzem przy zachowaniu zasad bezpieczeństwa.
Na wynik pomiaru wpływają temperatura, wilgotność i napięcie probiercze.
Interpretacja wyników wymaga porównania z normami i analizy trendów.
Pamiętaj o bezpieczeństwie i dokładności podczas pomiarów!
Powodzenia na egzaminie! Wierzę w Ciebie!
