Hej Studencie! Zaraz sprawdzimy Twoją wiedzę o Pismie Technicznym na Papierze Milimetrowym. Gotowy?
Co to jest Papier Milimetrowy?
Papier milimetrowy to specjalny rodzaj papieru. Jest pokryty drobną siatką linii.
Linie te tworzą kwadraty. Każdy kwadrat ma bok długości 1 milimetra (mm).
Siatka pomaga w rysowaniu dokładnych linii i kształtów.
Ułatwia też mierzenie długości i odległości.

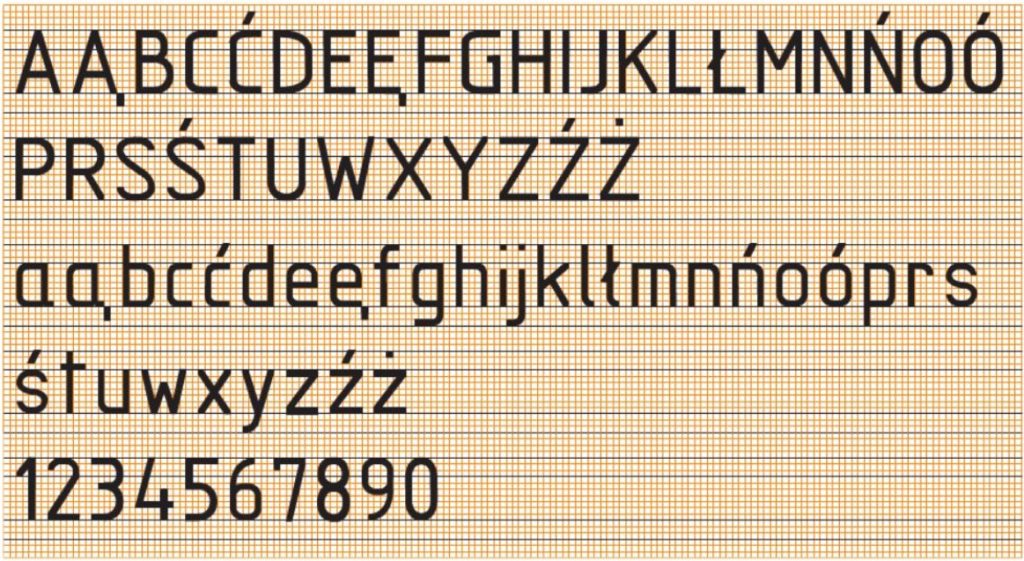

Pismo Techniczne – Podstawy
Pismo techniczne to standardowy sposób pisania.
Używa się go w rysunkach technicznych i dokumentacji.
Jest czytelne i jednoznaczne. Nie ma miejsca na interpretacje.
Każda litera i cyfra ma ustalony kształt i proporcje.
Używamy specjalnych szablonów lub kreślimy litery ręcznie, zachowując precyzję.
Zasady Pisania na Papierze Milimetrowym
Pamiętaj o kilku ważnych zasadach.
Wysokość liter
Wysokość liter jest bardzo ważna.
Zwykle używamy wysokości 2.5 mm, 3.5 mm lub 5 mm.
Wysokość zależy od skali rysunku i czytelności.
Wszystkie litery w jednym rysunku muszą mieć tę samą wysokość.
Grubość linii
Grubość linii pisma technicznego jest również istotna.
Zwykle używamy cienkopisów o grubości 0.25 mm lub 0.35 mm.
Grubość linii powinna być jednolita na całym rysunku.
Odstępy między literami i słowami
Odstępy wpływają na czytelność.
Odstęp między literami powinien być równy około połowie grubości linii.
Odstęp między słowami powinien być równy około jednej wysokości litery.
Kąt nachylenia
Pismo techniczne jest zwykle proste, bez nachylenia.
Jeśli jednak używamy pisma pochylonego, kąt nachylenia powinien być stały (zwykle 75 stopni).
Użycie Szablonów do Pisania
Szablony są bardzo pomocne. Ułatwiają rysowanie liter i cyfr.
Szablony mają różne rozmiary i style pisma.
Przyłóż szablon do papieru. Następnie obrysuj litery lub cyfry.
Upewnij się, że szablon jest stabilny podczas obrysowywania.
Pisanie Ręczne – Wskazówki
Jeśli piszesz ręcznie, potrzebujesz dużo praktyki.
Użyj ołówka mechanicznego z cienkim grafitem (0.5 mm lub 0.7 mm).
Delikatnie szkicuj litery. Potem poprawiaj linie.
Użyj gumki, aby usunąć zbędne linie.
Pamiętaj o zachowaniu proporcji i wysokości liter.
Znaczenie Czytelności
Czytelność jest najważniejsza. Pismo techniczne musi być zrozumiałe.
Unikaj niepotrzebnych ozdobników i skomplikowanych krojów pisma.
Sprawdzaj dokładnie rysunek. Upewnij się, że wszystko jest czytelne.
Pamiętaj, że rysunek techniczny to dokument. Musi być precyzyjny.
Przykłady Zastosowań
Pismo techniczne na papierze milimetrowym jest używane w wielu dziedzinach.
W architekturze do rysowania planów budynków.
W inżynierii mechanicznej do projektowania maszyn i urządzeń.
W elektronice do tworzenia schematów obwodów.
W geodezji do sporządzania map i planów terenowych.
Ćwiczenia Praktyczne
Najlepszym sposobem na naukę jest praktyka.

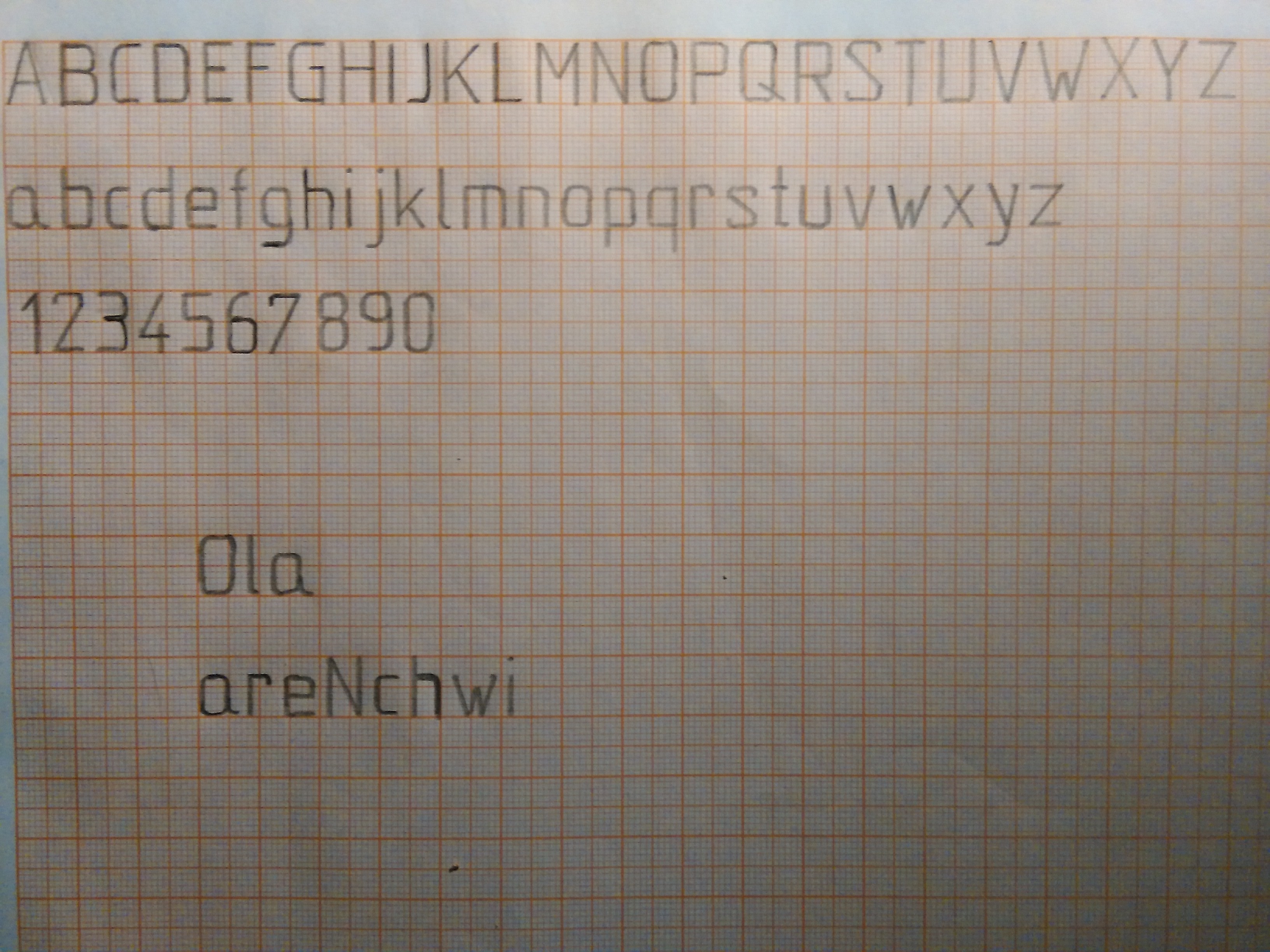

Spróbuj narysować kilka prostych liter i cyfr na papierze milimetrowym.
Użyj szablonu lub spróbuj pisać ręcznie.
Zwróć uwagę na wysokość liter, grubość linii i odstępy.
Poproś kogoś o sprawdzenie Twojej pracy. Poproś o uwagi.
Najczęstsze Błędy
Uważaj na najczęstsze błędy.
Nierówna wysokość liter.
Zbyt duże lub zbyt małe odstępy.
Niewłaściwa grubość linii.
Nieklarowne i nieczytelne litery.
Podsumowanie
Gratulacje! Przeszliśmy przez najważniejsze zagadnienia dotyczące Pisma Technicznego na Papierze Milimetrowym.
Pamiętaj, papier milimetrowy ułatwia precyzyjne rysowanie.
Pismo techniczne musi być czytelne i jednoznaczne.
Używaj szablonów lub ćwicz pisanie ręczne.
Zwracaj uwagę na wysokość liter, grubość linii i odstępy.
Powodzenia na egzaminie!
