Rysunek techniczny. To język inżynierów.
Wyobraź sobie, że budujesz dom. Nie możesz tylko powiedzieć: "Chcę duży dom z oknami". Musisz dać szczegółowe instrukcje.
Rysunek techniczny to właśnie te instrukcje.
Pismo Techniczne
Pismo techniczne to standardowy sposób pisania na rysunkach. Jest czytelne i precyzyjne.
Pomyśl o tym jak o alfabecie dla rysunków.
Musisz go znać, żeby zrozumieć plany.
Jest kilka zasad, których musisz się nauczyć.
Wysokość liter
Litery mają określoną wysokość. Na przykład, standardowa wysokość to 3.5 mm lub 5 mm.
Wyobraź sobie linijkę. Musisz użyć tej wysokości dla wszystkich liter.
To jak w matematyce – wszystko musi być dokładne.
Wyższa litera dla tytułów, mniejsza dla notatek.
Grubość linii
Linie w literach też mają grubość. Jest związana z wysokością liter.
Jeśli litera jest wyższa, linia jest grubsza.
Pomyśl o długopisie. Musisz użyć odpowiedniego długopisu.
Cieńszy do małych liter, grubszy do dużych.
Nachylenie
Czasami pismo techniczne jest pochylone. To dodaje elegancji.
Standardowe nachylenie to 75 stopni.
Weź kątomierz. Zmierz kąt.
To jak pisanie kursywą, ale bardziej techniczne.

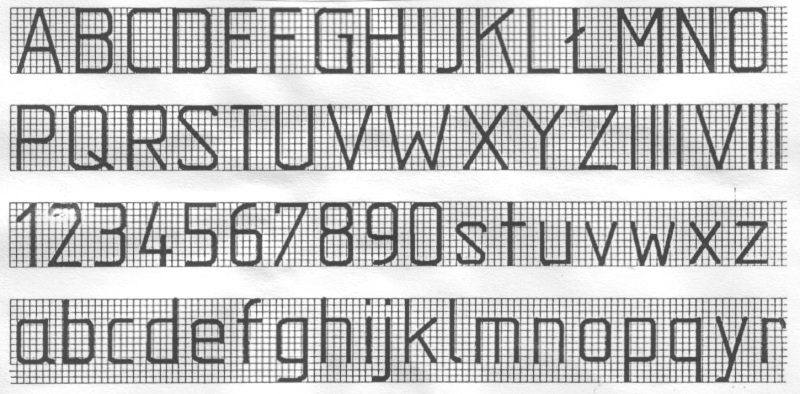

Blok Milimetrowy
Blok milimetrowy to papier w kratkę. Każda kratka ma 1 mm x 1 mm.
To idealne narzędzie do pisma technicznego.
Kratki pomagają zachować proporcje i odległości.
Wyobraź sobie arkusz kalki technicznej. Tylko w kratkę.
Ułatwia rysowanie linii prostych i pisanie równych liter.

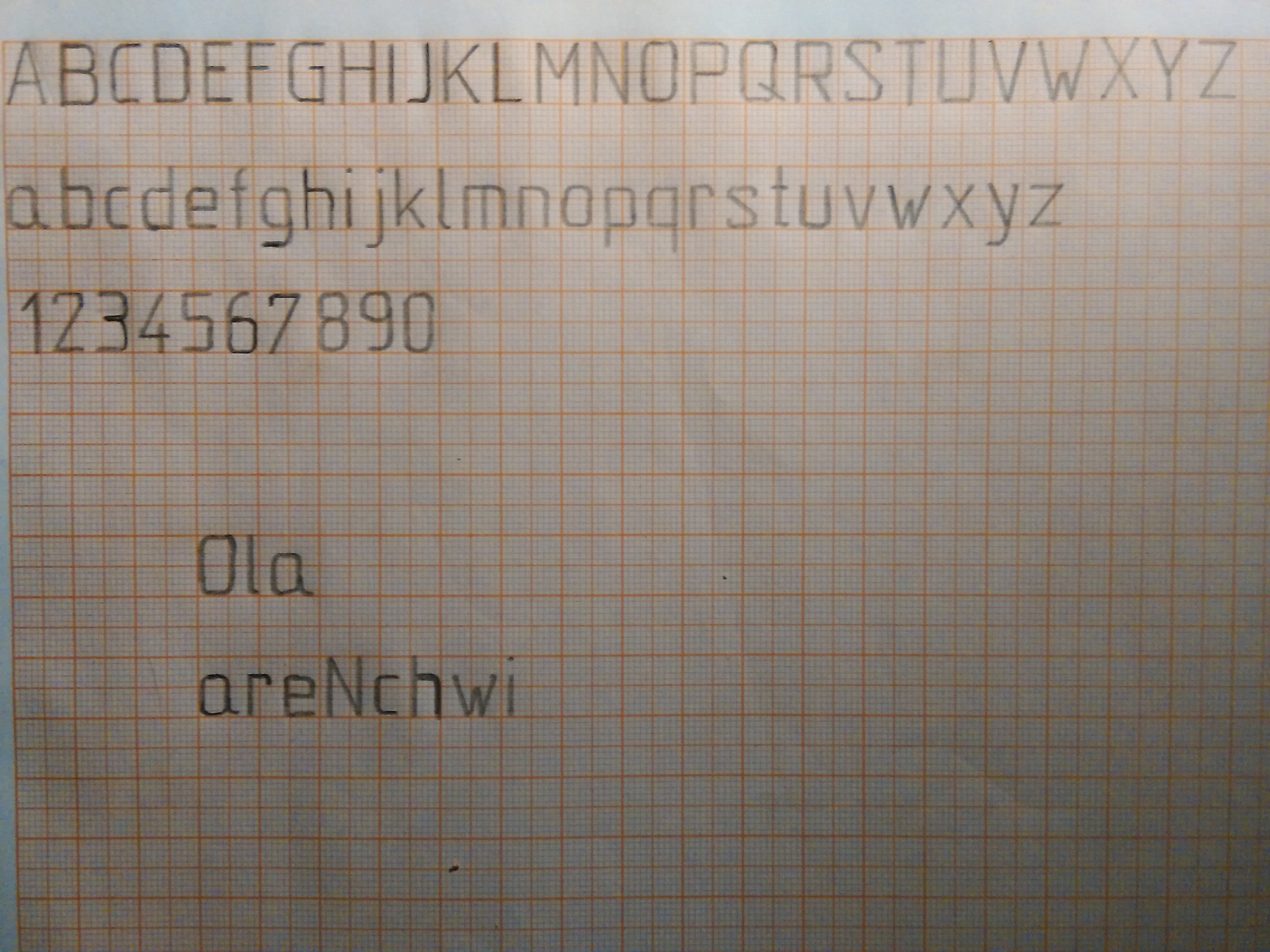

Użycie Bloku Milimetrowego
Najpierw musisz wybrać odpowiednią wysokość liter.
Potem użyj kratki, żeby zmierzyć wysokość.
Narysuj górną i dolną linię dla liter.
Pomiędzy tymi liniami pisz litery.
Kratki pomagają utrzymać stałą wysokość i odstępy.
Pamiętaj o grubości linii. Użyj odpowiedniego pisaka.
Jeśli piszesz pochylonym pismem, użyj kątomierza, żeby utrzymać kąt.
Przykład
Chcesz napisać "RYSUNEK TECHNICZNY" pismem technicznym o wysokości 5mm.
1. Weź blok milimetrowy.
2. Zmierz 5 kratek w pionie. To będzie wysokość litery.
3. Narysuj górną i dolną linię.
4. Napisz "RYSUNEK TECHNICZNY" pomiędzy tymi liniami.
5. Użyj pisaka o odpowiedniej grubości.
6. Utrzymuj równe odstępy między literami. Kratki ci w tym pomogą.
Ćwiczenia
Ćwicz pisanie różnych liter i cyfr.
Spróbuj różnych wysokości liter.
Pisz prosto i pochylone.
Używaj różnych pisaków.
Im więcej ćwiczysz, tym lepiej ci to wyjdzie.
Podsumowanie
Pismo techniczne na bloku milimetrowym to podstawa rysunku technicznego.
To umiejętność, którą możesz opanować z czasem.
Pamiętaj o zasadach: wysokość, grubość linii, nachylenie.
Używaj bloku milimetrowego, żeby zachować proporcje.
Ćwicz regularnie, a staniesz się ekspertem.
Teraz możesz zacząć czytać i tworzyć profesjonalne rysunki techniczne!
