Pismo Techniczne Alfabet Małe Litery, czyli techniczny alfabet małymi literami, odgrywa kluczową rolę w tworzeniu czytelnych i precyzyjnych rysunków technicznych. Jego znajomość jest niezbędna dla każdego inżyniera, architekta, projektanta i wszystkich osób zaangażowanych w tworzenie dokumentacji technicznej. Użycie standardowych krojów pisma zapewnia jednolite i łatwe do zrozumienia informacje w projektach.
Definicja i Znaczenie
Pismo techniczne to zestandaryzowany sposób pisania używany w rysunkach technicznych i dokumentacji. Małe litery, obok wielkich, są integralną częścią tego systemu. Mają precyzyjnie określone kształty i proporcje, aby zapewnić czytelność nawet w przypadku zmniejszonych kopii rysunków. Konsekwentne stosowanie pisma technicznego minimalizuje ryzyko nieporozumień i błędów interpretacyjnych.
Celem stosowania pisma technicznego jest zapewnienie jednoznaczności i łatwości odczytu niezależnie od osoby, która rysunek czyta. Dobre pismo techniczne charakteryzuje się regularnością, jednolitością grubości linii oraz odpowiednimi odstępami między literami i wyrazami. Małe litery, ze względu na swoją specyfikę, wymagają szczególnej uwagi podczas tworzenia.
Charakterystyka Małych Liter w Piśmie Technicznym
Małe litery w piśmie technicznym charakteryzują się pewnymi specyficznymi cechami. Wysokość małych liter jest zazwyczaj mniejsza niż wysokość liter wielkich. Proporcje między wysokością litery a grubością linii są ściśle określone normami. Wykorzystanie odpowiednich narzędzi, takich jakRapidograf, cienkopisy, czy specjalne szablony, ułatwia zachowanie tych proporcji i precyzję.

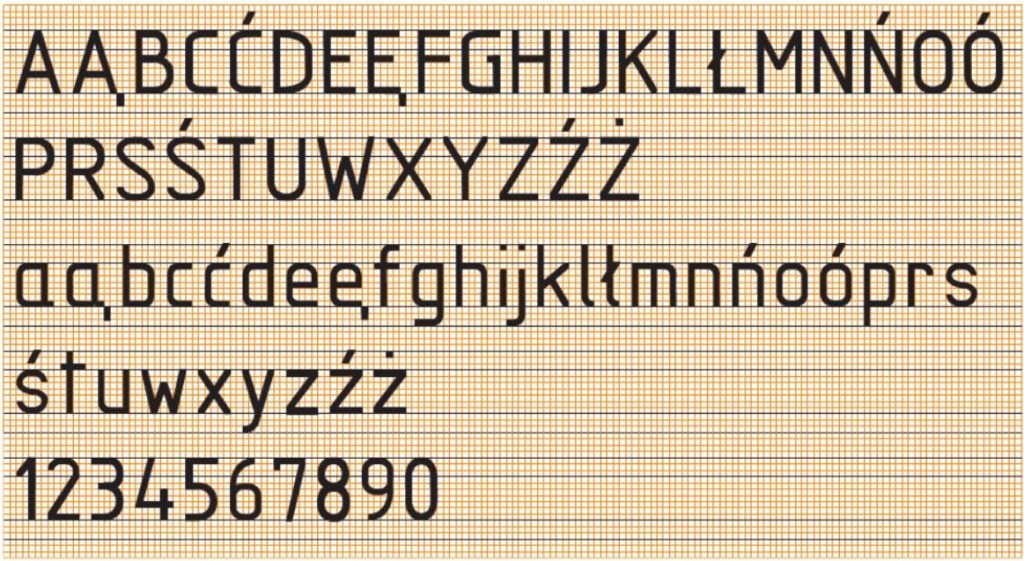

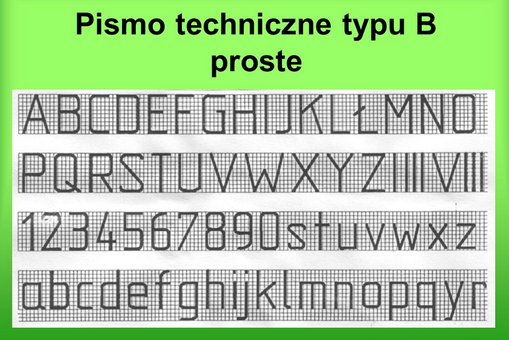

Ważnym elementem jest także kształt poszczególnych liter. Każda litera, od a do z, ma swój zdefiniowany wygląd. Należy unikać ozdobników i niepotrzebnych upiększeń. Priorytetem jest prostota i czytelność. Odstępy między literami i wyrazami również są regulowane, aby zapewnić optymalną czytelność tekstu.
Zasady i Normy
Istnieją normy, które regulują zasady stosowania pisma technicznego, w tym również małych liter. Te normy określają m.in. wysokość liter, grubość linii, odstępy między literami i wyrazami oraz kształty poszczególnych liter. Znajomość tych norm jest kluczowa dla tworzenia profesjonalnej dokumentacji technicznej. Jedną z ważniejszych norm jest norma ISO 3098, która definiuje wymagania dotyczące pisma technicznego używanego w rysunkach.
Normy te zapewniają spójność i czytelność dokumentacji technicznej niezależnie od kraju czy firmy, w której została ona stworzona. Dzięki nim inżynierowie i projektanci na całym świecie mogą bez problemu rozumieć rysunki techniczne. Przestrzeganie norm jest szczególnie istotne w branżach, gdzie precyzja i bezpieczeństwo są najważniejsze, np. w lotnictwie, budownictwie i inżynierii mechanicznej.
Praktyczne Zastosowanie
Małe litery w piśmie technicznym są powszechnie stosowane w rysunkach technicznych do opisywania elementów, wymiarowania, dodawania notatek i komentarzy. Używa się ich zarówno w rysunkach odręcznych, jak i w rysunkach tworzonych za pomocą programów CAD (Computer-Aided Design). Ich użycie pozwala na umieszczenie dużej ilości informacji na rysunku bez utraty czytelności.
Przykładowo, małe litery są używane do oznaczania średnic otworów (np. φ10), podawania tolerancji wymiarowych (np. ±0.1 mm), opisywania materiałów (np. stal nierdzewna) oraz dodawania uwag dotyczących wykonania (np. powierzchnia szlifowana). W programach CAD, takich jak AutoCAD czy SolidWorks, dostępne są narzędzia pozwalające na automatyczne wstawianie tekstów zgodnie z normami pisma technicznego.
Przykłady i Ćwiczenia
Aby opanować umiejętność pisania technicznego małymi literami, warto wykonywać regularne ćwiczenia. Można zacząć od rysowania poszczególnych liter, zwracając uwagę na ich proporcje i kształty. Następnie można ćwiczyć pisanie słów i zdań, dbając o odpowiednie odstępy między literami i wyrazami. Można również kopiować istniejące rysunki techniczne, aby zapoznać się z praktycznym zastosowaniem pisma technicznego.
Przykładowe ćwiczenie: narysuj linijkę z podziałką co 1 mm, oznaczając każdy milimetr małą literą "m". Dodatkowo, opisz materiał linijki (np. "tworzywo sztuczne") używając małych liter pisma technicznego. Kolejnym ćwiczeniem może być wymiarowanie prostego kształtu, takiego jak prostokąt, używając małych liter do oznaczania wymiarów (np. "szerokość: 50 mm", "wysokość: 30 mm").
Narzędzia i Materiały
Do tworzenia pisma technicznego małymi literami można używać różnych narzędzi. Tradycyjnie używano Rapidografów o różnej grubości linii. Obecnie popularne są cienkopisy, które zapewniają precyzyjne i równomierne linie. Można również używać specjalnych szablonów z literami, które ułatwiają rysowanie liter o odpowiednich kształtach i proporcjach.
Ważne jest również odpowiednie podłoże do rysowania. Najlepiej używać papieru kreślarskiego lub kalki technicznej, które zapewniają gładką powierzchnię i dobrą przyczepność tuszu lub atramentu. W przypadku rysunków tworzonych za pomocą programów CAD, narzędziem jest odpowiednie oprogramowanie z funkcjami pisma technicznego.
Podsumowanie
Pismo Techniczne Alfabet Małe Litery jest nieodzownym elementem tworzenia precyzyjnej i czytelnej dokumentacji technicznej. Znajomość zasad i norm pisma technicznego, regularne ćwiczenia oraz stosowanie odpowiednich narzędzi pozwalają na opanowanie tej umiejętności. Pamiętaj, że konsekwentne stosowanie pisma technicznego minimalizuje ryzyko błędów i nieporozumień, co przekłada się na jakość i efektywność pracy inżynierów, architektów i projektantów. Opanowanie tego alfabetu jest kluczowe dla każdego, kto chce profesjonalnie zajmować się rysunkiem technicznym.
