Książka Osiowski Szabatin Podstawy Teorii Obwodów to klasyczny podręcznik do elektrotechniki. Jest powszechnie używana w Polsce na poziomie uniwersyteckim i politechnicznym. Obejmuje szeroki zakres zagadnień związanych z analizą i syntezą obwodów elektrycznych.
Zakres Materiału
Książka rozpoczyna się od podstawowych praw i definicji. Następnie przechodzi do analizy obwodów prądu stałego (DC). Później wprowadza analizę obwodów prądu zmiennego (AC) z elementami RLC. W kolejnych rozdziałach omawia metody analizy obwodów liniowych i nieliniowych. Zawiera też wprowadzenie do teorii dwójników i czwórników. Nie pomija też zagadnień związanych z transformatą Laplace’a i analizą w dziedzinie częstotliwości.
Dla nauczyciela ważne jest, aby zrozumieć strukturę książki. Pozwala to na odpowiednie rozplanowanie materiału. Trzeba dostosować go do poziomu i możliwości studentów. Podzielenie materiału na mniejsze, bardziej przyswajalne części jest kluczowe. W ten sposób unikniemy przeciążenia informacjami.
Metody Nauczania
Wprowadzenie do Praw Kirchhoffa
Zacznij od podstaw: prawa Kirchhoffa. Wyjaśnij, że są to fundamentalne zasady zachowania energii i ładunku w obwodach elektrycznych. Użyj prostych przykładów obwodów z kilkoma rezystorami i źródłami napięcia. Wykorzystaj wizualizacje, takie jak animacje przepływu prądu. Pomogą one zrozumieć, jak prąd rozgałęzia się w węzłach. Zastosuj interaktywne symulacje obwodów.
Ważne jest, aby pokazać, jak prawa Kirchhoffa są używane w praktyce. Rozwiąż kilka przykładów krok po kroku. Studenci powinni aktywnie uczestniczyć w rozwiązywaniu problemów. Zachęć ich do zadawania pytań i dyskutowania różnych podejść. Można również zorganizować konkursy w rozwiązywaniu zadań. Uatrakcyjnią one naukę.
Analiza Obwodów DC i AC
Po opanowaniu praw Kirchhoffa przejdź do analizy obwodów prądu stałego (DC). Omów metodę prądów oczkowych i metodę napięć węzłowych. Wyjaśnij, kiedy i dlaczego używamy konkretnej metody. Porównaj te metody. Zwróć uwagę na ich zalety i wady. Użyj różnych przykładów obwodów, aby zademonstrować, jak stosować te metody.
Następnie wprowadź analizę obwodów prądu zmiennego (AC). Wyjaśnij pojęcie impedancji i admitancji. Omów elementy RLC i ich wpływ na zachowanie się obwodu AC. Użyj diagramów wskazowych, aby wizualizować napięcia i prądy w obwodach AC. Wykorzystaj symulacje, aby pokazać zmiany fazowe między napięciem i prądem. Zaprezentuj pojęcie rezonansu.
Dwójniki i Czwórniki
Wprowadź pojęcie dwójnika i czwórnika jako bloków składowych bardziej złożonych systemów. Wyjaśnij parametry opisujące dwójniki i czwórniki. Pokaż, jak łączyć dwójniki i czwórniki szeregowo i równolegle. Użyj przykładów filtrów i wzmacniaczy, aby zademonstrować praktyczne zastosowania. Można wykorzystać programy symulacyjne.
Transformaty Laplace’a

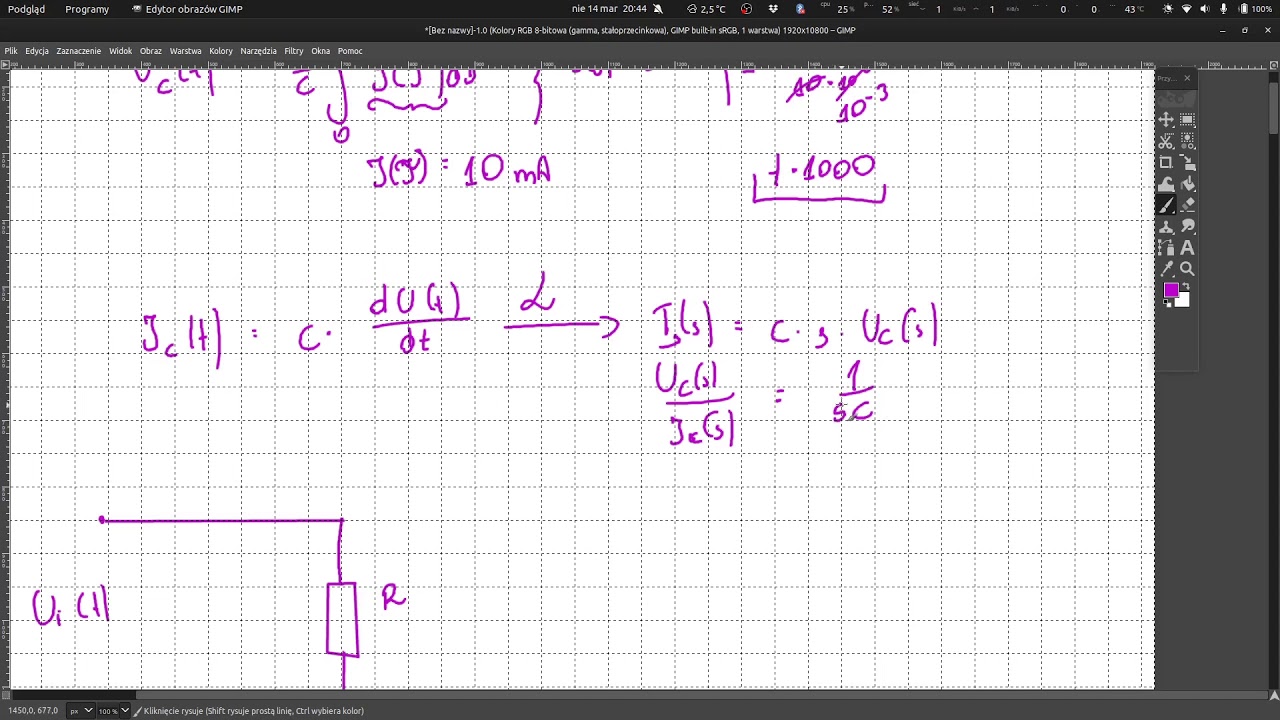

Wyjaśnij, że transformata Laplace’a jest narzędziem do analizy obwodów w dziedzinie częstotliwości. Pokaż, jak transformata Laplace’a upraszcza rozwiązywanie równań różniczkowych opisujących obwody. Rozwiąż przykłady obwodów z elementami RLC, używając transformaty. Podkreśl, jak transformata Laplace’a pomaga w analizie stabilności obwodów.
Typowe Błędy Studentów
Studenci często mają problemy z poprawnym stosowaniem praw Kirchhoffa. Często mylą kierunki prądów i napięć. Mają trudności z identyfikacją węzłów i oczek w obwodach. Staraj się to minimalizować poprzez powtarzanie podstaw i zadawanie zadań na różnych poziomach trudności.
Kolejnym typowym błędem jest mylenie impedancji i rezystancji. Studenci często nie rozumieją, że impedancja jest liczbą zespoloną. Nie potrafią poprawnie obliczać impedancji dla różnych elementów RLC. Dodatkowo studenci mylą pojęcia mocy czynnej, biernej i pozornej w obwodach AC. Staraj się dawać proste przykłady i analogie. Może to ułatwić zrozumienie.
Częstym problemem jest również nieumiejętność rozwiązywania równań różniczkowych opisujących obwody. Studenci często nie rozumieją, jak stosować transformatę Laplace’a. Nie potrafią poprawnie przekształcać równań z dziedziny czasu do dziedziny częstotliwości. Pomocne może być przypomnienie podstaw matematyki.
Uatrakcyjnienie Nauki
Używaj interaktywnych symulacji obwodów, takich jak LTspice lub Multisim. Pozwalają one studentom eksperymentować z różnymi obwodami i obserwować ich zachowanie w czasie rzeczywistym. Organizuj laboratoria, w których studenci będą mogli budować i testować rzeczywiste obwody. Pozwoli to na praktyczne zastosowanie teorii.
Wykorzystuj studia przypadków (case studies) z życia wziętych, aby pokazać, jak teoria obwodów jest używana w różnych dziedzinach inżynierii. Przykłady takie jak projektowanie filtrów audio, stabilizacja zasilaczy, czy analiza systemów energetycznych mogą być bardzo interesujące. Organizuj konkursy w rozwiązywaniu problemów związanych z analizą obwodów.
Zachęcaj studentów do samodzielnego poszukiwania informacji na temat teorii obwodów. Polecaj im ciekawe artykuły, książki i strony internetowe. Organizuj dyskusje na forum internetowym lub podczas zajęć. Wymiana wiedzy i doświadczeń między studentami może być bardzo wartościowa. Nie zapominaj o humorze i pozytywnym nastawieniu.
Pamiętaj, że nauka teorii obwodów wymaga czasu i wysiłku. Bądź cierpliwy i wyrozumiały dla studentów. Oferuj pomoc i wsparcie. Stwórz atmosferę, w której studenci będą czuli się komfortowo zadając pytania i dzieląc się swoimi wątpliwościami. Regularny kontakt i interakcja ze studentami to klucz do sukcesu.
Książka Osiowski Szabatin Podstawy Teorii Obwodów to solidna podstawa do nauki elektrotechniki. Skuteczne metody nauczania, uwzględnienie typowych błędów i uatrakcyjnienie procesu dydaktycznego pomogą studentom w pełnym zrozumieniu tego kluczowego przedmiotu.
