Cześć! Przygotowujesz się do egzaminu z indukcyjności własnej cewki? Super! Pomogę Ci to zrozumieć krok po kroku.

Wprowadzenie do Indukcyjności Własnej

Indukcyjność własna (L) to właściwość cewki, która przeciwstawia się zmianom prądu płynącego przez nią. Wyobraź sobie, że to taki opór, ale nie dla samego prądu, a dla *zmian* prądu. Mierzymy ją w henrach (H).

Cewka "nie lubi" gwałtownych zmian prądu. Gdy prąd rośnie, cewka generuje napięcie, które próbuje go zmniejszyć. I na odwrót.

Czynniki Wpływające na Indukcyjność Własną

Od czego zależy ta "niechęć" do zmian prądu, czyli indukcyjność? Kilka czynników ma na to wpływ. Przyjrzyjmy się im po kolei.

1. Liczba Zwojów (N)

Im więcej zwojów ma cewka, tym większa jej indukcyjność. To proste! Każdy zwoj przyczynia się do wytworzenia pola magnetycznego.

Wzrost liczby zwojów powoduje, że pole magnetyczne jest silniejsze, a to z kolei zwiększa indukcyjność. L rośnie wraz z N.

2. Pole Przekroju Poprzecznego Cewki (A)

Pole przekroju poprzecznego cewki (A) to powierzchnia koła (jeśli cewka jest cylindryczna) ograniczona przez zwoje. Im większe to pole, tym większa indukcyjność.

Większe pole przekroju poprzecznego oznacza więcej miejsca na przepływ strumienia magnetycznego. Zatem L rośnie wraz z A.

3. Długość Cewki (l)

Długość cewki (l) to odległość między końcami cewki (wzdłuż osi cewki). Im krótsza cewka, tym większa indukcyjność (przy tej samej liczbie zwojów i polu przekroju).

Krótsza cewka oznacza, że strumień magnetyczny jest bardziej skoncentrowany. Czyli L maleje wraz z rosnącym l.

4. Przepuszczalność Magnetyczna Rdzenia (μ)

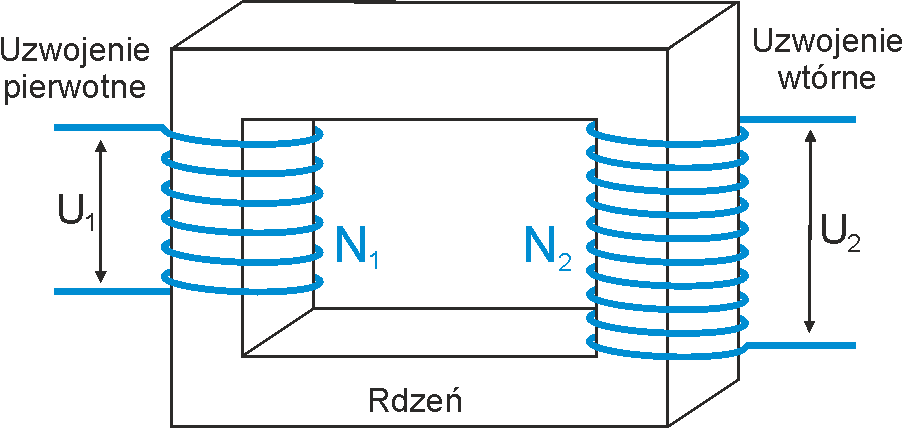

Rdzeń to materiał umieszczony wewnątrz cewki. Przepuszczalność magnetyczna (μ) rdzenia określa, jak łatwo materiał ten przewodzi strumień magnetyczny.

Rdzeń z materiału ferromagnetycznego (np. żelazo) ma wysoką przepuszczalność magnetyczną. Wprowadzenie takiego rdzenia znacznie zwiększa indukcyjność cewki.

Rdzeń powietrzny ma przepuszczalność bliską 1. Zatem L rośnie wraz z rosnącym μ.

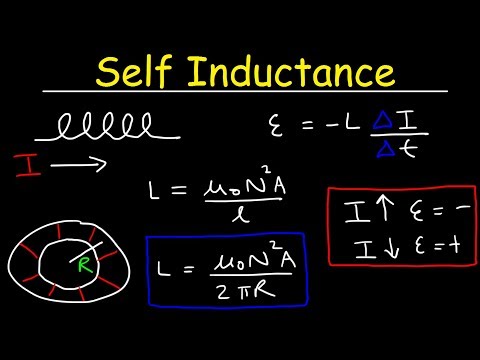

Wzór na Indukcyjność Cewki

Teraz, gdy znamy czynniki wpływające na indukcyjność, możemy spojrzeć na wzór, który je łączy. Dla cewki o długości l i polu przekroju A, wypełnionej materiałem o przepuszczalności μ, indukcyjność L wyraża się wzorem:

L = (μ * N2 * A) / l

Gdzie:

  • L – indukcyjność (w henrach)
  • μ – przepuszczalność magnetyczna rdzenia
  • N – liczba zwojów
  • A – pole przekroju poprzecznego cewki
  • l – długość cewki

Spójrz na wzór! Widzisz, jak liczba zwojów podniesiona do kwadratu ma duży wpływ! Zmiana materiału rdzenia też robi różnicę.

Przykładowe Zadanie

Załóżmy, że masz cewkę powietrzną o 100 zwojach, polu przekroju 1 cm2 i długości 10 cm. Jaka jest jej indukcyjność?

μ0 = 4π × 10-7 H/m (przepuszczalność magnetyczna próżni/powietrza)

A = 1 cm2 = 1 × 10-4 m2

l = 10 cm = 0.1 m

L = (4π × 10-7 * 1002 * 1 × 10-4) / 0.1 ≈ 1.26 × 10-7 H = 0.126 μH

Niewiele, prawda? Teraz wyobraź sobie, co by się stało, gdybyśmy dodali rdzeń ferromagnetyczny o przepuszczalności 1000!

Podsumowanie Kluczowych Punktów

Aby dobrze przygotować się do egzaminu, zapamiętaj:

  • Indukcyjność własna (L) to miara "niechęci" cewki do zmian prądu.
  • Liczba zwojów (N): im więcej zwojów, tym większa indukcyjność.
  • Pole przekroju poprzecznego (A): im większe pole, tym większa indukcyjność.
  • Długość cewki (l): im krótsza cewka, tym większa indukcyjność.
  • Przepuszczalność magnetyczna rdzenia (μ): im wyższa przepuszczalność, tym większa indukcyjność.
  • Wzór: L = (μ * N2 * A) / l

Pamiętaj, żeby dobrze zrozumieć wzór i wiedzieć, jak poszczególne czynniki wpływają na indukcyjność. Powodzenia na egzaminie! Wierzę w Ciebie!

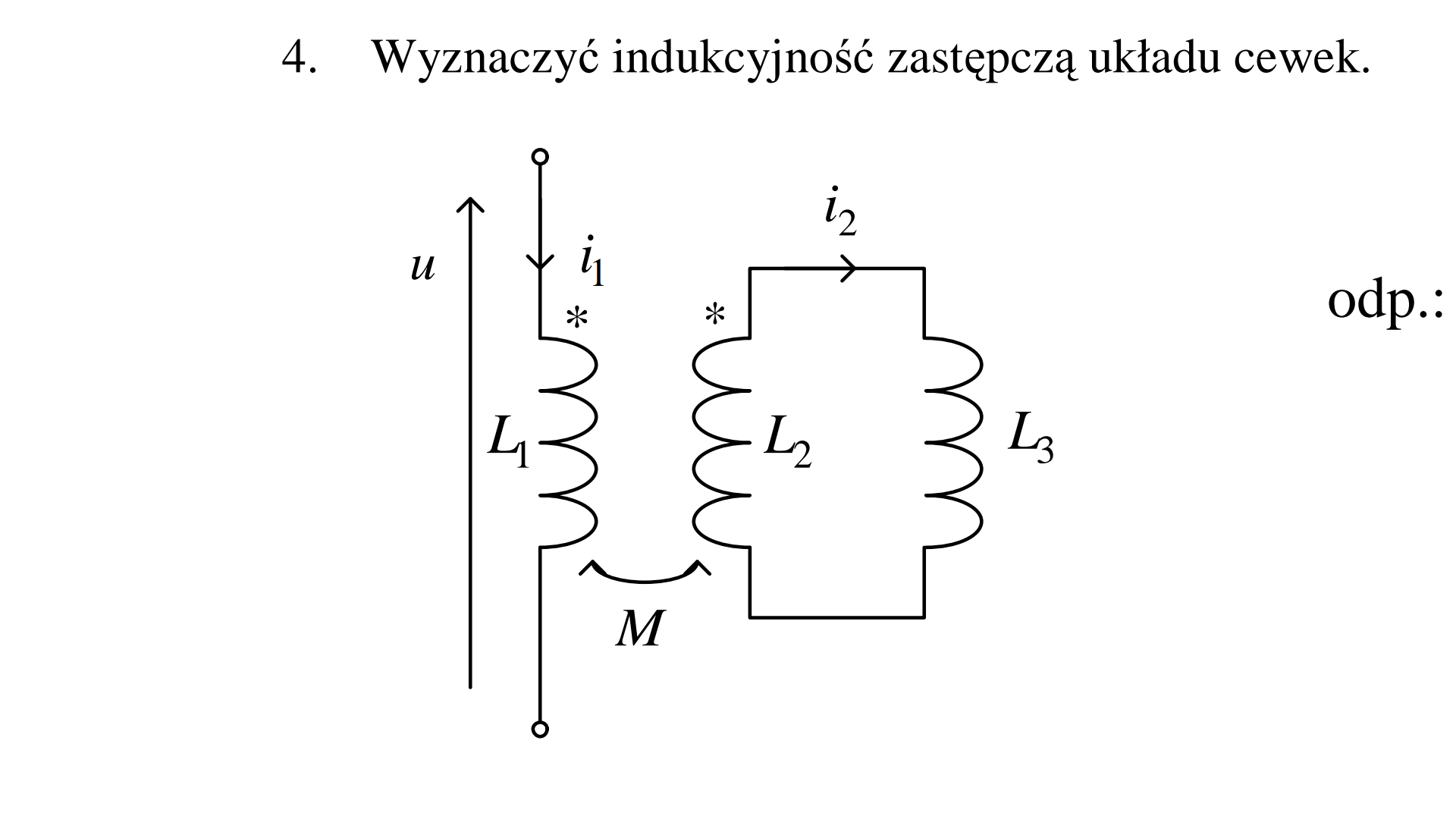

Jakie jest poprawne drugie równanie dla indukcyjności zastępczej układu Od Czego Zalezy Indukcyjnosc Wlasna Cewki
