Natezenie pradu, oznaczane literą I, to podstawowe pojęcie w elektrotechnice. Opisuje ono ilość ładunku elektrycznego przepływającego przez przewodnik w jednostce czasu. Zrozumienie, jak obliczyć I w różnych sytuacjach, jest kluczowe do analizy obwodów elektrycznych.
Podstawowe wzory i definicje
Podstawowym wzorem na natężenie prądu jest: I = Q / t, gdzie Q to ładunek elektryczny wyrażony w kulombach (C), a t to czas wyrażony w sekundach (s). Wynik otrzymujemy w amperach (A). Jeden amper to przepływ jednego kulomba ładunku w ciągu jednej sekundy. Warto zapamiętać ten wzór, ponieważ jest on fundamentem do dalszych obliczeń.

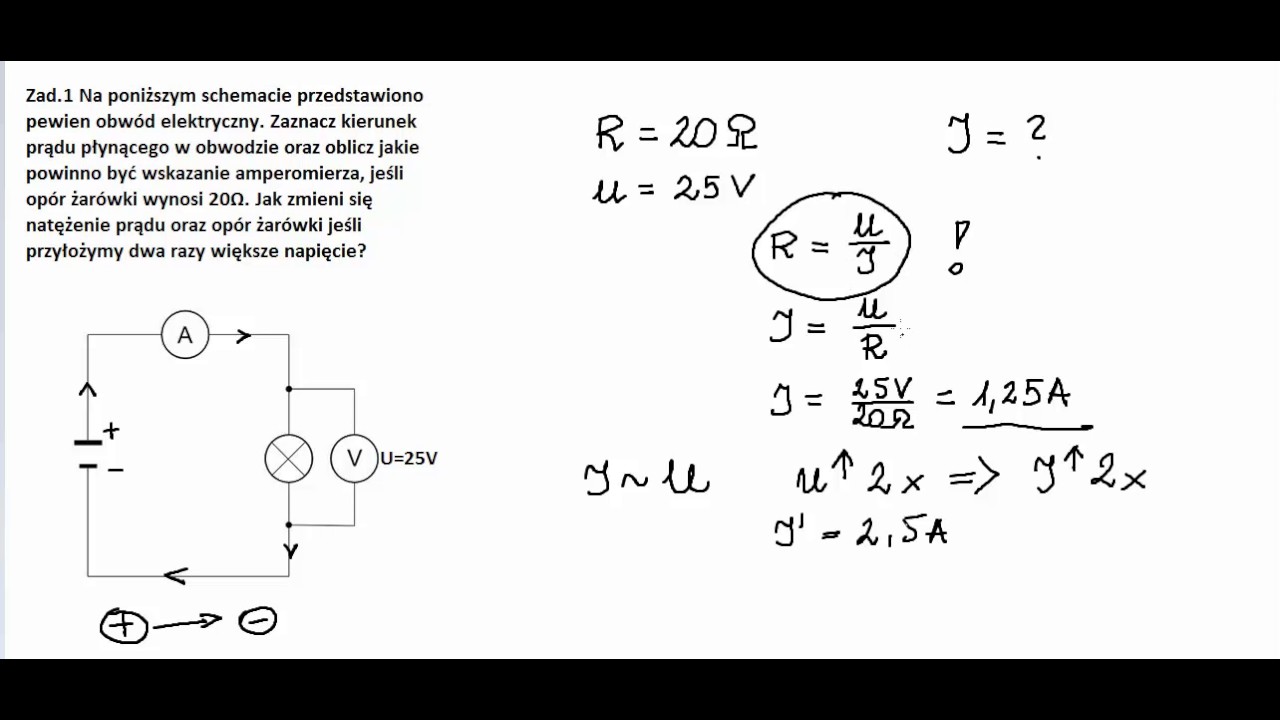

Istnieje również związek między natężeniem prądu, napięciem (U) i rezystancją (R), opisany przez prawo Ohma: I = U / R. Napięcie mierzymy w woltach (V), a rezystancję w omach (Ω). Prawo Ohma jest jednym z najważniejszych praw w elektrotechnice i pozwala na obliczanie I, gdy znamy U i R.

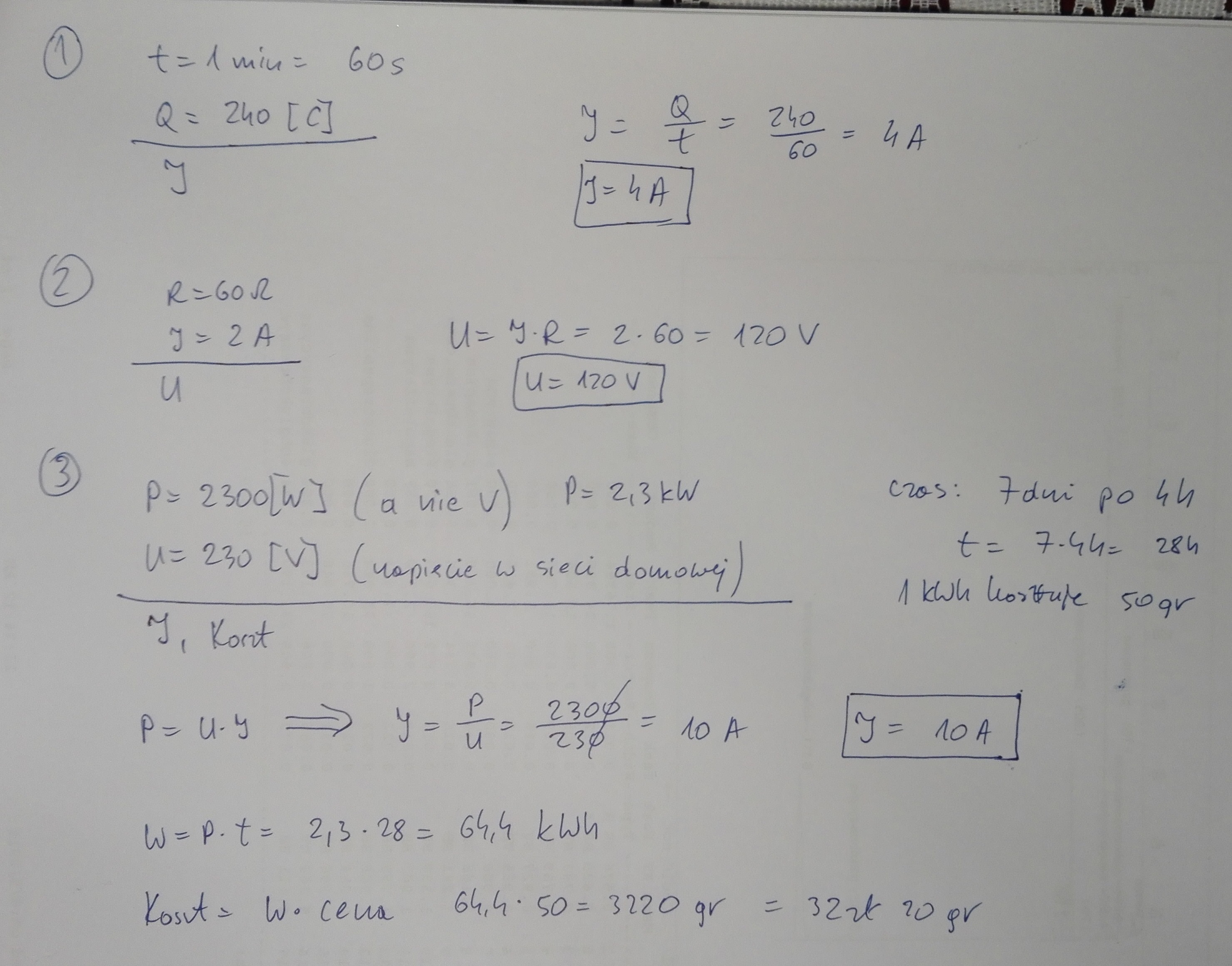

Przykład 1: Przez przewodnik przepływa ładunek 10 kulombów w ciągu 2 sekund. Oblicz natężenie prądu. Używamy wzoru I = Q / t. I = 10 C / 2 s = 5 A. Natężenie prądu wynosi 5 amperów.
Obliczanie natężenia prądu w obwodach szeregowych
W obwodzie szeregowym elementy (np. rezystory) są połączone jeden za drugim. Przez każdy element w obwodzie szeregowym przepływa ten sam prąd. Aby obliczyć I w takim obwodzie, najpierw obliczamy rezystancję zastępczą (Rz) całego obwodu. Sumujemy wszystkie rezystancje: Rz = R1 + R2 + R3 + ....
Następnie, znając napięcie źródła (U) i Rz, obliczamy I za pomocą prawa Ohma: I = U / Rz. Otrzymana wartość to natężenie prądu przepływającego przez każdy element obwodu szeregowego. Zrozumienie tego jest kluczowe do projektowania i analizy obwodów szeregowych.
Przykład 2: W obwodzie szeregowym znajdują się dwa rezystory: R1 = 10 Ω i R2 = 20 Ω. Napięcie źródła wynosi 9 V. Oblicz natężenie prądu w obwodzie. Najpierw obliczamy Rz = 10 Ω + 20 Ω = 30 Ω. Następnie I = 9 V / 30 Ω = 0.3 A. Natężenie prądu wynosi 0.3 ampera.
Obliczanie natężenia prądu w obwodach równoległych

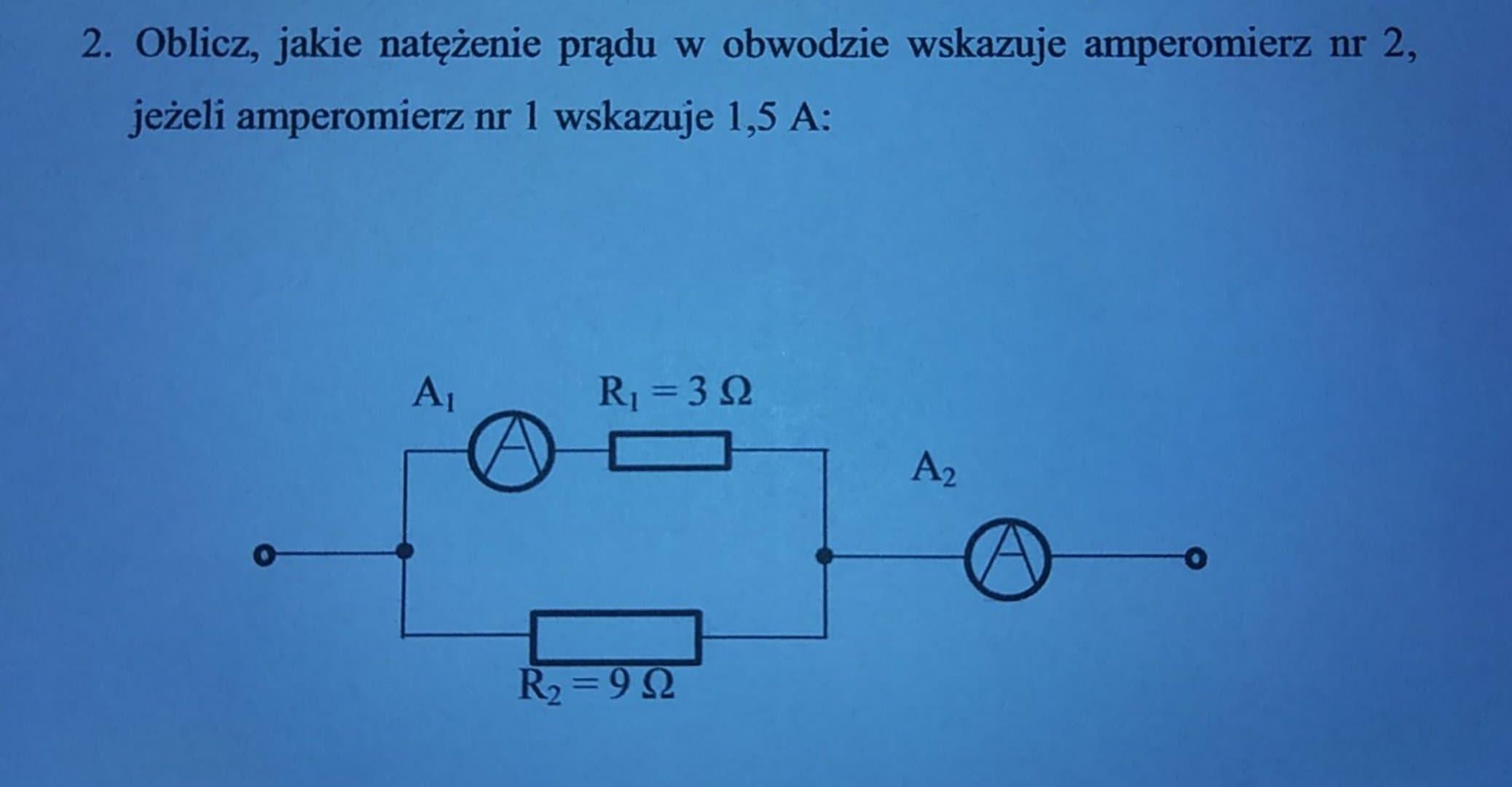

W obwodzie równoległym elementy są połączone tak, że napięcie na każdym elemencie jest takie samo. Prąd rozdziela się na poszczególne gałęzie obwodu. Aby obliczyć I w danej gałęzi obwodu równoległego, używamy prawa Ohma: In = U / Rn, gdzie In to natężenie prądu w gałęzi n, a Rn to rezystancja tej gałęzi.
Całkowite natężenie prądu (Ic) w obwodzie równoległym jest sumą natężeń prądów w poszczególnych gałęziach: Ic = I1 + I2 + I3 + .... Pamiętaj, że napięcie (U) jest takie samo na każdym elemencie w obwodzie równoległym. To upraszcza obliczenia.
Przykład 3: W obwodzie równoległym znajdują się dwa rezystory: R1 = 20 Ω i R2 = 30 Ω. Napięcie źródła wynosi 6 V. Oblicz natężenie prądu w każdej gałęzi i całkowite natężenie prądu. I1 = 6 V / 20 Ω = 0.3 A. I2 = 6 V / 30 Ω = 0.2 A. Ic = 0.3 A + 0.2 A = 0.5 A. Natężenie prądu w pierwszej gałęzi wynosi 0.3 A, w drugiej 0.2 A, a całkowite natężenie prądu wynosi 0.5 A.
Obliczanie natężenia prądu w obwodach mieszanych
Obwody mieszane to kombinacja obwodów szeregowych i równoległych. Aby obliczyć I w takim obwodzie, należy uprościć obwód, zastępując fragmenty szeregowe i równoległe rezystancjami zastępczymi. Robimy to krok po kroku, aż do uzyskania prostego obwodu szeregowego lub równoległego, który możemy łatwo obliczyć.
Następnie obliczamy I w uproszczonym obwodzie. Na koniec, analizujemy poszczególne fragmenty obwodu, aby obliczyć I w konkretnych elementach, korzystając z praw Ohma i zależności dla obwodów szeregowych i równoległych. Proces ten wymaga staranności i zrozumienia zasad łączenia rezystorów.
Przykład 4: Załóżmy, że mamy obwód z rezystorem R1 połączonym szeregowo z fragmentem równoległym, który zawiera rezystory R2 i R3. Aby obliczyć prąd, najpierw obliczamy rezystancję zastępczą fragmentu równoległego (nazwijmy ją R23). Potem obliczamy rezystancję całkowitą obwodu szeregowego złożonego z R1 i R23. Na końcu, dzielimy napięcie źródła przez rezystancję całkowitą, by uzyskać prąd płynący przez R1. Używając tego prądu i R23 oraz napięcia, możemy wrócić do fragmentu równoległego i wyliczyć prąd przepływający przez R2 i R3.
Praktyczne zastosowania
Obliczanie I jest niezbędne przy projektowaniu i analizie obwodów elektronicznych. Pozwala na dobór odpowiednich elementów, takich jak rezystory, diody i tranzystory, tak aby obwód działał poprawnie i bezpiecznie. Bez tej wiedzy, projektowanie efektywnych i bezpiecznych urządzeń elektronicznych byłoby niemożliwe.
Znajomość I jest również ważna w diagnostyce i naprawie urządzeń elektrycznych. Mierząc I w różnych punktach obwodu, można zidentyfikować uszkodzone elementy i ustalić przyczyny awarii. Umiejętność ta jest bardzo cenna w zawodzie elektryka lub elektronika.
Dodatkowo, obliczanie I pozwala na ocenę poboru mocy przez urządzenia elektryczne. Moc (P) można obliczyć ze wzoru P = U * I. Znając moc i napięcie, możemy obliczyć I: I = P / U. Pozwala to na dobór odpowiednich zabezpieczeń (np. bezpieczników) oraz oszacowanie kosztów zużycia energii. To ważna wiedza dla każdego użytkownika urządzeń elektrycznych.
