Zacznijmy od podstaw. Co to jest skala? Skala to stosunek odległości na mapie lub planie do odpowiadającej jej odległości w rzeczywistości. Używamy skali, żeby zmieścić duże obiekty, takie jak działki, budynki, a nawet miasta, na kartce papieru lub ekranie komputera.
Skala 1:200 oznacza, że jeden centymetr na planie odpowiada 200 centymetrom w rzeczywistości. Innymi słowy, każdy centymetr na rysunku reprezentuje 2 metry w terenie. To bardzo ważne, aby to zrozumieć, zanim zaczniemy rysować.
Jak Przekształcić Rzeczywiste Wymiary na Wymiary na Planie?
Aby narysować plan działki w skali 1:200, musisz przekształcić rzeczywiste wymiary działki na wymiary, które zmieszczą się na twoim papierze lub w programie do rysowania. Użyjemy prostego wzoru. Długość na planie = Długość w rzeczywistości / Skala. Pamiętaj, żeby używać tych samych jednostek miary!
Załóżmy, że twoja działka ma szerokość 10 metrów i długość 20 metrów. Najpierw musimy zamienić metry na centymetry, ponieważ skala jest wyrażona w centymetrach. 10 metrów to 1000 centymetrów, a 20 metrów to 2000 centymetrów. Teraz możemy obliczyć wymiary na planie.
Szerokość na planie = 1000 cm / 200 = 5 cm. Długość na planie = 2000 cm / 200 = 10 cm. To oznacza, że na twoim planie działka będzie miała szerokość 5 cm i długość 10 cm.
Potrzebne Narzędzia
Do narysowania planu działki w skali 1:200 potrzebujesz kilku narzędzi. Podstawą jest oczywiście papier. Polecam użyć papieru milimetrowego, który ułatwi precyzyjne rysowanie. Potrzebujesz również ołówka (najlepiej miękkiego, np. 2B), gumki do mazania, linijki i ekierki do rysowania prostych kątów.
Jeśli wolisz pracować na komputerze, możesz użyć programu CAD (Computer-Aided Design) lub prostszego programu graficznego. Programy CAD oferują większą precyzję i możliwość edycji planu, ale są bardziej skomplikowane w obsłudze. Alternatywnie, możesz użyć programów takich jak Inkscape lub LibreCAD, które są darmowe i łatwiejsze w użyciu dla początkujących.
Krok po Kroku: Rysowanie Planu

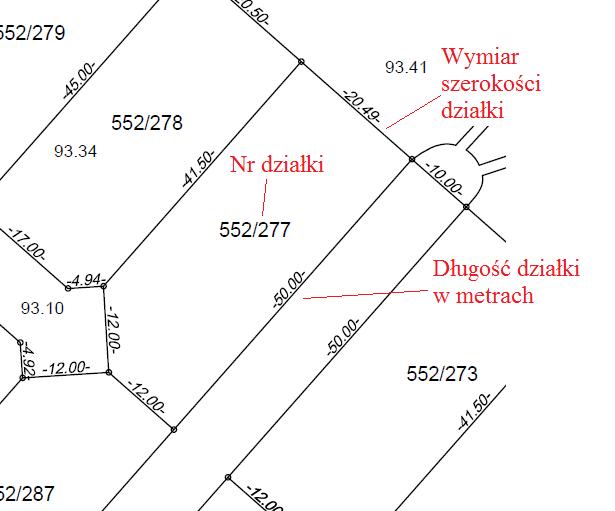

Najpierw, wybierz odpowiedni rozmiar papieru. Upewnij się, że masz wystarczająco dużo miejsca, aby narysować całą działkę w skali 1:200. Oblicz wymiary działki na planie, tak jak pokazaliśmy to wcześniej. Narysuj prostokąt lub inny kształt, który odpowiada kształtowi twojej działki, używając obliczonych wymiarów.
Teraz, zaznacz na planie wszystkie ważne elementy, takie jak granice działki, drogi, budynki, drzewa, ogrodzenia i inne obiekty, które znajdują się na działce. Użyj różnych symboli i kolorów, aby odróżnić poszczególne elementy. Na przykład, możesz użyć linii ciągłej do zaznaczenia granic działki, a linii przerywanej do zaznaczenia ogrodzenia.
Dodaj wymiary do planu. Napisz rzeczywiste wymiary poszczególnych elementów i odległości między nimi. Pamiętaj, żeby pisać wymiary w metrach. Dodaj również strzałkę północy, aby wskazać kierunek północny na planie. To ułatwi orientację w terenie.
Przykłady Symboli i Oznaczeń
Używaj standardowych symboli do oznaczania różnych elementów na planie. Na przykład: drzewo można oznaczyć okręgiem, budynek prostokątem, a studnię małym kółkiem z krzyżykiem w środku. Utwórz legendę, w której wyjaśnisz znaczenie wszystkich użytych symboli.
Linie graniczne działki rysuj grubszą linią niż inne linie. Oznaczenia wjazdu, bramy, ścieżki powinny być jasne i czytelne. Dla terenów zielonych użyj koloru zielonego. Dla elementów betonowych, jak np. fundamenty, zastosuj szary kolor.
Praktyczne Zastosowania Planu Działki
Plan działki w skali 1:200 jest przydatny w wielu sytuacjach. Możesz go użyć do planowania budowy domu, urządzania ogrodu, projektowania instalacji, wyceny nieruchomości, lub do uzyskania pozwolenia na budowę. Dokładny plan działki jest podstawą do wszelkich prac budowlanych i aranżacyjnych.
Wyobraź sobie, że chcesz wybudować altanę w ogrodzie. Dzięki planowi działki możesz łatwo określić najlepsze miejsce na jej lokalizację, uwzględniając wymiary działki, położenie drzew i innych elementów. Możesz również sprawdzić, czy altana nie będzie naruszać przepisów budowlanych dotyczących odległości od granic działki.
Rysowanie planu działki w skali 1:200 może wydawać się trudne na początku, ale z czasem staje się coraz łatwiejsze. Najważniejsze to zrozumieć zasadę skali i precyzyjnie wykonywać pomiary i obliczenia. Pamiętaj, że dokładny plan działki to podstawa do wszelkich prac związanych z twoją nieruchomością. To inwestycja, która zwróci się wielokrotnie.
