Zrozumienie konstrukcji obrazu w zwierciadle wklęsłym stanowi fundament optyki geometrycznej. Jest to temat, który często sprawia uczniom trudności, ale z odpowiednim podejściem staje się fascynującym wprowadzeniem do praw fizyki.
Podstawowe Pojęcia
Przed rozpoczęciem konstrukcji obrazu, upewnij się, że uczniowie rozumieją kilka kluczowych pojęć. Należą do nich: oś optyczna, ognisko (F), środek krzywizny (C) i odległość ogniskowa (f). Wyjaśnij, że oś optyczna to linia przechodząca przez środek zwierciadła. Ognisko jest punktem, w którym zbiegają się promienie światła równoległe do osi optycznej po odbiciu od zwierciadła. Środek krzywizny jest środkiem sfery, której fragment stanowi zwierciadło. Odległość ogniskowa jest połową promienia krzywizny.
Dobrym pomysłem jest użycie fizycznego modelu zwierciadła i promieni świetlnych (np. laserowych) lub prostej animacji, aby pokazać, jak promienie odbijają się od powierzchni zwierciadła i skupiają w ognisku. Dzięki temu uczniowie zobaczą to na własne oczy.
Trzy Główne Promienie
Konstrukcja obrazu opiera się na wykorzystaniu trzech charakterystycznych promieni świetlnych. Każdy z nich ma prostą zasadę odbicia, co ułatwia rysowanie i zrozumienie, gdzie powstanie obraz. Są to:
1. Promień biegnący równolegle do osi optycznej odbija się, przechodząc przez ognisko (F).
2. Promień przechodzący przez ognisko (F) odbija się równolegle do osi optycznej.
3. Promień przechodzący przez środek krzywizny (C) odbija się, wracając po tej samej linii.
Uczniowie muszą zapamiętać te trzy zasady. Można to zrobić poprzez wielokrotne rysowanie schematów i rozwiązywanie prostych zadań. Można też zastosować mnemotechniki lub skojarzenia wizualne.
Konstrukcja Obrazu Krok po Kroku
Proces konstrukcji obrazu w zwierciadle wklęsłym składa się z kilku etapów. Najpierw narysuj oś optyczną i zwierciadło. Następnie zaznacz ognisko (F) i środek krzywizny (C). Umieść obiekt (np. strzałkę) w pewnej odległości od zwierciadła.
Z górnego końca obiektu narysuj dwa promienie: jeden równoległy do osi optycznej i jeden przechodzący przez ognisko. Zastosuj zasady odbicia, aby narysować ich dalszy bieg. Punkt, w którym te promienie się przetną, wyznacza górny koniec obrazu. Trzeci promień przechodzący przez środek krzywizny może być użyty jako potwierdzenie poprawności konstrukcji.
Powtórz ten proces dla dolnego końca obiektu (często zakłada się, że znajduje się on na osi optycznej, co upraszcza konstrukcję). Połącz uzyskane punkty, aby otrzymać obraz. Analiza cech obrazu (rzeczywisty/pozorny, odwrócony/prosty, powiększony/pomniejszony) jest kluczowa dla zrozumienia wpływu odległości przedmiotu od zwierciadła.
Typy Obrazów
W zależności od odległości obiektu od zwierciadła, obraz może być rzeczywisty lub pozorny, odwrócony lub prosty, powiększony, pomniejszony lub tej samej wielkości co obiekt. Przeanalizuj z uczniami różne przypadki:

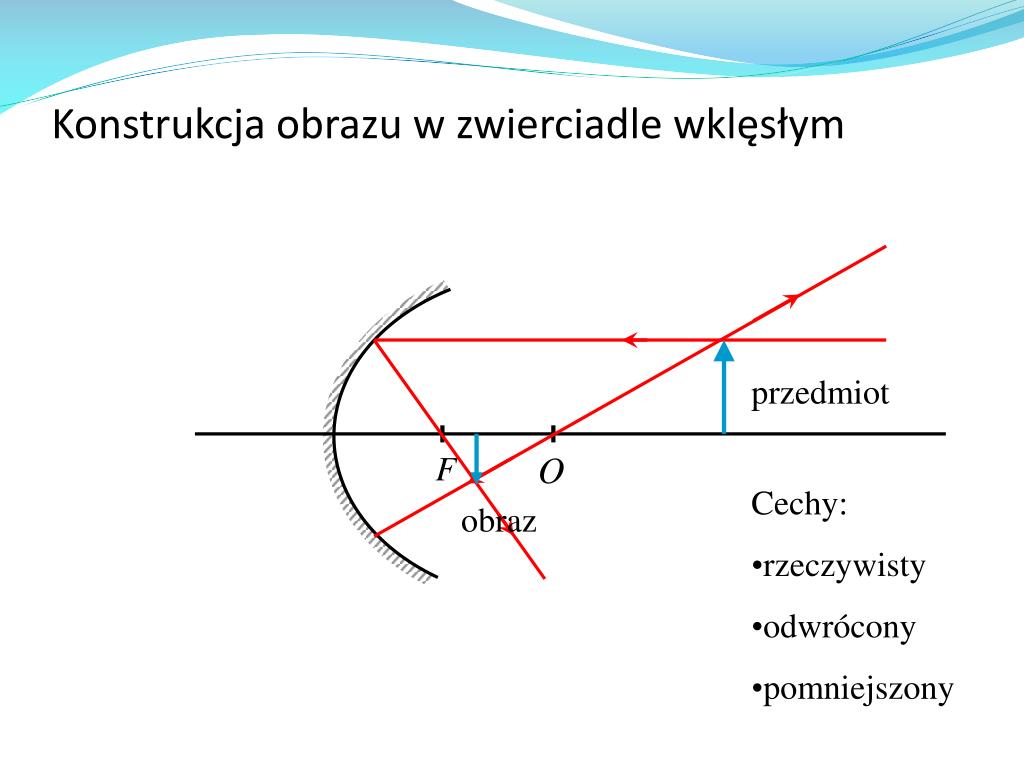

- Obiekt daleko od zwierciadła (dalej niż środek krzywizny): Obraz rzeczywisty, odwrócony, pomniejszony.
- Obiekt w środku krzywizny: Obraz rzeczywisty, odwrócony, tej samej wielkości.
- Obiekt między ogniskiem a środkiem krzywizny: Obraz rzeczywisty, odwrócony, powiększony.
- Obiekt w ognisku: Obraz nie powstaje (promienie równoległe).
- Obiekt bliżej niż ognisko: Obraz pozorny, prosty, powiększony.
Warto wykorzystać symulacje komputerowe lub aplikacje interaktywne, aby pokazać, jak zmienia się obraz w zależności od położenia obiektu. To wizualizuje koncepcje i pomaga uczniom w zrozumieniu zależności.
Typowe Błędy i Jak Ich Unikać
Uczniowie często mylą ognisko ze środkiem krzywizny. Ważne jest, aby podkreślić, że odległość ogniskowa jest połową promienia krzywizny. Innym częstym błędem jest nieprecyzyjne rysowanie promieni. Używaj linijki i staraj się rysować promienie dokładnie, aby uniknąć błędów w konstrukcji obrazu. Kolejna trudność to rozróżnienie obrazu rzeczywistego od pozornego. Obraz rzeczywisty powstaje w wyniku przecięcia się rzeczywistych promieni, a obraz pozorny powstaje w wyniku przecięcia się przedłużeń promieni.
Często uczniowie mają problem z prawidłowym zastosowaniem zasad odbicia promieni. Podkreśl, że promień równoległy do osi optycznej zawsze przechodzi przez ognisko, a promień przechodzący przez ognisko odbija się równolegle do osi optycznej. Upewnij się, że uczniowie rozumieją te zasady, zanim przejdą do konstrukcji obrazu.
Jak Uatrakcyjnić Lekcję?
Aby lekcja o konstrukcji obrazu w zwierciadle wklęsłym była bardziej angażująca, można wykorzystać różne metody i pomoce dydaktyczne. Można pokazać uczniom zastosowania zwierciadeł wklęsłych w życiu codziennym, np. w reflektorach samochodowych, teleskopach, lusterkach kosmetycznych. Można zorganizować eksperyment, w którym uczniowie sami będą mogli obserwować powstawanie obrazu w zwierciadle wklęsłym, używając np. żarówki i ekranu.
Można również wykorzystać symulacje komputerowe lub aplikacje interaktywne, które pozwalają na interaktywne manipulowanie położeniem obiektu i obserwowanie zmian w obrazie. Gry edukacyjne i quizy mogą również pomóc w utrwaleniu wiedzy. Zachęcaj uczniów do zadawania pytań i dyskutowania na temat zagadnień, które sprawiają im trudności.
Ważne jest, aby dostosować poziom trudności do możliwości uczniów. Zacznij od prostych przykładów, a następnie stopniowo przechodź do bardziej złożonych. Upewnij się, że uczniowie mają wystarczająco dużo czasu na ćwiczenia i rozwiązywanie zadań.
