Witajcie, drodzy studenci! Przygotowujemy się do egzaminu z optyki? Świetnie! Dzisiaj skupimy się na konstrukcji obrazów w zwierciadle płaskim. Nie martwcie się, to proste, jeśli zrozumiecie kilka kluczowych zasad.
Czym jest zwierciadło płaskie?
Zwierciadło płaskie to po prostu gładka, płaska powierzchnia, która odbija światło. Myślcie o zwykłym lustrze, które macie w domu. Jest idealnie płaskie. Takie lustro tworzy obraz.
Podstawowe zasady odbicia
Aby zrozumieć, jak powstaje obraz, musimy poznać prawa odbicia. Najważniejsze są dwa:
- Prawo odbicia: Kąt padania jest równy kątowi odbicia. Brzmi groźnie? Spokojnie! Kąt padania to kąt między promieniem padającym a normalną (linią prostopadłą do powierzchni zwierciadła w punkcie padania). Kąt odbicia to kąt między promieniem odbitym a normalną.
- Promień padający, promień odbity i normalna leżą w jednej płaszczyźnie. Oznacza to, że wszystko dzieje się "na płasko", w jednym wymiarze.

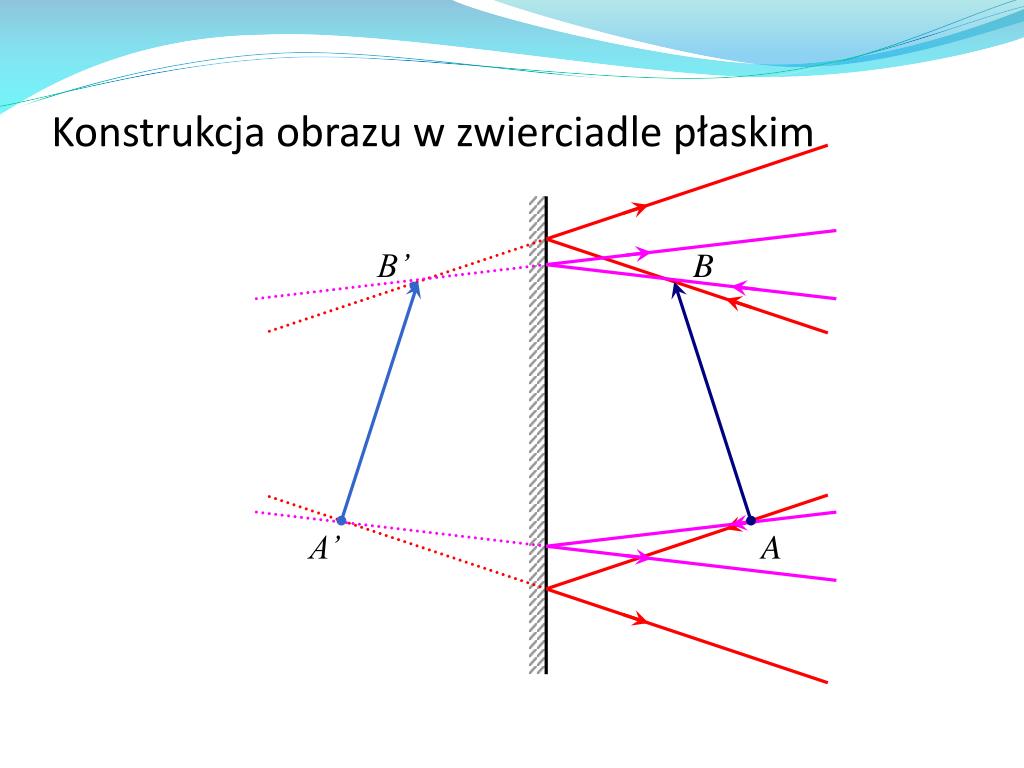

Konstrukcja obrazu krok po kroku
No dobrze, to jak narysować obraz w zwierciadle płaskim? Oto prosty przewodnik:
1. Rysujemy zwierciadło
Na początek rysujemy prostą linię – to będzie nasze zwierciadło. Możemy ją oznaczyć literą Z. Pamiętajcie, żeby narysować ją dokładnie!
2. Umieszczamy przedmiot
Teraz rysujemy przedmiot. To może być strzałka, świeczka, cokolwiek. Oznaczmy go literą P. Ważne jest, aby przedmiot był narysowany wyraźnie.
3. Rysujemy promienie
Z wierzchołka przedmiotu (najwyższego punktu, jeśli to strzałka) rysujemy dwa promienie świetlne padające na zwierciadło. Zazwyczaj rysuje się promienie, które padają pod różnymi kątami.
4. Rysujemy promienie odbite
Teraz, korzystając z prawa odbicia (kąt padania = kąt odbicia), rysujemy promienie odbite od zwierciadła. Użyjcie linijki i kątomierza, aby zrobić to dokładnie. Dokładność jest tutaj kluczowa!
5. Przedłużamy promienie odbite
Przedłużamy promienie odbite za zwierciadło. Robimy to liniami przerywanymi. To ważne! Linie przerywane oznaczają, że promienie te nie istnieją naprawdę z tyłu zwierciadła, są jedynie przedłużeniem naszych wyobrażeń.
6. Wyznaczamy położenie obrazu
Punkt, w którym przecinają się przedłużone promienie odbite, to położenie obrazu. Oznaczamy go literą O. To jest miejsce, w którym nasz obraz będzie się znajdował.
7. Rysujemy obraz
Rysujemy obraz. Będzie on takiej samej wielkości jak przedmiot. Obraz będzie odwrócony lewo-prawo (mówimy, że jest enancjomorficzny). Pamiętajcie, aby narysować go linią ciągłą, tak jak przedmiot.

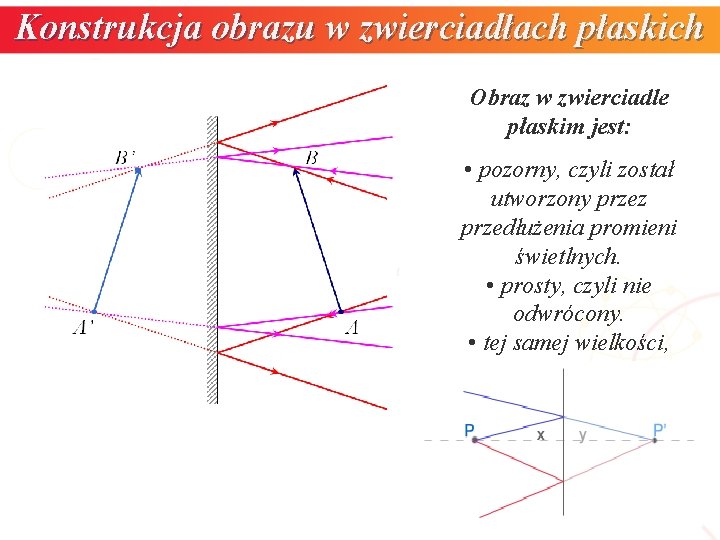

Cechy obrazu w zwierciadle płaskim
Obraz w zwierciadle płaskim ma kilka charakterystycznych cech:
- Pozorny (nierzeczywisty): Promienie odbite nie przecinają się w punkcie obrazu, ale ich przedłużenia.
- Prosty: Nie jest odwrócony "do góry nogami".
- Odwrócony lewo-prawo (enancjomorficzny).
- Takiej samej wielkości jak przedmiot.
- Znajdujący się w tej samej odległości od zwierciadła co przedmiot (tylko po drugiej stronie).
Kilka ważnych wskazówek
- Rysuj dokładnie! Używaj linijki i kątomierza.
- Oznaczaj wszystko! Zwierciadło, przedmiot, obraz, promienie, kąty.
- Pamiętaj o liniach przerywanych! Oznaczają one przedłużenia promieni.
- Ćwicz! Im więcej narysujesz, tym lepiej to zrozumiesz.
Podsumowanie
Konstrukcja obrazu w zwierciadle płaskim opiera się na prostych zasadach odbicia. Kluczowe jest rysowanie promieni, przedłużanie ich i wyznaczanie punktu przecięcia przedłużeń. Pamiętajcie o cechach obrazu: jest pozorny, prosty, odwrócony lewo-prawo, tej samej wielkości i w tej samej odległości od zwierciadła. Powodzenia na egzaminie!
