Hej Studencie! Przygotowujesz się do egzaminu z Katalogu Typowych Konstrukcji Nawierzchni Podatnych I Półsztywnych? Super! Zrobimy to razem krok po kroku. Bez stresu!
Wprowadzenie do Nawierzchni Podatnych
Zacznijmy od nawierzchni podatnych. Co to takiego? Są to nawierzchnie, które łatwo się odkształcają pod wpływem obciążenia. Pamiętaj o tym.
Głównym składnikiem jest mieszanka mineralno-asfaltowa (MMA). To ona nadaje elastyczność.

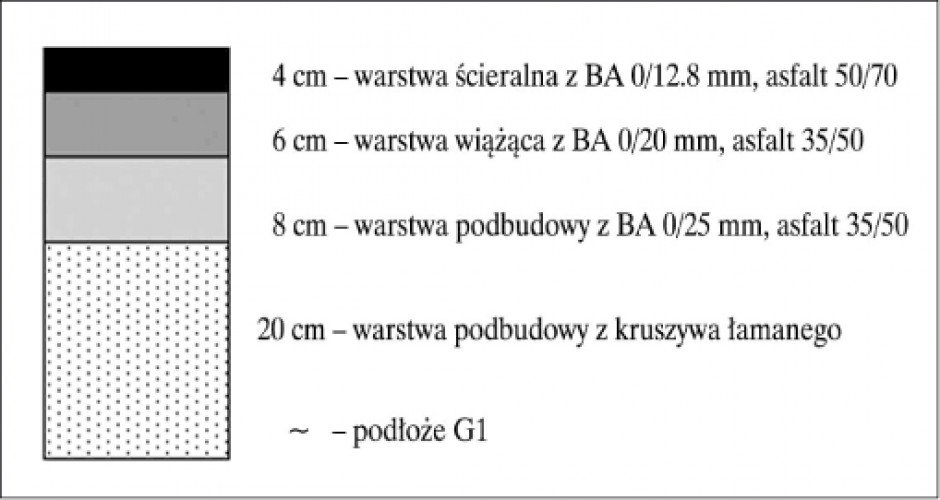

Warstwy nawierzchni podatnych
Zazwyczaj mamy kilka warstw. Omówmy je:
1. Warstwa ścieralna: Najwyższa warstwa. Bezpośrednio narażona na ruch pojazdów. Musi być odporna na ścieranie i warunki atmosferyczne.
2. Warstwa wiążąca: Znajduje się pod warstwą ścieralną. Jej zadaniem jest przenoszenie obciążeń na warstwy niższe.
3. Warstwa podbudowy: Najgrubsza warstwa. Zapewnia nośność całej konstrukcji. Wykonana z kruszyw stabilizowanych mechanicznie lub hydraulicznie.
4. Warstwa odsączająca/mrozoochronna: Ochrona przed wodą i mrozem. Ważna szczególnie w naszym klimacie.
Pamiętaj! Kolejność warstw jest ważna. Zawsze zaczynamy od góry (warstwa ścieralna) i schodzimy w dół.
Nawierzchnie Półsztywne
Teraz przejdźmy do nawierzchni półsztywnych. Są bardziej odporne na odkształcenia niż nawierzchnie podatne, ale nie tak sztywne jak betonowe.
Charakteryzują się zastosowaniem spoiw hydraulicznych, takich jak cement. To one nadają im większą sztywność.
Warstwy nawierzchni półsztywnych
Podobnie jak w nawierzchniach podatnych, mamy tu kilka warstw:
1. Warstwa ścieralna: Zwykle wykonana z MMA. Podobnie jak w nawierzchniach podatnych, musi być odporna na ścieranie.
2. Warstwa podbudowy związanej hydraulicznie: To kluczowa warstwa! Wykonana z mieszanki kruszywa i cementu. Odpowiada za nośność i sztywność.
3. Warstwa odsączająca/mrozoochronna: Pełni tę samą funkcję co w nawierzchniach podatnych.
Zauważ różnicę! Podbudowa związana hydraulicznie to znak rozpoznawczy nawierzchni półsztywnych.
Katalog Typowych Konstrukcji
Katalog Typowych Konstrukcji to zbiór sprawdzonych rozwiązań. Zawiera gotowe schematy konstrukcji nawierzchni dla różnych warunków i obciążeń. Ułatwia projektowanie i budowę dróg.
Katalog określa grubość poszczególnych warstw, rodzaj użytych materiałów i parametry techniczne.
Zrozumienie oznaczeń w katalogu jest kluczowe. Sprawdź, co oznaczają poszczególne symbole i skróty.
Czynniki wpływające na wybór konstrukcji
Wybór odpowiedniej konstrukcji nawierzchni zależy od wielu czynników:
1. Obciążenie ruchem: Im większy ruch, tym mocniejsza musi być nawierzchnia.
2. Warunki gruntowe: Rodzaj gruntu podłoża ma ogromny wpływ na nośność całej konstrukcji.
3. Warunki klimatyczne: Opady deszczu, mróz i zmiany temperatury mogą uszkodzić nawierzchnię.
4. Koszty budowy i utrzymania: Trzeba znaleźć optymalne rozwiązanie, które będzie trwałe i ekonomiczne.
Różnice między Nawierzchniami Podatnymi i Półsztywnymi
Podsumujmy różnice. To pomoże Ci uporządkować wiedzę.
Nawierzchnie podatne:
- Elastyczne
- Mieszanka mineralno-asfaltowa (MMA)
- Mniejsze koszty budowy
- Wymagają częstszych remontów
Nawierzchnie półsztywne:
- Bardziej sztywne
- Spoiw hydrauliczne (cement)
- Wyższe koszty budowy
- Bardziej trwałe
Pamiętaj! Nie ma jednej, idealnej nawierzchni. Wybór zależy od konkretnych warunków.
Przykładowe pytania egzaminacyjne
Oto kilka przykładowych pytań, które mogą pojawić się na egzaminie:
1. Wymień warstwy nawierzchni podatnej i opisz ich funkcje.
2. Co to jest warstwa podbudowy związanej hydraulicznie i w jakiej nawierzchni ją znajdziemy?
3. Jakie czynniki wpływają na wybór konstrukcji nawierzchni?
4. Wyjaśnij różnice między nawierzchnią podatną a półsztywną.
Potrenuj odpowiadanie na te pytania. To świetny sposób na powtórzenie materiału.
Podsumowanie
Gratulacje! Przeszliśmy przez najważniejsze zagadnienia związane z Katalogiem Typowych Konstrukcji Nawierzchni Podatnych I Półsztywnych.
Pamiętaj o:
- Warstwach nawierzchni podatnych i półsztywnych
- Różnicach między nawierzchniami podatnymi i półsztywnymi
- Czynnikach wpływających na wybór konstrukcji
- Znaczeniu Katalogu Typowych Konstrukcji
Powodzenia na egzaminie! Wierzę w Ciebie!
