Hej Studencie! Przygotowujesz się do egzaminu ze skaningowej mikroskopii elektronowej (SEM)? Świetnie! Ten przewodnik pomoże Ci zrozumieć, jak powstaje obraz w SEM.
Podstawy Skaningowej Mikroskopii Elektronowej (SEM)
Skaningowy mikroskop elektronowy (SEM) to potężne narzędzie. Służy do obrazowania powierzchni materiałów. Daje obrazy o wysokiej rozdzielczości.

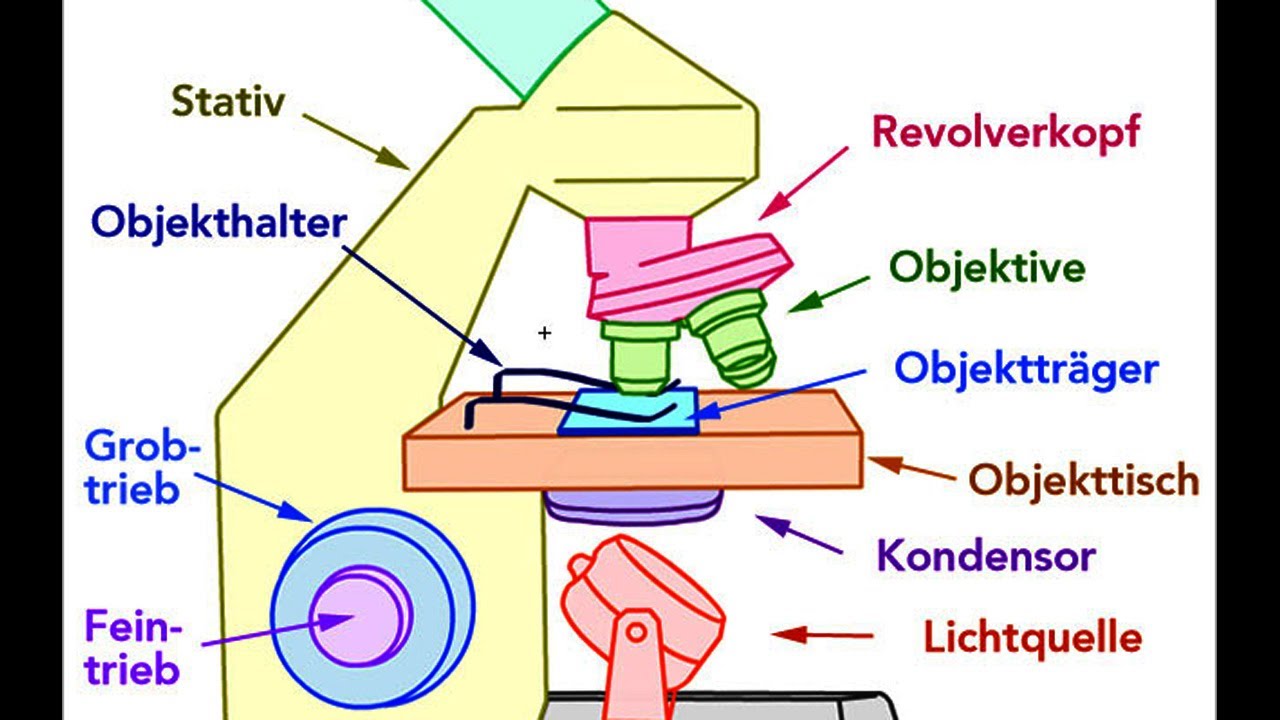

W odróżnieniu od mikroskopu optycznego, SEM używa wiązki elektronów. Zamiast światła.
Interakcja Elektronów z Próbką
Kluczowe jest zrozumienie, co się dzieje, gdy elektrony uderzają w próbkę. To podstawa do generowania obrazu.
Wyróżniamy kilka rodzajów interakcji. Najważniejsze z nich to elektrony wtórne (SE) i elektrony wstecznie rozproszone (BSE).
Elektrony wtórne to elektrony o niskiej energii. Są emitowane z powierzchni próbki w wyniku bombardowania wiązką elektronów. Są bardzo wrażliwe na topografię powierzchni.
Elektrony wstecznie rozproszone mają wyższą energię. Pochodzą z głębszych warstw próbki. Ich liczba zależy od liczby atomowej pierwiastków w próbce.
Tworzenie Obrazu SEM
Teraz krok po kroku omówimy, jak powstaje obraz w SEM. Skupimy się na roli elektronów wtórnych i wstecznie rozproszonych.
Skanowanie Próbki
Wiązka elektronów skanuje powierzchnię próbki. Robi to punkt po punkcie. Linia po linii.
Ten proces nazywamy skanowaniem rastrowym. Przypomina to trochę działanie dawnego telewizora.
Detekcja Elektronów
Podczas skanowania próbki, detektory zbierają elektrony. Zarówno wtórne, jak i wstecznie rozproszone.
Detektor elektronów wtórnych (SE) mierzy liczbę elektronów wtórnych emitowanych z każdego punktu próbki.
Detektor elektronów wstecznie rozproszonych (BSE) mierzy liczbę elektronów wstecznie rozproszonych.
Budowanie Obrazu
Sygnał z detektorów jest przetwarzany. Powstaje obraz.
Intensywność każdego piksela w obrazie odpowiada liczbie elektronów zarejestrowanych przez detektor. Z danego punktu na próbce.
Obraz z elektronów wtórnych pokazuje topografię powierzchni. Obszary bardziej nachylone emitują więcej elektronów. Są jaśniejsze na obrazie.
Obraz z elektronów wstecznie rozproszonych informuje o składzie chemicznym. Obszary z pierwiastkami o wyższej liczbie atomowej są jaśniejsze.
Różne Typy Obrazów SEM
W zależności od użytego detektora i ustawień mikroskopu, można uzyskać różne typy obrazów SEM.
Obraz Topograficzny (SE)
Jak już wspomnieliśmy, obraz z elektronów wtórnych jest bardzo czuły na topografię. Pokazuje szczegóły powierzchni.
Jest to najczęściej używany tryb obrazowania w SEM.
Obraz Materiałowy (BSE)
Obraz z elektronów wstecznie rozproszonych dostarcza informacji o różnicach w składzie chemicznym próbki.
Pozwala na identyfikację różnych faz lub obszarów o odmiennym składzie.
Analiza EDS
Oprócz obrazowania, SEM może być używany do analizy składu chemicznego za pomocą spektroskopii dyspersji energii (EDS).
EDS identyfikuje pierwiastki obecne w próbce. Określa ich stężenie.
Przygotowanie Próbki
Odpowiednie przygotowanie próbki jest kluczowe. Dla uzyskania dobrych wyników w SEM.
Próbka musi być przewodząca elektrycznie. Aby uniknąć gromadzenia się ładunku na powierzchni.
Jeśli próbka nie jest przewodząca, należy ją pokryć cienką warstwą przewodzącą. Złotem lub platyną.
Próbka musi być również odgazowana. Aby uniknąć zanieczyszczenia mikroskopu.
Podsumowanie
Brawo! Dotarliśmy do końca. Przypomnijmy sobie najważniejsze punkty:
- SEM używa wiązki elektronów do obrazowania powierzchni.
- Elektrony wtórne (SE) dają informacje o topografii.
- Elektrony wstecznie rozproszone (BSE) dają informacje o składzie chemicznym.
- Skanowanie rastrowe pozwala na skanowanie próbki punkt po punkcie.
- Przygotowanie próbki jest kluczowe dla uzyskania dobrych wyników.
Pamiętaj! Zrozumienie interakcji elektronów z próbką jest fundamentalne. To podstawa do interpretacji obrazów SEM.
Powodzenia na egzaminie!
