Jak Sprawdzić Alternator Na Stole Schemat

Jak Sprawdzić Alternator Na Stole Schemat

Sprawdzenie alternatora na stole warsztatowym to kluczowy krok w diagnozowaniu problemów z układem ładowania w pojeździe. Pozwala na dokładną weryfikację jego sprawności przed ewentualną wymianą. W dalszej części artykułu omówimy krok po kroku, jak przeprowadzić taką diagnostykę, korzystając z prostego schematu i podstawowych narzędzi.

Niezbędne narzędzia i materiały

Zanim przystąpimy do testowania, upewnijmy się, że mamy pod ręką wszystkie niezbędne elementy. Będziemy potrzebować multimetru, zasilacza regulowanego (lub akumulatora i prostownika), przewodów połączeniowych, żarówki kontrolnej (np. 12V/5W), kluczy odpowiednich do odkręcenia mocowań alternatora oraz schematu połączeń samego alternatora. Schemat ten można znaleźć w dokumentacji technicznej danego modelu alternatora lub w internecie.

Multimetr posłuży nam do pomiaru napięcia i prądu. Zasilacz regulowany umożliwi symulowanie różnych napięć w instalacji pojazdu. Przewody połączeniowe zapewnią bezpieczne i pewne połączenie między komponentami. Żarówka kontrolna posłuży do symulacji obciążenia oraz sprawdzenia działania kontrolki ładowania.

Przygotowanie alternatora do testu

Pierwszym krokiem jest dokładne oczyszczenie alternatora. Usuwamy wszelki brud i zanieczyszczenia, które mogą utrudniać pomiary. Sprawdzamy również stan wizualny alternatora. Szukamy ewentualnych uszkodzeń mechanicznych, takich jak pęknięcia obudowy, uszkodzone uzwojenia czy zużyte szczotki. Warto też delikatnie obrócić kołem pasowym alternatora, aby sprawdzić, czy obraca się płynnie i bez oporów.

Następnie identyfikujemy poszczególne zaciski alternatora. Zazwyczaj są one oznaczone literami: B+ (plus akumulatora), D+ (lub L – kontrolka ładowania), D- (masa) i czasami W (wyjście sygnału obrotów dla obrotomierza). Dokładne oznaczenia i ich funkcje znajdziemy w schemacie połączeń.

Schemat połączeń na stole warsztatowym

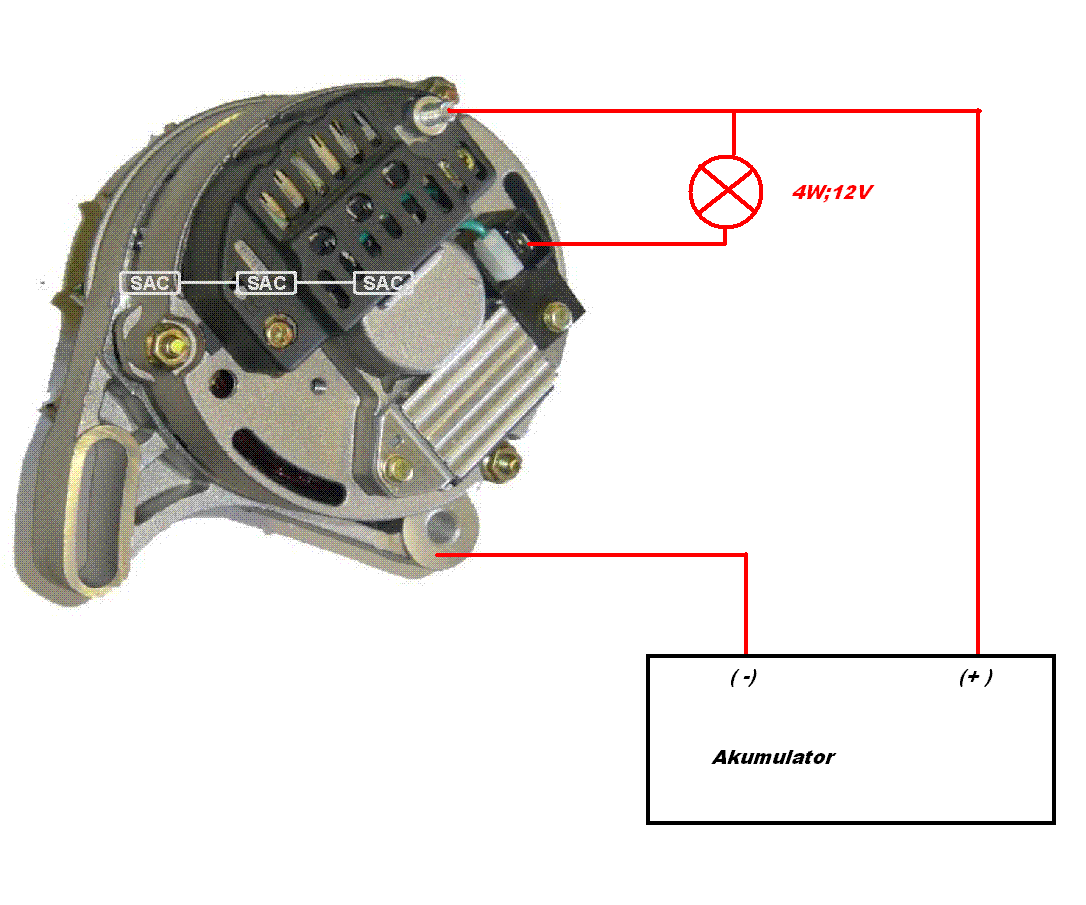

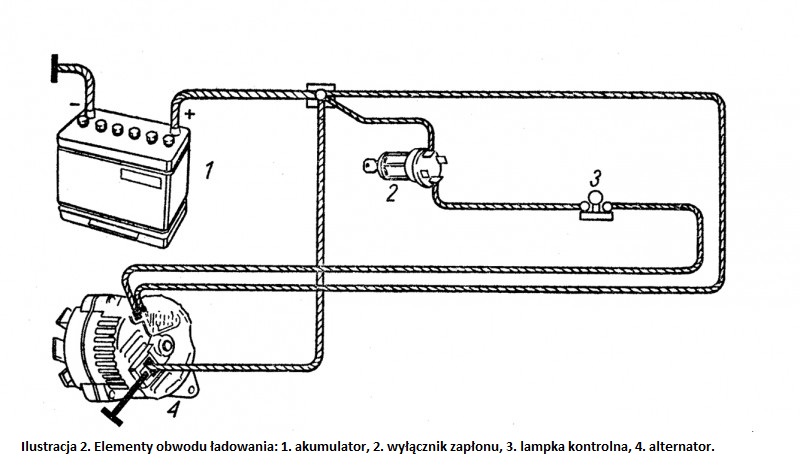

Podstawowy schemat połączeń do testowania alternatora na stole wygląda następująco: Zacisk B+ alternatora łączymy z plusem zasilacza regulowanego (lub akumulatora poprzez amperomierz). Zacisk D- (masa) łączymy z minusem zasilacza. Zacisk D+ (lub L) łączymy szeregowo z żarówką kontrolną, a drugi koniec żarówki do plusa zasilacza. Amperomierz włączamy szeregowo w obwód, aby mierzyć prąd ładowania. Voltomierz podłączamy równolegle do zacisków B+ i D-, aby monitorować napięcie wyjściowe.

Ważne jest, aby upewnić się, że wszystkie połączenia są pewne i dobrze zaizolowane. Unikniemy w ten sposób zwarć i nieprawidłowych odczytów. Należy pamiętać o zachowaniu ostrożności podczas pracy z prądem. Szczególnie ważne jest, aby zaciski akumulatora nie dotykały się wzajemnie, ani żadnych metalowych przedmiotów.

Testowanie alternatora krok po kroku

Po prawidłowym podłączeniu alternatora, możemy przystąpić do testowania. Zaczynamy od ustawienia napięcia zasilacza na poziomie około 12V. Następnie, powoli zwiększamy obroty alternatora, np. za pomocą wiertarki podłączonej do koła pasowego. Obserwujemy wskazania multimetru i żarówki kontrolnej.

Prawidłowo działający alternator powinien zacząć wytwarzać napięcie powyżej 13V. Im wyższe obroty, tym wyższe powinno być napięcie, aż do osiągnięcia wartości regulowanej (zazwyczaj około 14.5V). Żarówka kontrolna powinna zgasnąć po osiągnięciu odpowiedniego napięcia ładowania. Oznacza to, że alternator zaczął wzbudzać się i ładować.

Monitorujemy również prąd ładowania na amperomierzu. Prąd ten powinien rosnąć wraz ze wzrostem obrotów, aż do osiągnięcia maksymalnej wartości, określonej przez producenta. Sprawdzamy, czy alternator utrzymuje stabilne napięcie i prąd ładowania przy różnych obrotach.

Interpretacja wyników i diagnoza

Jeśli alternator nie wytwarza napięcia, lub wytwarza napięcie poniżej 13V, może to wskazywać na uszkodzenie regulatora napięcia, diod prostowniczych, uzwojeń stojana lub wirnika. Jeśli żarówka kontrolna nie gaśnie, problem może leżeć w uszkodzonym regulatorze napięcia lub w braku wzbudzenia alternatora.

Zbyt niski prąd ładowania może być spowodowany zużytymi szczotkami, uszkodzonymi diodami prostowniczymi lub problemami z uzwojeniami. Nieprawidłowe odczyty napięcia i prądu mogą również być spowodowane błędnymi połączeniami lub uszkodzonym multimetrem. Dlatego ważne jest, aby upewnić się, że wszystkie połączenia są pewne i że multimetr działa poprawnie.

Po przeprowadzeniu testów i zinterpretowaniu wyników, możemy z większą pewnością stwierdzić, czy alternator jest sprawny, czy wymaga naprawy lub wymiany. Pamiętajmy, że opisane testy stanowią podstawową diagnostykę. Bardziej zaawansowane testy, wymagające specjalistycznego sprzętu, najlepiej zlecić wykwalifikowanemu elektrykowi samochodowemu.
