Hej! Przygotowujesz się do egzaminu z wentylacji? Super! Policzmy razem powierzchnię kratki wentylacyjnej. To prostsze niż myślisz!
Podstawy, czyli co musisz wiedzieć
Zanim zaczniemy liczyć, upewnijmy się, że rozumiemy kilka podstawowych pojęć. Powierzchnia kratki wentylacyjnej to kluczowy parametr.
Przepływ powietrza (często oznaczany jako Q) wyrażamy w metrach sześciennych na godzinę (m³/h) lub litrach na sekundę (l/s).
Prędkość powietrza (v) mierzymy w metrach na sekundę (m/s).
No i oczywiście, powierzchnia (A) – to, co chcemy obliczyć, zwykle w metrach kwadratowych (m²) lub centymetrach kwadratowych (cm²).
Wzór, którego potrzebujesz
Najważniejszy jest wzór. Zapamiętaj go dobrze: Q = A * v.
Gdzie:
- Q to przepływ powietrza
- A to powierzchnia kratki
- v to prędkość powietrza
Chcemy obliczyć A, więc przekształcamy wzór: A = Q / v.
Krok po kroku: Obliczamy powierzchnię
Teraz zobaczmy, jak użyć tego wzoru w praktyce. Przejdziemy przez to krok po kroku.
Krok 1: Określ przepływ powietrza (Q)
Musisz wiedzieć, ile powietrza ma przepływać przez kratkę. Informację o wymaganym przepływie znajdziesz w projekcie wentylacji. Czasem podaje się to w m³/h, a czasem w l/s. Upewnij się, że masz poprawne jednostki!
Przykład: Załóżmy, że projekt mówi, że Q = 100 m³/h.
Krok 2: Określ prędkość powietrza (v)
Prędkość powietrza przez kratkę również powinna być określona w projekcie. Zbyt duża prędkość powoduje hałas, a zbyt mała – niewystarczającą wentylację.
Przykład: Załóżmy, że v = 2 m/s.
Krok 3: Ustal spójne jednostki
To bardzo ważne! Musimy mieć spójne jednostki. Najlepiej wszystko przeliczyć na metry i sekundy. Jeśli masz Q w m³/h, musisz przeliczyć to na m³/s.
Jak to zrobić? Pamiętaj, że 1 godzina ma 3600 sekund. Więc dzielimy Q przez 3600.
Przykład: 100 m³/h = 100 / 3600 m³/s = 0.0278 m³/s (w przybliżeniu).
Krok 4: Oblicz powierzchnię (A)
Teraz możemy wreszcie obliczyć powierzchnię. Używamy wzoru A = Q / v.
Przykład: A = 0.0278 m³/s / 2 m/s = 0.0139 m².
Krok 5: Przelicz na centymetry kwadratowe (opcjonalne)
Często wygodniej jest podać powierzchnię w cm². Pamiętaj, że 1 m² = 10000 cm².
Przykład: 0.0139 m² = 0.0139 * 10000 cm² = 139 cm².
Więc, potrzebujemy kratki o powierzchni 139 cm².
Uwzględnij współczynnik aktywności kratki

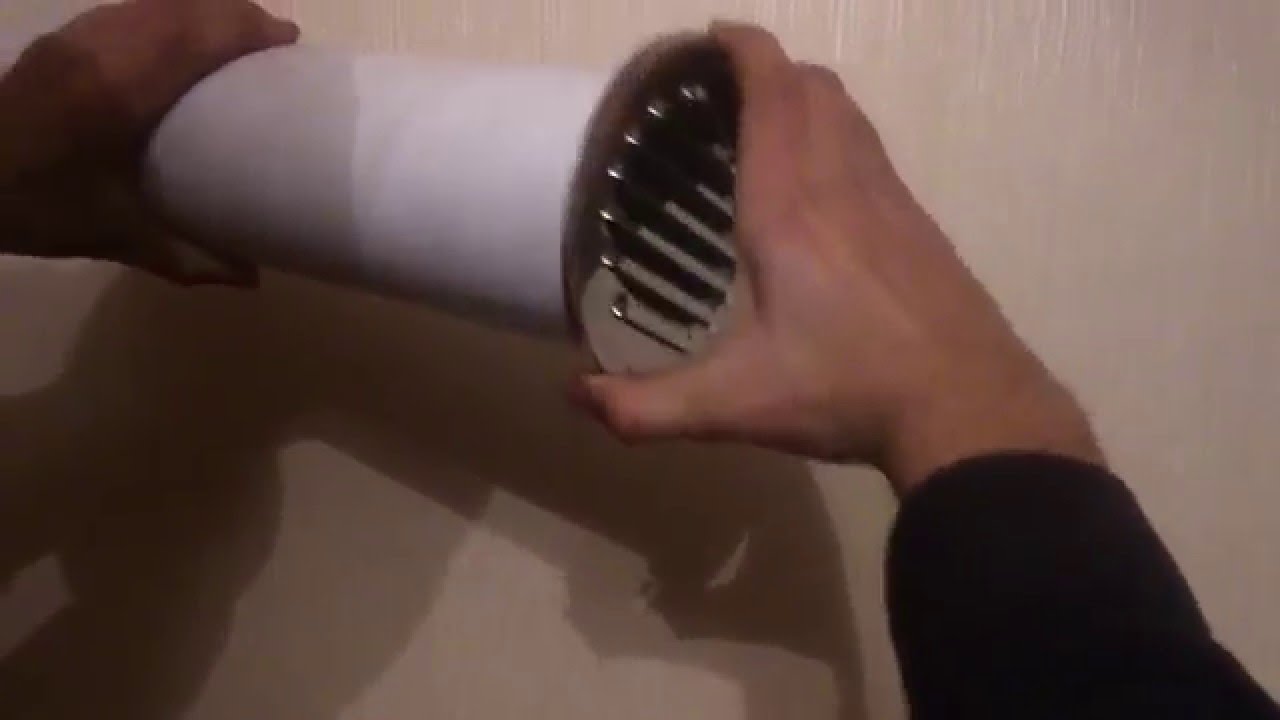

Współczynnik aktywności kratki (czasem oznaczany jako k lub współczynnik strat) to bardzo ważna sprawa. Kratki wentylacyjne nie są idealnie puste. Mają lamele, siatki i inne elementy, które zmniejszają przepływ powietrza. Dlatego musimy uwzględnić straty.
Informację o współczynniku aktywności znajdziesz w specyfikacji technicznej kratki. Zwykle wynosi on od 0.5 do 0.8.
Wzór z uwzględnieniem współczynnika aktywności wygląda tak: A_geometria = A / k.
Gdzie:
- A_geometria to geometryczna powierzchnia kratki (czyli rzeczywisty wymiar kratki)
- A to powierzchnia efektywna, którą obliczyliśmy wcześniej
- k to współczynnik aktywności kratki
Przykład: Załóżmy, że współczynnik aktywności kratki k = 0.6.
Wtedy A_geometria = 139 cm² / 0.6 = 231.67 cm² (w przybliżeniu).
Oznacza to, że potrzebujemy kratki o geometrycznej powierzchni około 232 cm².
Kilka ważnych wskazówek
- Zawsze sprawdzaj jednostki! To najczęstszy błąd.
- Upewnij się, że znasz współczynnik aktywności kratki. Bez tego obliczenia będą niedokładne.
- Konsultuj się z projektem wentylacji. Tam znajdziesz wszystkie potrzebne dane.
- Jeśli masz wątpliwości, poproś o pomoc doświadczonego inżyniera wentylacji.
Podsumowanie
Brawo! Przeszliśmy przez cały proces obliczania powierzchni kratki wentylacyjnej. Pamiętaj o najważniejszych rzeczach:
- Wzór: Q = A * v (i jego przekształcenie: A = Q / v)
- Spójne jednostki (najlepiej metry i sekundy)
- Współczynnik aktywności kratki (A_geometria = A / k)
Powodzenia na egzaminie! Wierzę w Ciebie!
