Zmiana koloru wymiarów w SolidWorks jest prostym procesem. Umożliwia wizualne rozróżnienie elementów. Pozwala na lepszą organizację projektu.
Jak zmienić kolor wymiarów w SolidWorks?

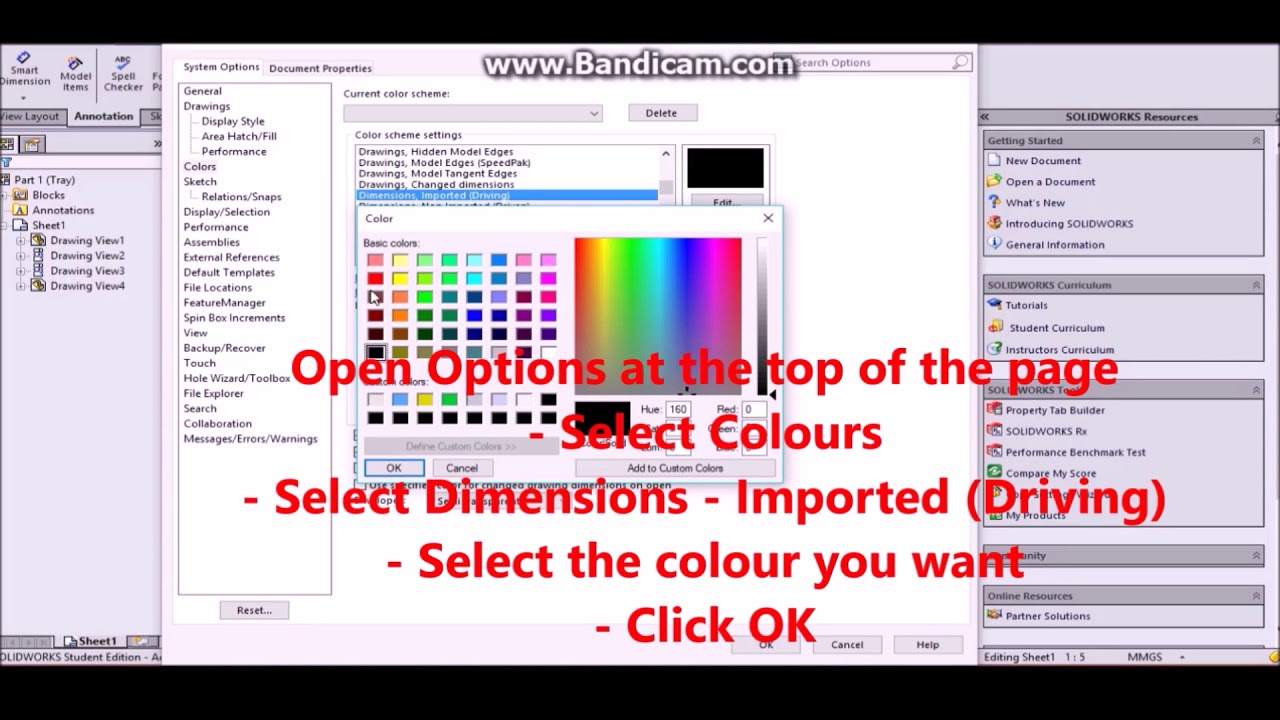

Krok 1: Dostęp do ustawień
Otwórz SolidWorks. Następnie przejdź do Opcje systemu. Znajdziesz je w menu Narzędzia.
Krok 2: Wybór zakładki Kolory
W oknie Opcje systemu wybierz zakładkę Kolory. Znajdziesz ją po lewej stronie okna. Zakładka ta zawiera wiele opcji konfiguracyjnych dotyczących kolorów.
Krok 3: Ustawienia kolorów wymiarów
W obszarze Ustawienia schematu kolorów, z rozwijanej listy wybierz Wymiary, Notatki. To pozwoli ci modyfikować kolor wymiarów. Zobaczysz aktualny kolor.
Krok 4: Wybór nowego koloru
Kliknij na pole z kolorem. Otworzy się okno dialogowe wyboru koloru. Wybierz preferowany kolor z palety.
Krok 5: Potwierdzenie zmian
Po wybraniu koloru kliknij OK w oknie wyboru koloru. Następnie kliknij OK w oknie Opcje systemu. Zmiany zostaną zastosowane.
Krok 6: Sprawdzenie wyniku
Otwórz rysunek lub model z wymiarami. Zobaczysz, że wymiary mają teraz nowy kolor. Upewnij się, że kolor jest dobrze widoczny.
Wskazówki dla nauczycieli
Wyjaśniając ten temat uczniom, zacznij od podkreślenia znaczenia organizacji. Pokaż, jak różne kolory mogą pomóc w rozróżnianiu elementów. Możesz użyć przykładu, gdzie różne kolory oznaczają różne tolerancje.
Pokaż, jak dostęp do Opcji systemu jest kluczowy. Wyjaśnij, że wiele ustawień SolidWorks znajduje się właśnie tam. Uczniowie powinni czuć się komfortowo z poruszaniem się po tym menu.
Podczas demonstrowania wyboru koloru, zademonstruj różne palety kolorów. Pokaż, jak można użyć niestandardowych kolorów. Można również wyjaśnić, jak zmieniać kolory innych elementów, takich jak linie ukryte.
Zachęć uczniów do eksperymentowania z różnymi kolorami. Pozwól im znaleźć kombinacje, które są dla nich najbardziej czytelne. Możesz nawet zorganizować mały konkurs na "najbardziej czytelny rysunek".
Podkreśl, że zmiana koloru wymiarów to tylko kwestia wizualna. Nie wpływa na dokładność modelu. Uczniowie często mylą te kwestie.
Typowe nieporozumienia
Uczniowie często myślą, że zmiana koloru wpływa na właściwości fizyczne modelu. Wyraźnie wyjaśnij, że kolor to tylko warstwa wizualna. Nie zmienia to masy, objętości, ani innych parametrów.
Innym częstym błędem jest mylenie kolorów wymiarów z kolorami warstw. Wyjaśnij, że warstwy to bardziej zaawansowane narzędzie. Służą do organizowania elementów w rysunku. Kolor wymiaru to tylko jego indywidualna cecha.
Uczniowie mogą mieć problem ze znalezieniem Opcji systemu. Pokaż krok po kroku, jak tam dotrzeć. Możesz nawet stworzyć krótki film instruktażowy.
Jak uatrakcyjnić temat?
Zaproponuj uczniom zadanie zaprojektowania prostego przedmiotu. Następnie niech użyją różnych kolorów wymiarów, aby wyróżnić różne cechy. Na przykład, wymiary krytyczne mogą być czerwone, a mniej ważne - zielone.
Możesz zorganizować ćwiczenie, w którym uczniowie muszą znaleźć błędy w rysunku. Błędy te są zaznaczone innym kolorem. To uczy ich, jak wykorzystywać kolory do identyfikacji problemów.
Pokaż przykłady rysunków technicznych, w których kolory są używane w sposób efektywny. Omów, dlaczego takie podejście jest przydatne. Zainspiruj uczniów do myślenia o kolorach jako o narzędziu komunikacji.
Możesz wykorzystać kolor do prezentacji tolerancji. Stworzyć rysunek gdzie tolerancja "ciasna" ma kolor czerwony. Tolerancja "luźna" ma kolor zielony. To pomoże zrozumieć tolerancje wymiarowe.
Zorganizuj sesję pytań i odpowiedzi. Pozwól uczniom zadawać pytania i dzielić się swoimi spostrzeżeniami. Stwórz interaktywną atmosferę.
Podsumowując, zmiana koloru wymiarów w SolidWorks to prosta, ale użyteczna umiejętność. Pozwala na lepszą organizację i czytelność rysunków technicznych. Pamiętaj o wyjaśnianiu typowych nieporozumień. Wykorzystaj aktywne metody nauczania.
