Cześć! Przygotowujesz się do sprawdzianu z Elementów Rysunku Technicznego w klasie 5? Super! Razem damy radę!
Podstawowe Pojęcia
Na początek przypomnijmy sobie najważniejsze definicje. To podstawa!
Rysunek Techniczny
Rysunek techniczny to graficzny sposób przedstawiania przedmiotów. Używamy go, aby pokazać ich kształt i wymiary. Jest precyzyjny i zrozumiały.
Linie Rysunkowe
W rysunku technicznym stosujemy różne linie rysunkowe. Każda z nich ma swoje zadanie.
Linia ciągła gruba: Używana do oznaczania krawędzi widocznych.
Linia ciągła cienka: Stosowana do linii wymiarowych, pomocniczych i kreskowania.
Linia kreskowa: Oznacza krawędzie niewidoczne (ukryte).
Linia punktowa: Służy do oznaczania osi symetrii.
Pamiętaj o grubości i rodzaju linii! To ważne dla czytelności rysunku.
Narzędzia Rysunkowe
Aby narysować poprawny rysunek, potrzebne są odpowiednie narzędzia rysunkowe.
Ołówek
Ołówek to podstawowe narzędzie. Używamy ołówków o różnej twardości. Ołówki twarde (H) są dobre do rysowania cienkich linii. Ołówki miękkie (B) dają grubsze i ciemniejsze linie.
Linijka
Linijka jest niezbędna do rysowania prostych linii. Używaj linijki z podziałką milimetrową.
Ekierka
Ekierka służy do rysowania linii prostopadłych i kątów. Zazwyczaj mamy ekierki o kątach 45° i 60°/30°.
Cyrkiel
Cyrkiel potrzebny jest do rysowania okręgów i łuków.
Gumka
Gumka służy do usuwania zbędnych linii i pomyłek.
Dbaj o swoje narzędzia! Czyste i sprawne narzędzia to połowa sukcesu!
Rzutowanie Prostokątne
Rzutowanie prostokątne to sposób przedstawiania przedmiotu z różnych stron.
Rzutnia
Rzutnia to płaszczyzna, na którą rzutujemy przedmiot. Najczęściej używamy trzech rzutni: rzutni poziomej, rzutni pionowej i rzutni bocznej.
Rzut
Rzut to obraz przedmiotu na rzutni. Mamy rzut z przodu (widok z przodu), rzut z góry (widok z góry) i rzut z boku (widok z boku).
Wyobraź sobie, że patrzysz na przedmiot z każdej strony i rysujesz to, co widzisz na kartce. To właśnie rzutowanie!

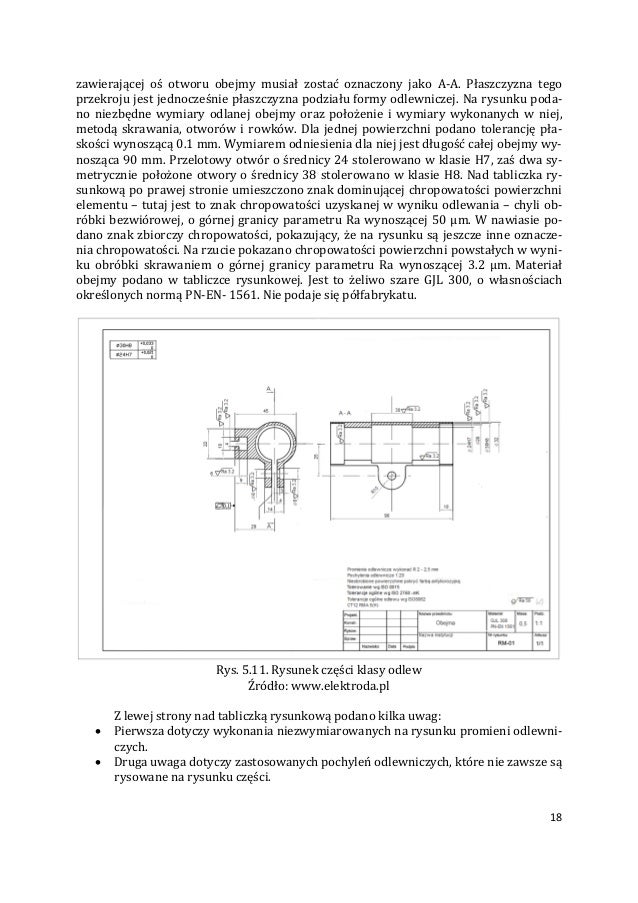

Wymiarowanie

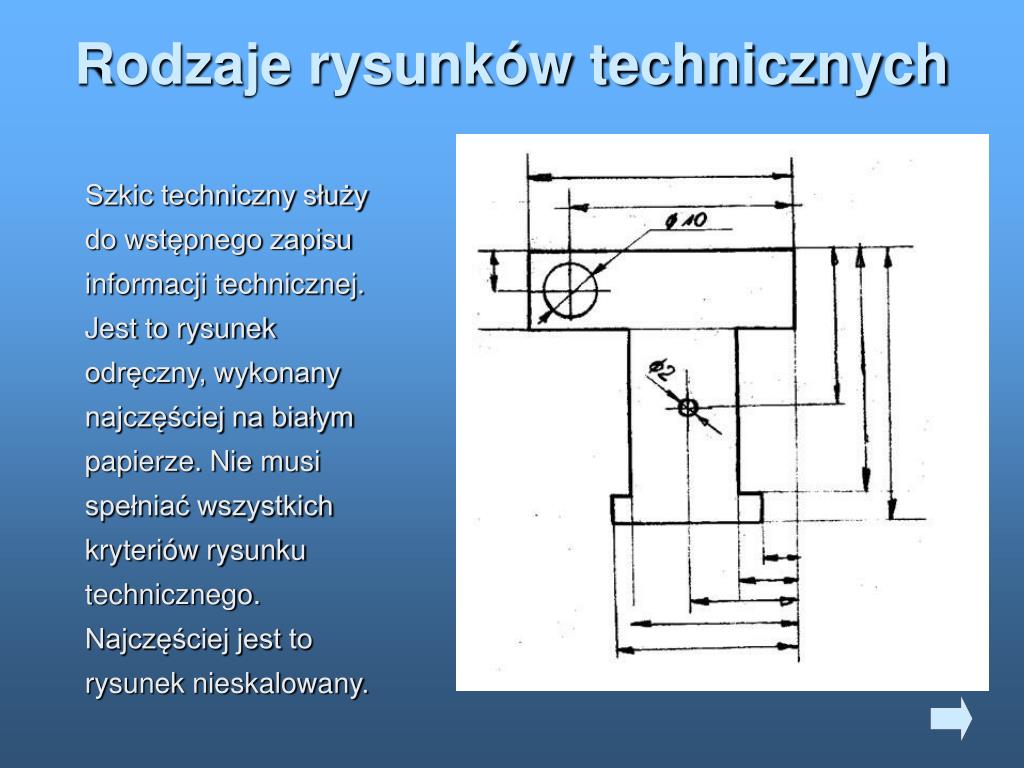

Wymiarowanie to oznaczanie na rysunku wymiarów przedmiotu.
Linia Wymiarowa

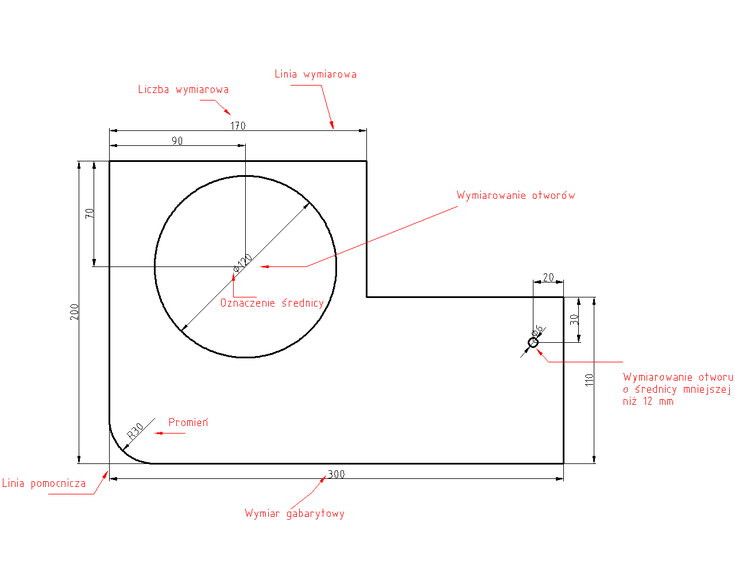

Linia wymiarowa to cienka linia, na której umieszczamy wymiar. Zakończona jest grotami.
Linia Pomocnicza
Linia pomocnicza wychodzi z rysowanego przedmiotu i łączy go z linią wymiarową.
Wymiar
Wymiar to liczba oznaczająca wielkość przedmiotu. Zapisujemy go nad linią wymiarową.
Pamiętaj, żeby wymiary były czytelne i jednoznaczne!
Skala

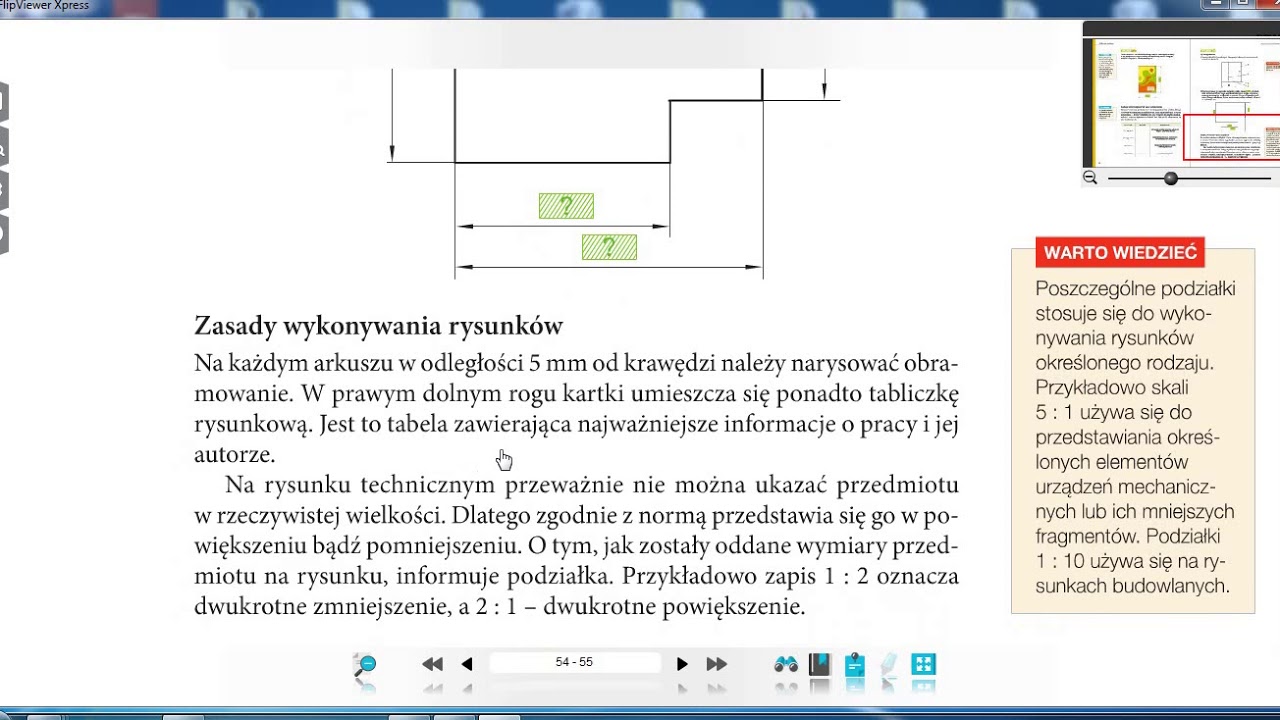

Skala to stosunek wymiarów na rysunku do wymiarów rzeczywistych.
Skala Zmniejszająca
Skala zmniejszająca oznacza, że rysunek jest mniejszy niż rzeczywisty przedmiot (np. 1:2).
Skala Powiększająca
Skala powiększająca oznacza, że rysunek jest większy niż rzeczywisty przedmiot (np. 2:1).
Skala Naturalna
Skala naturalna oznacza, że rysunek jest tej samej wielkości co rzeczywisty przedmiot (1:1).
Zawsze oznaczaj skalę na rysunku! To ważne dla zrozumienia jego wielkości.
Kreskowanie
Kreskowanie to wypełnianie powierzchni rysunku cienkimi liniami. Służy do oznaczania materiałów.
Różne materiały kreskujemy w różny sposób. Na przykład, metal kreskujemy liniami ukośnymi pod kątem 45°.
Kreskowanie pomaga rozpoznać materiał, z którego wykonany jest przedmiot.
Podsumowanie
To już wszystko! Pamiętaj o najważniejszych rzeczach:
- Różne rodzaje linii rysunkowych i ich zastosowanie.
- Narzędzia rysunkowe i jak z nich korzystać.
- Zasady rzutowania prostokątnego.
- Sposób wymiarowania rysunków.
- Znaczenie skali.
- Jak kreskować różne materiały.
Powodzenia na sprawdzianie! Wierzę w Ciebie!
