Dobór odpowiedniego naczynia przeponowego do instalacji centralnego ogrzewania (CO) jest kluczowy. Zapewnia to prawidłowe i bezpieczne działanie całego systemu. Nieprawidłowo dobrane naczynie może skutkować awariami, wahaniem ciśnienia i skróceniem żywotności instalacji.
Czym jest Naczynie Przeponowe?
Naczynie przeponowe to element instalacji CO. Jego zadaniem jest kompensacja zmian objętości wody. Woda zwiększa objętość pod wpływem temperatury. Chroni to instalację przed nadmiernym wzrostem ciśnienia.

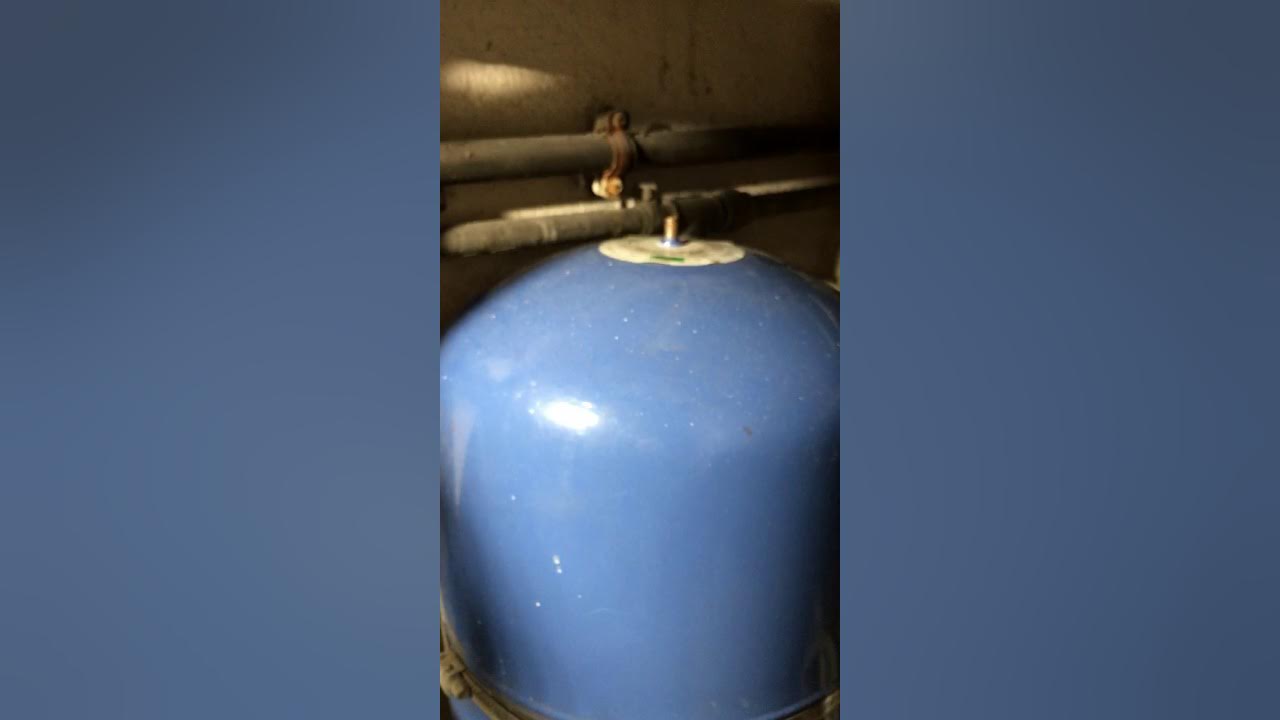

Naczynie składa się z dwóch komór. Oddziela je elastyczna przepona. Z jednej strony znajduje się woda z instalacji CO. Z drugiej – gaz, najczęściej azot. Gaz pełni funkcję amortyzatora.
Dlaczego Dobór Jest Ważny?
Prawidłowy dobór naczynia przeponowego ma wiele zalet. Utrzymuje stabilne ciśnienie w instalacji. Zapobiega uszkodzeniom elementów systemu CO, takich jak zawory, pompy i grzejniki. Wydłuża to żywotność całej instalacji grzewczej. Zapewnia także efektywną i bezpieczną pracę.
Kryteria Doboru Naczynia Przeponowego
Kilka czynników wpływa na wybór odpowiedniego naczynia. Są to: objętość instalacji CO, ciśnienie statyczne, ciśnienie robocze i maksymalna temperatura. Uwzględnienie tych parametrów jest niezbędne do prawidłowego doboru.
1. Objętość Instalacji CO
Pierwszym krokiem jest określenie objętości wody w całym systemie. Obejmuje to objętość wody w kotle, rurach, grzejnikach i zasobniku ciepłej wody użytkowej (jeśli jest). Dokładna znajomość tej wartości jest fundamentalna. Szacuje się, że objętość wody w grzejnikach wynosi około 5-7 litrów na 1 kW mocy grzejnika. Dokładne dane można znaleźć w dokumentacji technicznej urządzenia.
2. Ciśnienie Statyczne
Ciśnienie statyczne to ciśnienie w instalacji, gdy pompa obiegowa nie pracuje. Zależy ono od wysokości słupa wody. Mierzy się od najwyższego punktu instalacji do poziomu naczynia. Na każde 10 metrów wysokości słupa wody przypada około 1 bar ciśnienia statycznego. Dobór ciśnienia wstępnego w naczyniu jest zależny od ciśnienia statycznego.
3. Ciśnienie Robocze
Ciśnienie robocze to maksymalne dopuszczalne ciśnienie w instalacji CO. Określa je producent kotła. Zazwyczaj wynosi ono 2,5 lub 3 bary. Naczynie przeponowe musi być w stanie absorbować wzrost objętości wody, nie przekraczając tego ciśnienia. Ciśnienie robocze jest jednym z parametrów branych pod uwagę przy wyborze naczynia.
4. Maksymalna Temperatura
Maksymalna temperatura w instalacji również ma znaczenie. Wysoka temperatura powoduje większy wzrost objętości wody. Należy sprawdzić, czy naczynie jest odporne na panującą temperaturę. Parametr ten jest istotny szczególnie w instalacjach z kotłami na paliwa stałe.
Wzór na Objętość Naczynia Przeponowego
Do obliczenia minimalnej objętości naczynia przeponowego stosuje się wzór. Wzór uwzględnia objętość instalacji, temperaturę, ciśnienie statyczne i robocze. Formuła może wyglądać następująco: Vn = (Ve * e) / ((Pmax + 1) / (Pstat + 1) - 1).
Gdzie:
- Vn - objętość naczynia przeponowego (litry)
- Ve - objętość wody w instalacji CO (litry)
- e - współczynnik rozszerzalności wody (zależny od temperatury)
- Pmax - maksymalne ciśnienie robocze instalacji (bary)
- Pstat - ciśnienie statyczne instalacji (bary)
Współczynnik rozszerzalności wody (e) zależy od temperatury. Dla temperatury 70°C wynosi około 0,023, a dla 90°C około 0,036. Zamiast korzystać ze wzoru, można użyć dostępnych kalkulatorów online, które uwzględniają wszystkie parametry.
Przykład Obliczeniowy
Załóżmy, że mamy instalację CO o objętości 500 litrów. Ciśnienie statyczne wynosi 1 bar, a ciśnienie robocze 2,5 bara. Maksymalna temperatura to 80°C (e=0.03).
Wstawiając te wartości do wzoru: Vn = (500 * 0.03) / ((2.5 + 1) / (1 + 1) - 1). Obliczamy: Vn = 15 / (3.5 / 2 - 1) = 15 / (1.75 - 1) = 15 / 0.75 = 20 litrów. W tym przypadku potrzebne jest naczynie o objętości co najmniej 20 litrów.
Praktyczne Porady
Zawsze warto wybrać naczynie o nieco większej objętości. Zapewni to dodatkowy margines bezpieczeństwa. Należy regularnie kontrolować ciśnienie w naczyniu. Utrzymywanie prawidłowego ciśnienia wstępnego jest kluczowe. Uszkodzona przepona wymaga wymiany całego naczynia.
Podsumowanie
Dobór naczynia przeponowego to istotny element projektowania i eksploatacji instalacji CO. Uwzględnienie objętości instalacji, ciśnienia statycznego i roboczego, oraz maksymalnej temperatury jest kluczowe. Prawidłowy dobór zapewni stabilne i bezpieczne działanie systemu grzewczego.
