Hej Studenci! Przygotowujemy się do egzaminu z **zarabiania końcówek kabla UTP**. Spokojnie, damy radę! Przejdziemy przez wszystko krok po kroku.
Co to jest wtyk RJ45?

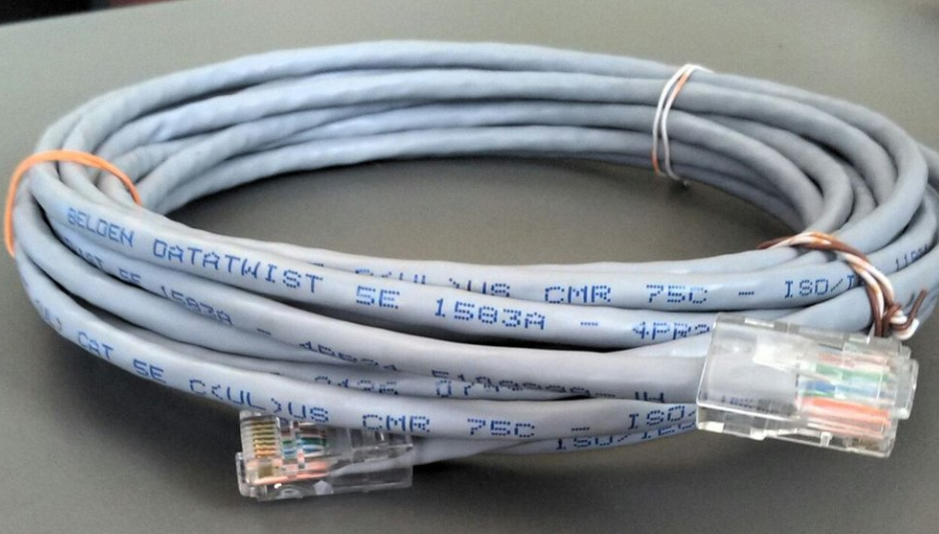

Zacznijmy od podstaw. Potrzebny jest nam **wtyk RJ45**. To standardowe złącze do kabli UTP. Widzisz go na końcu kabla ethernetowego.
RJ45 ma 8 pinów. Te piny łączą się z żyłami w kablu UTP. Odpowiednie ułożenie żył jest kluczowe. Inaczej sieć nie zadziała.
Rodzaje wtyków RJ45
Są różne typy wtyków. Najczęściej spotkasz wtyki do kabli **drutowych (solid)** i **linkowych (stranded)**. Wybierz odpowiedni typ!
Wtyki do kabli drutowych mają ostrzejsze ząbki. Lepiej wgryzają się w drut. Wtyki do kabli linkowych są łagodniejsze.
Czasami spotkasz wtyki ekranowane (**STP**) i nieekranowane (**UTP**). Ekranowane dają lepszą ochronę przed zakłóceniami.
Kabel UTP – Budowa
Kabel UTP składa się z 8 żył. Są one skręcone w 4 pary. Skręcanie redukuje zakłócenia elektromagnetyczne.
Każda żyła ma kolor. Standardy **T568A** i **T568B** definiują kolejność kolorów. Musimy je znać!
Zewnętrzna izolacja chroni żyły. Trzeba ją delikatnie usunąć. Uważaj, żeby nie uszkodzić żył.
Standardy T568A i T568B
Te standardy opisują kolejność kolorów żył we wtyku. **T568A** to: biało-zielony, zielony, biało-pomarańczowy, niebieski, biało-niebieski, pomarańczowy, biało-brązowy, brązowy.
**T568B** to: biało-pomarańczowy, pomarańczowy, biało-zielony, niebieski, biało-niebieski, zielony, biało-brązowy, brązowy.
Większość osób używa standardu **T568B**. Ważne, żeby na obu końcach kabla był ten sam standard. Wtedy połączenie zadziała.
Narzędzia potrzebne do zarabiania
Potrzebujesz kilku narzędzi. Najważniejsza jest **zaciskarka do wtyków RJ45**. Ona zaciska wtyk na kablu.
Przydatny jest też **ściągacz izolacji**. Delikatnie usuwa izolację zewnętrzną kabla. Można użyć też nożyka, ale ostrożnie!
Przyda się również **tester kabli**. Sprawdzi, czy wszystkie żyły są prawidłowo połączone. To oszczędza nerwy!
Proces zarabiania krok po kroku
1. **Usuń izolację zewnętrzną.** Użyj ściągacza izolacji lub nożyka. Zdejmij około 2-3 cm izolacji.
2. **Rozplącz pary żył.** Rozdziel żyły i wyprostuj je. To ułatwi ich ułożenie.
3. **Ułóż żyły w odpowiedniej kolejności.** Zgodnie z T568A lub T568B. Sprawdź dwa razy!
4. **Wyrównaj końce żył.** Utnij je równo, aby wszystkie były tej samej długości. Użyj do tego zaciskarki lub nożyczek.
5. **Wsuń żyły do wtyku RJ45.** Upewnij się, że każda żyła jest w swoim kanale. Sprawdź kolejność kolorów przez wtyk.
6. **Zaciśnij wtyk zaciskarką.** Włóż wtyk do zaciskarki i mocno zaciśnij. Usłyszysz charakterystyczny klik.
7. **Sprawdź kabel testerem.** Podłącz kabel do testera i sprawdź, czy wszystkie diody się świecą. To znaczy, że wszystko jest OK!
Najczęstsze błędy
Najczęstszym błędem jest zła kolejność żył. Sprawdź ją kilka razy! Upewnij się, że używasz odpowiedniego standardu.
Inny błąd to źle zaciśnięty wtyk. Może się poluzować. Sprawdź, czy wszystkie ząbki są wciśnięte w żyły.
Uszkodzenie żył podczas ściągania izolacji. Bądź delikatny! Użyj odpowiedniego narzędzia.
Testowanie kabla
Po zarobieniu kabla trzeba go przetestować. Użyj testera kabli. Podłącz kabel do testera i włącz go.
Tester pokaże, czy wszystkie żyły są prawidłowo połączone. Jeśli któraś dioda się nie świeci, to znaczy, że jest problem.
Sprawdź, który pin jest uszkodzony. Popraw zarobienie wtyku na tym końcu kabla. Powtórz test.
Kiedy kabel nie działa
Jeśli kabel nie działa, to sprawdź kolejność żył. Czy użyłeś właściwego standardu (T568A lub T568B)?
Sprawdź, czy wtyk jest dobrze zaciśnięty. Czy wszystkie ząbki są wciśnięte w żyły? Może trzeba go zacisnąć jeszcze raz.
Sprawdź, czy żyły nie są uszkodzone. Czy nie zostały przerwane podczas ściągania izolacji?
Podsumowanie
Pamiętaj! **Wtyk RJ45** jest kluczowy. Zwróć uwagę na standardy **T568A** i **T568B**. Używaj odpowiednich narzędzi.
Kolejność żył ma znaczenie! Sprawdzaj ją dokładnie. Testuj kabel po zarobieniu. To oszczędzi Ci dużo czasu i nerwów.
Powodzenia na egzaminie! Wierzę w Ciebie! Pamiętaj, praktyka czyni mistrza. Im więcej zarobisz kabli, tym lepiej Ci to będzie wychodzić.
Dasz radę! Trzymam kciuki!
