Pomiar natężenia prądu elektrycznego to kluczowy element w zrozumieniu obwodów elektrycznych.
Wykorzystujemy do tego celu specjalny przyrząd – amperomierz.
Jak działa amperomierz?
Amperomierz mierzy natężenie prądu w amperach (A).
Działa na zasadzie przepływu prądu przez wewnętrzny rezystor.
Pomiar ten odbywa się z minimalnym wpływem na obwód.
Idealny amperomierz ma bardzo małą rezystancję wewnętrzną.
Podłączanie amperomierza.
Amperomierz włączamy szeregowo w obwód.
Oznacza to, że cały mierzony prąd przepływa przez amperomierz.
Należy zwrócić uwagę na polaryzację przy podłączaniu.
Zwykle amperomierz posiada oznaczenia "+" i "-".
Podłączenie odwrotne może uszkodzić urządzenie.
Metody pomiaru.
Wyróżniamy analogowe i cyfrowe amperomierze.

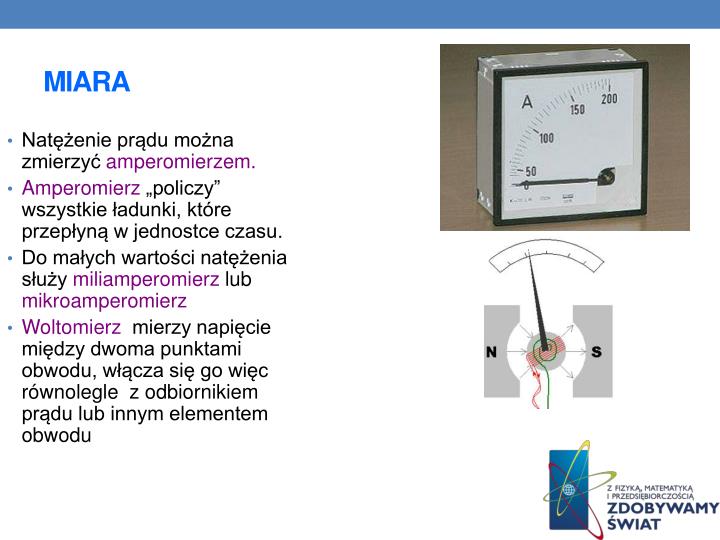

Amperomierze analogowe wykorzystują wskazówkę i skalę.

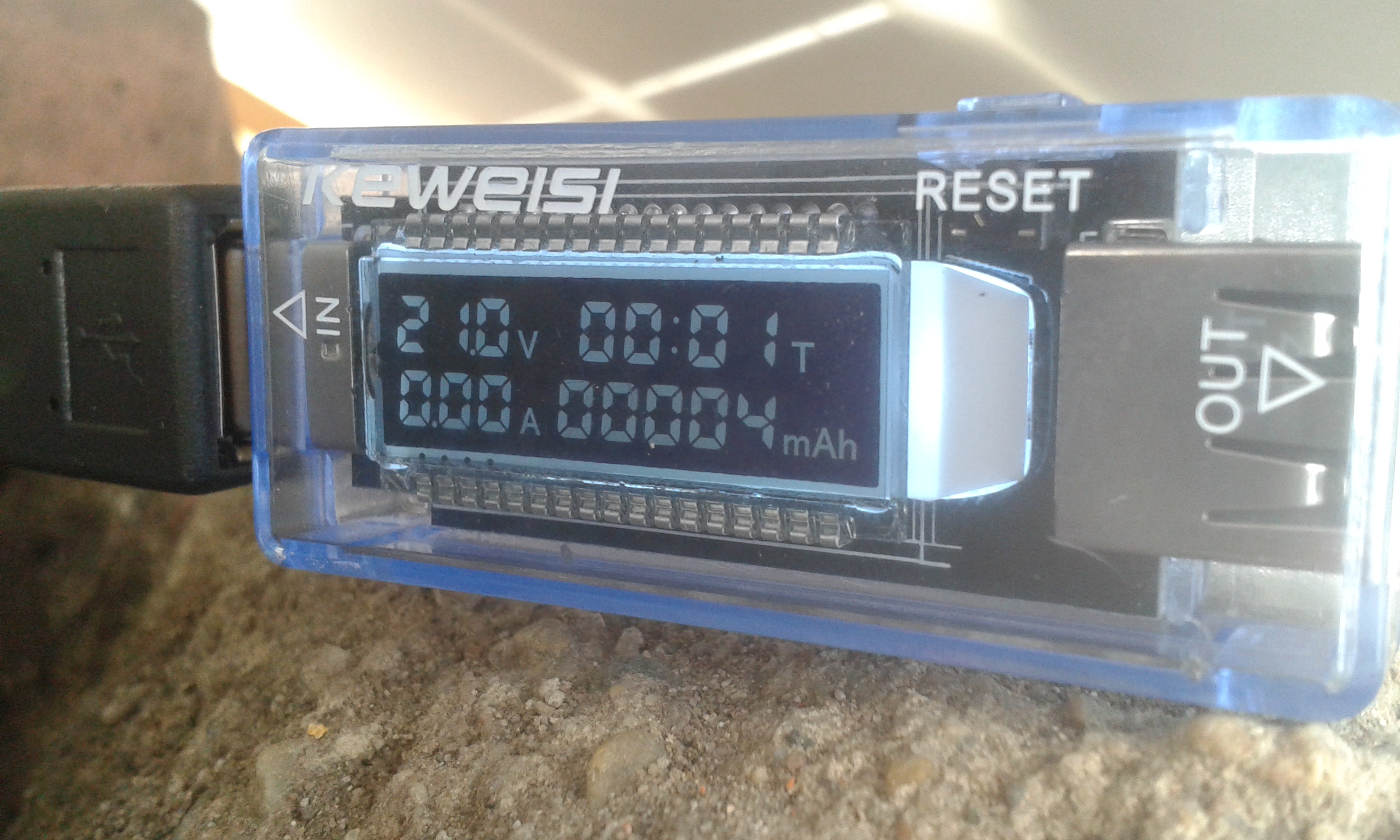

Amperomierze cyfrowe wyświetlają wynik na ekranie LCD.

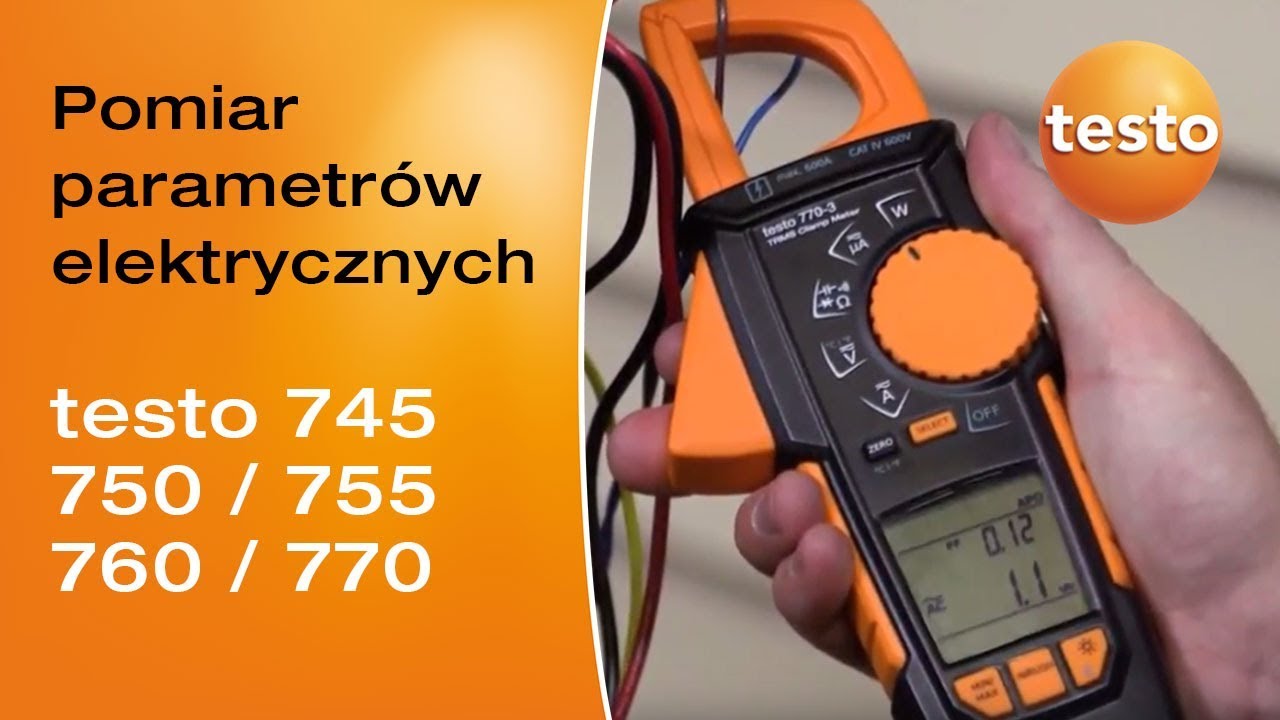

Amperomierze cęgowe mierzą prąd bez przerywania obwodu.
Wykorzystują one pole magnetyczne wokół przewodnika.
Wskazówki dla nauczycieli.
Wyjaśniając uczniom, warto zacząć od analogii.
Można porównać przepływ prądu do przepływu wody w rurze.
Natężenie prądu to wtedy ilość wody przepływającej w jednostce czasu.
Pokażcie uczniom budowę amperomierza.
Wyjaśnijcie, jak działa i jakie ma elementy.
Demonstracje praktyczne są bardzo pomocne.
Podłączcie amperomierz do prostego obwodu z żarówką i baterią.
Uczniowie zobaczą, jak mierzyć natężenie prądu w praktyce.
Zwróćcie uwagę na bezpieczeństwo podczas eksperymentów.
Używajcie niskich napięć i prądów.
Typowe błędy i nieporozumienia.
Uczniowie często mylą natężenie prądu z napięciem.
Wyjaśnijcie różnicę między tymi pojęciami.
Napięcie to różnica potencjałów, a natężenie to przepływ ładunków.
Częstym błędem jest podłączanie amperomierza równolegle do obwodu.
Może to spowodować przepływ bardzo dużego prądu i uszkodzenie amperomierza.
Podkreślajcie konieczność podłączania szeregowego.
Inny błąd to nieuwzględnianie zakresu pomiarowego amperomierza.
Mierzenie prądu o zbyt dużej wartości może uszkodzić urządzenie.
Wyjaśnijcie, jak wybierać odpowiedni zakres pomiarowy.
Jak uatrakcyjnić zajęcia?
Wykorzystajcie symulacje komputerowe.
Uczniowie mogą wirtualnie podłączać amperomierze do różnych obwodów.
Przeprowadzajcie konkursy i quizy.
Sprawdźcie, kto najlepiej rozumie zasady pomiaru natężenia prądu.
Zadawajcie zadania problemowe.
Na przykład: "Jak zmierzyć prąd pobierany przez silnik elektryczny?".
Wykorzystajcie gry edukacyjne.
Dostępne są gry, które uczą o obwodach elektrycznych i pomiarach.
Stwórzcie projekt, w którym uczniowie zbudują prosty obwód z amperomierzem.
Na przykład, obwód zasilający diodę LED.
Analizujcie realne przypadki użycia amperomierzy.
Na przykład, w samochodzie lub w urządzeniach elektronicznych.
Pokażcie, jak amperomierze są wykorzystywane w przemyśle i nauce.
Rodzaje amperomierzy
Amperomierze magnetoelektryczne - bardzo dokładne, stosowane do pomiarów prądu stałego.
Amperomierze elektromagnetyczne - stosowane do pomiarów prądu stałego i przemiennego, mniej dokładne.
Amperomierze termoelektryczne - wykorzystują zjawisko Seebecka, mierzą prąd przemienny o wysokiej częstotliwości.
Amperomierze cyfrowe - wykorzystują przetworniki analogowo-cyfrowe, zapewniają wysoką dokładność i łatwość odczytu.
Amperomierze cęgowe - pozwalają na pomiar prądu bez przerywania obwodu, przydatne w diagnostyce.
Wybór odpowiedniego amperomierza zależy od rodzaju mierzonego prądu, wymaganej dokładności i warunków pomiarowych.
Pamiętajmy, że bezpieczne i poprawne użycie amperomierza to klucz do uzyskania wiarygodnych wyników i uniknięcia uszkodzeń sprzętu.
