Czujniki Indukcyjne W Automatyce Część 1

W automatyce przemysłowej, precyzyjny pomiar i wykrywanie obiektów to podstawa. Jednym z kluczowych elementów systemów automatyzacji są czujniki indukcyjne. Te niezawodne urządzenia odgrywają zasadniczą rolę w wielu aplikacjach. Zapewniają dokładne wykrywanie obecności metalowych obiektów bez fizycznego kontaktu.

Czym są czujniki indukcyjne?

Czujniki indukcyjne to bezdotykowe czujniki elektroniczne. Wykorzystują one zjawisko indukcji elektromagnetycznej do wykrywania obecności metalowych obiektów w ich polu detekcji. Działają one na zasadzie interakcji pola elektromagnetycznego generowanego przez czujnik z metalowym celem. Zmiana w charakterystyce tego pola sygnalizuje obecność obiektu.

Innymi słowy, czujnik indukcyjny "widzi" metal, gdy ten znajdzie się w jego zasięgu. Nie potrzebuje dotykać obiektu. To sprawia, że są one idealne do zastosowań, gdzie kontakt fizyczny jest niepożądany lub niemożliwy. Na przykład, w środowiskach zanieczyszczonych lub w aplikacjach wymagających dużej prędkości.

Zasada Działania

Sercem czujnika indukcyjnego jest oscylator. Generuje on pole elektromagnetyczne o wysokiej częstotliwości. To pole jest emitowane przez cewkę umieszczoną na czole czujnika. Kiedy metalowy obiekt (np. stal, aluminium, miedź) zbliży się do tego pola, indukuje w nim prądy wirowe (prądy Foucaulta).

Te prądy wirowe pobierają energię z oscylatora czujnika. Powoduje to spadek amplitudy oscylacji. Układ detekcyjny czujnika monitoruje tę zmianę amplitudy. Kiedy spadek przekroczy pewien próg, czujnik generuje sygnał wyjściowy. Ten sygnał wskazuje na obecność metalu.

Ważne jest, że zasięg detekcji czujnika indukcyjnego zależy od kilku czynników. Należą do nich rodzaj metalu, rozmiar i kształt obiektu, oraz typ samego czujnika. Dlatego dobór odpowiedniego czujnika do konkretnej aplikacji jest kluczowy.

Budowa Czujnika Indukcyjnego

Typowy czujnik indukcyjny składa się z kilku podstawowych elementów. Są to cewka indukcyjna, oscylator, obwód detekcyjny i wzmacniacz, oraz obwód wyjściowy. Wszystkie te elementy są zamknięte w wytrzymałej obudowie, odpornej na warunki środowiskowe.

Cewka indukcyjna jest kluczowym elementem. Generuje ona pole elektromagnetyczne. Oscylator dostarcza energię do cewki. Obwód detekcyjny monitoruje zmiany w amplitudzie oscylacji. Wzmacniacz wzmacnia sygnał z obwodu detekcyjnego. Obwód wyjściowy generuje sygnał wyjściowy, który jest przekazywany do układu sterowania.

Obudowa czujnika indukcyjnego zazwyczaj wykonana jest z metalu lub tworzywa sztucznego. Ma za zadanie chronić wewnętrzne komponenty przed uszkodzeniami mechanicznymi, wilgocią, pyłem i innymi czynnikami zewnętrznymi. Wytrzymałość obudowy jest szczególnie ważna w trudnych warunkach przemysłowych.

Rodzaje Czujników Indukcyjnych

Istnieje wiele rodzajów czujników indukcyjnych. Różnią się one między sobą konstrukcją, zasięgiem detekcji, typem wyjścia, oraz przeznaczeniem. Podziału można dokonać ze względu na różne kryteria.

Ze względu na konstrukcję wyróżniamy czujniki cylindryczne, prostokątne, pierścieniowe i widełkowe. Czujniki cylindryczne są najpopularniejsze. Są łatwe w montażu i dostępne w różnych rozmiarach. Czujniki prostokątne oferują większą powierzchnię detekcji. Czujniki pierścieniowe służą do wykrywania obiektów przechodzących przez otwór. Czujniki widełkowe mają wbudowany nadajnik i odbiornik. Wykrywają obecność obiektu pomiędzy nimi.

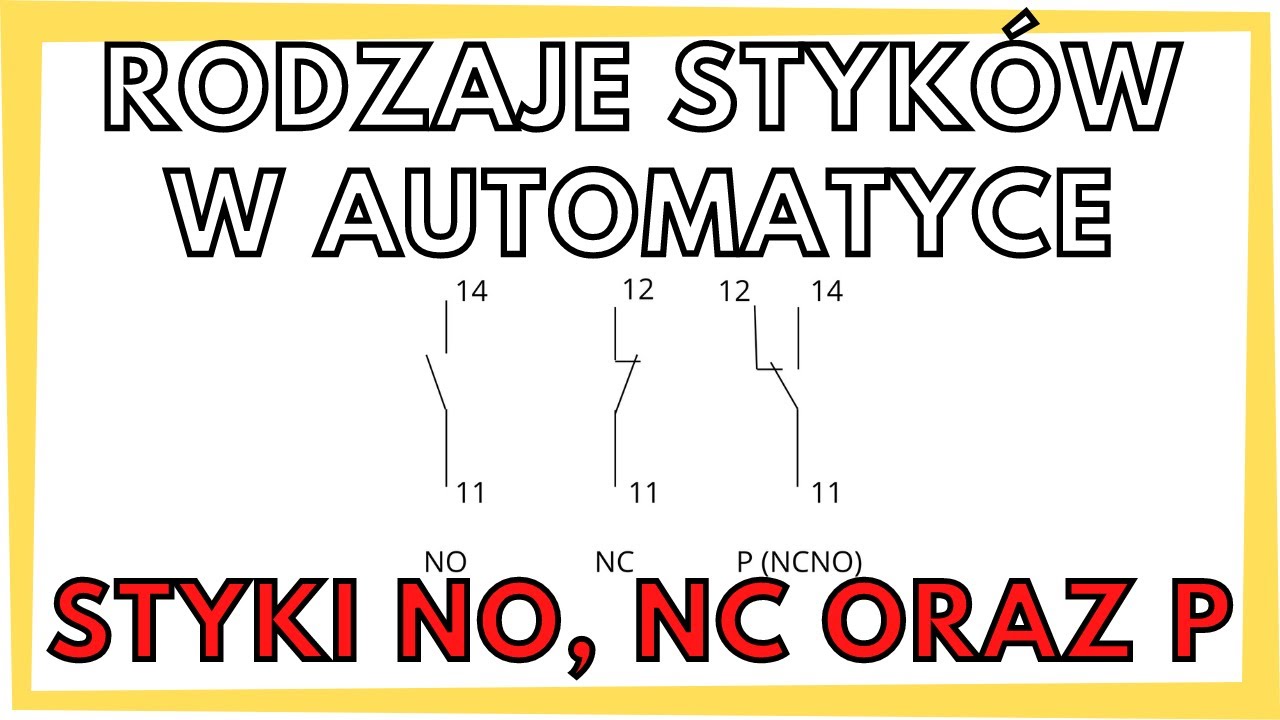

Ze względu na typ wyjścia wyróżniamy czujniki NO (Normally Open), NC (Normally Closed) oraz PNP i NPN. NO oznacza, że wyjście jest otwarte w stanie spoczynku i zamyka się po wykryciu metalu. NC oznacza, że wyjście jest zamknięte w stanie spoczynku i otwiera się po wykryciu metalu. PNP i NPN to różne typy tranzystorów wyjściowych, które determinują sposób podłączenia czujnika do układu sterowania. Należy uwzględnić wymagania systemu sterowania przy wyborze czujnika.

Zastosowania Czujników Indukcyjnych

Czujniki indukcyjne znajdują szerokie zastosowanie w różnych gałęziach przemysłu. Wykorzystuje się je w automatyce przemysłowej, robotyce, maszynach CNC, liniach produkcyjnych i wielu innych aplikacjach. Ich niezawodność i dokładność czynią je niezastąpionymi w wielu systemach.

Przykładowe zastosowania to wykrywanie pozycji elementów maszyn, zliczanie produktów na linii produkcyjnej, kontrola obecności detali w procesie montażu, pomiar prędkości obrotowej, oraz zabezpieczenie maszyn przed uszkodzeniami. W robotyce czujniki indukcyjne są wykorzystywane do precyzyjnego pozycjonowania robotów i chwytaków.

W przemyśle motoryzacyjnym czujniki indukcyjne są stosowane do wykrywania położenia wału korbowego, wałka rozrządu, oraz innych elementów silnika. W maszynach CNC służą do precyzyjnego ustawiania narzędzi i obrabianych przedmiotów. W liniach produkcyjnych czujniki indukcyjne monitorują przepływ materiałów i zapewniają prawidłowy przebieg procesu.

Zalety i Wady Czujników Indukcyjnych

Czujniki indukcyjne posiadają wiele zalet. Do najważniejszych należą bezdotykowa detekcja, wysoka niezawodność, długa żywotność, odporność na zanieczyszczenia i wibracje, oraz wysoka częstotliwość przełączania. Bezdotykowa detekcja eliminuje zużycie mechaniczne, co przekłada się na dłuższą żywotność czujnika.

Jednak czujniki indukcyjne mają również pewne wady. Przede wszystkim, wykrywają tylko metale. Ich zasięg detekcji jest ograniczony. Mogą być wrażliwe na zakłócenia elektromagnetyczne. Dodatkowo, cena czujników indukcyjnych może być wyższa niż w przypadku innych typów czujników.

Podsumowując, czujniki indukcyjne są niezastąpionym elementem automatyki przemysłowej. Zapewniają niezawodne i precyzyjne wykrywanie metalowych obiektów. Wybór odpowiedniego czujnika do konkretnej aplikacji wymaga uwzględnienia jego zalet i wad, oraz specyficznych wymagań systemu.
