Co To Jest Przewyższenie W Geodezji

Co To Jest Przewyższenie W Geodezji

Witaj! Przygotowujesz się do egzaminu z geodezji i masz problem z przewyższeniem? Nie martw się, jestem tu, żeby Ci pomóc! Ten poradnik pomoże Ci zrozumieć, o co chodzi z tym przewyższeniem.

Co to jest przewyższenie?

Zacznijmy od podstaw. Przewyższenie to różnica wysokości między dwoma punktami. Proste, prawda?

Wyobraź sobie, że stoisz na wzgórzu, a Twój kolega jest u jego podnóża. Przewyższenie to różnica wysokości między Twoim położeniem na wzgórzu, a położeniem Twojego kolegi na dole.

Oznaczenia

Przewyższenie oznaczamy literą h.

Jednostki

Przewyższenie mierzymy w metrach (m) lub kilometrach (km).

Rodzaje przewyższeń

W geodezji rozróżniamy kilka rodzajów przewyższeń. Najważniejsze z nich to:

  • Przewyższenie terenowe (hterenowe): Różnica wysokości między dwoma punktami w terenie.
  • Przewyższenie geometryczne (hgeometryczne): Określane na podstawie pomiarów geometrycznych, np. niwelacji.
  • Przewyższenie trygonometryczne (htrygonometryczne): Obliczane na podstawie pomiarów kątów pionowych i odległości.

Zajmijmy się każdym z nich po kolei.

Przewyższenie terenowe

To najprostszy rodzaj przewyższenia. Określa różnicę wysokości dwóch punktów bezpośrednio w terenie. Można je zmierzyć za pomocą różnych instrumentów, np. niwelatora lub tachimetru.

Przewyższenie geometryczne (Niwelacja)

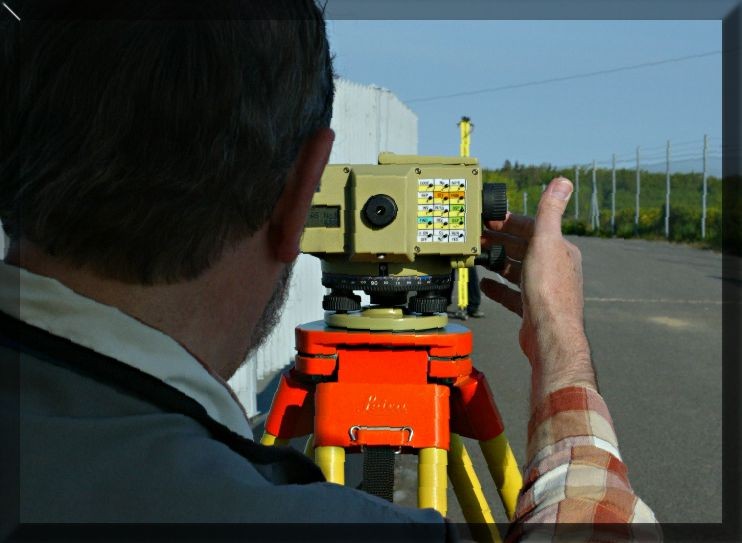

Niwelacja to precyzyjna metoda wyznaczania różnic wysokości. Używa się do tego niwelatora i łaty niwelacyjnej. Metoda ta jest bardzo dokładna i szeroko stosowana w geodezji.

Podczas niwelacji odczytujemy wartości na łacie w dwóch punktach (A i B). Przewyższenie obliczamy odejmując odczyt na łacie w punkcie B od odczytu na łacie w punkcie A.

Wzór: hAB = odczytA - odczytB

Jeśli wynik jest dodatni, punkt B jest niżej niż punkt A. Jeśli wynik jest ujemny, punkt B jest wyżej niż punkt A.

Przewyższenie trygonometryczne

To metoda wykorzystująca pomiary kątów pionowych i odległości do obliczenia przewyższenia. Używa się do tego tachimetru lub teodolitu.

Aby obliczyć przewyższenie trygonometryczne, musimy znać:

  • Odległość poziomą między punktami (d)
  • Kąt pionowy (α)
  • Wysokość instrumentu (i)
  • Wysokość celu (c)

Wzór na przewyższenie trygonometryczne:

h = d * tan(α) + i - c

Gdzie:

  • d - odległość pozioma
  • α - kąt pionowy
  • i - wysokość instrumentu
  • c - wysokość celu

Znaczenie przewyższeń w geodezji

Przewyższenia są niezwykle ważne w geodezji. Wykorzystuje się je do:

  • Tworzenia map wysokościowych (warstwicowych)
  • Projektowania dróg, mostów i innych budowli inżynieryjnych
  • Wyznaczania spadków terenu
  • Monitoringu deformacji terenu (np. osuwisk)
  • Wyznaczania wysokości punktów osnowy geodezyjnej

Bez znajomości przewyższeń nie można by dokładnie planować i realizować wielu inwestycji budowlanych i infrastrukturalnych.

Błędy pomiaru przewyższeń

Jak w każdym pomiarze, również przy wyznaczaniu przewyższeń mogą wystąpić błędy. Najczęstsze przyczyny błędów to:

  • Błędy instrumentu (np. niedokładność niwelatora)
  • Błędy ludzkie (np. nieprawidłowe odczyty na łacie)
  • Wpływ warunków atmosferycznych (np. refrakcja atmosferyczna)
  • Błędy celowania
  • Błędy odczytu

Dlatego tak ważne jest dokładne kalibrowanie instrumentów, staranne wykonywanie pomiarów i uwzględnianie wpływu czynników zewnętrznych.

Jak poprawić dokładność pomiaru przewyższeń?

Kilka wskazówek:

  • Używaj wysokiej jakości instrumentów
  • Regularnie kalibruj swój sprzęt
  • Wykonuj pomiary w dobrych warunkach atmosferycznych
  • Dokładnie celuj i odczytuj wartości
  • Wykonuj pomiary kontrolne
  • Stosuj odpowiednie metody wyrównywania błędów

Podsumowanie

Przewyższenie to różnica wysokości między dwoma punktami. W geodezji rozróżniamy przewyższenia terenowe, geometryczne (niwelacja) i trygonometryczne. Przewyższenia są kluczowe w wielu zastosowaniach geodezyjnych, takich jak tworzenie map, projektowanie budowli i monitoring deformacji terenu. Pamiętaj o potencjalnych źródłach błędów i staraj się minimalizować ich wpływ na dokładność pomiarów.

Powodzenia na egzaminie! Pamiętaj, że systematyczna nauka i dobre zrozumienie podstaw to klucz do sukcesu.
