Cześć! Gotowi na powtórkę z aplikacji georadaru (GPR) w inżynierii lądowej? Świetnie! Przejdziemy przez najważniejsze zagadnienia krok po kroku. Będzie łatwo, obiecuję!
Wprowadzenie do GPR
Georadar (GPR) to narzędzie geofizyczne. Wykorzystuje fale elektromagnetyczne. Służy do badania podpowierzchni.
Jak to działa? GPR wysyła fale. Fale odbijają się od różnych obiektów. Odbite sygnały wracają do urządzenia. Analiza tych sygnałów daje obraz pod ziemią.
Zalety GPR? Nieniszczące badania. Szybkość działania. Możliwość lokalizacji różnych materiałów.
Podstawowe komponenty systemu GPR
Antena nadawcza. Antena odbiorcza. Jednostka sterująca. Oprogramowanie do analizy danych. To są kluczowe elementy.
Antena wysyła i odbiera sygnały. Jednostka sterująca kontroluje proces. Oprogramowanie przetwarza dane.
Zastosowania GPR w Inżynierii Lądowej
GPR ma wiele zastosowań. Lokalizacja instalacji podziemnych. Badanie stanu nawierzchni drogowych. Ocena fundamentów. To tylko kilka przykładów.
Lokalizacja Instalacji Podziemnych
Rury. Kable. Zbiorniki. GPR pomaga je zlokalizować. Unika się uszkodzeń podczas prac budowlanych.
Jak to działa? Fale GPR odbijają się od rur i kabli. Generują charakterystyczne sygnały. Można je zidentyfikować.
Badanie Stanu Nawierzchni Drogowych
Grubość warstw asfaltu. Pęknięcia. Ubytki. GPR to wykrywa.
Wczesne wykrycie problemów. Można zaplanować naprawy. Oszczędność kosztów.
Ocena Fundamentów
Głębokość fundamentów. Ubytki. Osłabienia. GPR daje informacje.
Ocena stanu technicznego. Bez konieczności odkrywania fundamentów. Szybko i sprawnie.
Wykrywanie pustek i kawern
Pustki pod drogami. Kawerny w gruncie. GPR może je wykryć.
Zagrożenie dla stabilności konstrukcji. GPR pomaga w identyfikacji. Można podjąć odpowiednie działania.
Badania Archeologiczne
Pozostałości budynków. Groby. Inne artefakty. GPR wspomaga badania archeologiczne.
Nieniszcząca metoda. Pomaga w planowaniu wykopalisk. Ochrona dziedzictwa kulturowego.
Czynniki wpływające na jakość danych GPR
Rodzaj gruntu. Zawartość wilgoci. Częstotliwość anteny. To ważne czynniki.
Grunty gliniaste absorbują fale. Grunty piaszczyste są lepsze dla GPR. Wilgoć tłumi sygnał.
Wysoka częstotliwość - lepsza rozdzielczość. Niska częstotliwość - większy zasięg.
Interpretacja Danych GPR
Hiperbole. Poziome linie. Strefy zacienione. To charakterystyczne elementy obrazu GPR.
Hiperbole - wskazują na obiekty punktowe (rury, kable). Poziome linie - granice warstw gruntu. Strefy zacienione - silne tłumienie sygnału.
Doświadczenie. To klucz do poprawnej interpretacji. Ważna jest wiedza o badanym terenie.
Ograniczenia Metody GPR
Duża zawartość gliny. Wysoki poziom wód gruntowych. To utrudnia badania.
Głębokość penetracji. Jest ograniczona. Zależy od warunków gruntowych.
Interpretacja danych. Może być trudna. Wymaga doświadczenia.
Przykłady Zastosowań GPR w Projektach Inżynieryjnych
Budowa dróg. Budowa mostów. Budowa tuneli. GPR pomaga w każdym z tych projektów.

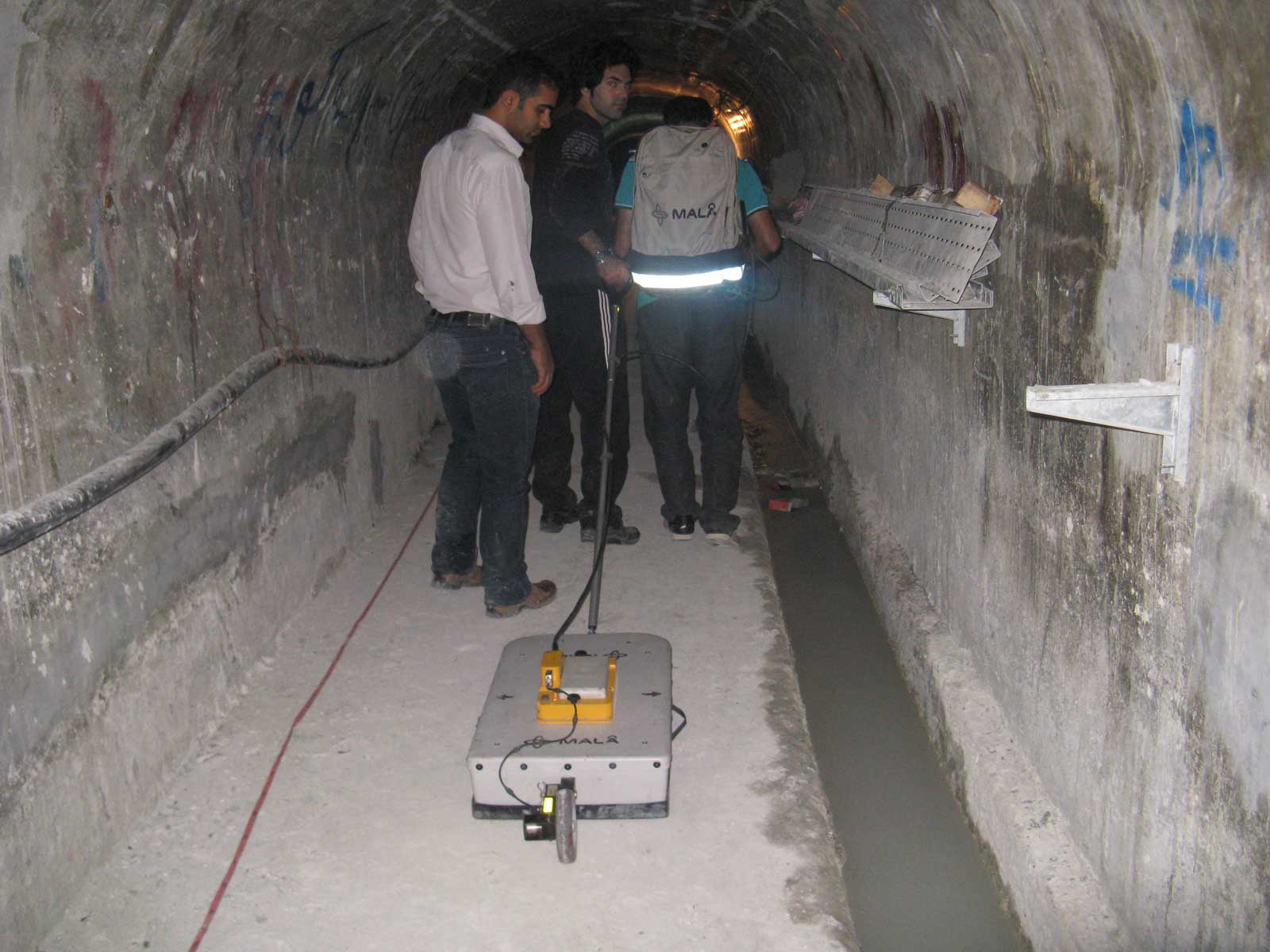

Drogi: badanie podłoża, lokalizacja instalacji. Mosty: ocena stanu fundamentów. Tunele: wykrywanie pustek i kawern.
Podsumowanie
GPR to potężne narzędzie. Pomaga w inżynierii lądowej. Lokalizacja instalacji. Badanie nawierzchni. Ocena fundamentów. Wykrywanie pustek. Badania archeologiczne. To tylko kilka przykładów.
Pamiętaj o czynnikach wpływających na jakość danych. Rodzaj gruntu. Wilgotność. Częstotliwość anteny.
Interpretacja danych wymaga wiedzy. I doświadczenia. Ale dasz radę!
Powodzenia na egzaminie! Wierzę w Ciebie!
