Hej! Zbliża się egzamin i wiem, że temat spadku napięcia może wydawać się nieco skomplikowany. Ale spokojnie, przejdziemy przez to razem krok po kroku. Postaram się, aby to było jak najbardziej zrozumiałe i żebyś poczuł się pewnie na egzaminie. Gotowy? Zaczynamy!
Czym jest Spadek Napięcia?
Spadek napięcia to po prostu zmniejszenie napięcia elektrycznego wzdłuż przewodnika, obwodu lub elementu elektrycznego. Wyobraź sobie, że masz długi wąż ogrodowy. Kiedy otwierasz kran, ciśnienie wody na początku węża jest większe niż na końcu. Podobnie jest z napięciem – na początku obwodu jest ono wyższe, a na końcu, ze względu na opór, jest niższe. To obniżenie napięcia nazywamy właśnie spadkiem napięcia.
Przyczyny Spadku Napięcia
Główną przyczyną spadku napięcia jest rezystancja przewodnika. Każdy przewodnik, nawet miedziany, stawia pewien opór przepływowi prądu. Ten opór powoduje, że część energii elektrycznej zamienia się w ciepło, a napięcie maleje wzdłuż przewodnika. Im większa rezystancja i im większy prąd płynie przez przewodnik, tym większy będzie spadek napięcia.
Inną przyczyną może być reaktancja, zwłaszcza w obwodach prądu zmiennego (AC). Reaktancja, podobnie jak rezystancja, ogranicza przepływ prądu, ale jest związana z indukcyjnością i pojemnością obwodu.
Obliczanie Spadku Napięcia
Najczęściej spadek napięcia oblicza się za pomocą prawa Ohma: U = I * R, gdzie:
- U to spadek napięcia (w woltach – V)
- I to prąd płynący przez przewodnik (w amperach – A)
- R to rezystancja przewodnika (w omach – Ω)
Aby obliczyć spadek napięcia, musisz znać prąd płynący przez dany odcinek obwodu oraz rezystancję tego odcinka. Rezystancja przewodnika zależy od materiału, z którego jest wykonany, jego długości i przekroju poprzecznego.
Przykładowe Obliczenia
Załóżmy, że mamy przewód miedziany o rezystancji 0.1 Ω i płynie przez niego prąd o wartości 10 A. Spadek napięcia na tym przewodzie wyniesie:
U = 10 A * 0.1 Ω = 1 V
Czyli na tym odcinku przewodu napięcie spadnie o 1 V.
Znaczenie Spadku Napięcia
Kontrolowanie spadku napięcia jest niezwykle ważne w projektowaniu i eksploatacji instalacji elektrycznych. Zbyt duży spadek napięcia może powodować:
- Nieprawidłowe działanie urządzeń: Urządzenia elektryczne potrzebują odpowiedniego napięcia do prawidłowej pracy. Zbyt niskie napięcie może powodować zmniejszenie ich wydajności, a nawet uszkodzenie. Na przykład, żarówka będzie świecić słabiej, a silnik może pracować z mniejszą mocą.
- Nagrzewanie się przewodów: Duży prąd i spadek napięcia powodują wydzielanie ciepła w przewodach. Nadmierne nagrzewanie się przewodów może prowadzić do uszkodzenia izolacji, a nawet do pożaru.
- Straty energii: Spadek napięcia oznacza straty energii elektrycznej, która zamienia się w ciepło zamiast być wykorzystana do zasilania urządzeń.
Normy i Regulacje

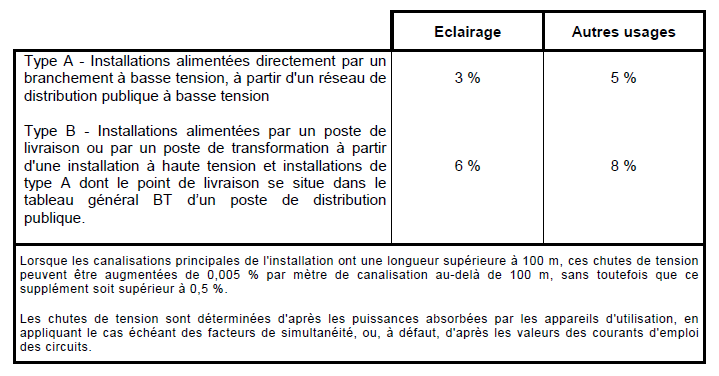

Istnieją normy i regulacje dotyczące dopuszczalnego spadku napięcia w instalacjach elektrycznych. Zazwyczaj dopuszczalny spadek napięcia wynosi kilka procent napięcia znamionowego. Przestrzeganie tych norm jest bardzo ważne dla bezpieczeństwa i efektywności działania instalacji elektrycznej. Konkretne wartości dopuszczalnego spadku napięcia zależą od rodzaju instalacji i obowiązujących przepisów w danym kraju.
Jak Zmniejszyć Spadek Napięcia?
Istnieje kilka sposobów na zmniejszenie spadku napięcia w instalacji elektrycznej:
- Użycie przewodów o większym przekroju: Przewody o większym przekroju mają mniejszą rezystancję, co zmniejsza spadek napięcia.
- Skrócenie długości przewodów: Im krótszy przewód, tym mniejsza jego rezystancja, a tym samym mniejszy spadek napięcia.
- Użycie przewodów o mniejszej rezystywności: Przewody wykonane z materiałów o niższej rezystywności (np. miedź zamiast aluminium) powodują mniejszy spadek napięcia.
- Poprawa połączeń elektrycznych: Słabe lub skorodowane połączenia elektryczne zwiększają rezystancję obwodu i powodują dodatkowy spadek napięcia.
- Zastosowanie transformatorów podwyższających napięcie: W przypadku przesyłu energii na duże odległości, stosuje się transformatory podwyższające napięcie, aby zmniejszyć straty energii związane ze spadkiem napięcia. Następnie, w pobliżu odbiorników, napięcie jest obniżane do wartości znamionowej.
Podsumowanie
Mam nadzieję, że po tej powtórce temat spadku napięcia jest dla Ciebie bardziej zrozumiały. Pamiętaj, że:
- Spadek napięcia to zmniejszenie napięcia wzdłuż przewodnika lub obwodu.
- Główną przyczyną spadku napięcia jest rezystancja przewodnika.
- Spadek napięcia oblicza się za pomocą prawa Ohma: U = I * R.
- Zbyt duży spadek napięcia może powodować nieprawidłowe działanie urządzeń, nagrzewanie się przewodów i straty energii.
- Można zmniejszyć spadek napięcia, używając przewodów o większym przekroju, skracając długość przewodów lub używając przewodów o mniejszej rezystywności.
Trzymam kciuki za Twój egzamin! Pamiętaj, że powtórka materiału i zrozumienie podstawowych zasad to klucz do sukcesu. Powodzenia!
