Tabela Doboru Kabla Do Mocy

Witaj! Przygotujmy się razem do egzaminu z Tabeli Doboru Kabla Do Mocy. To ważny temat, ale z nami go zrozumiesz.

Wprowadzenie do Doboru Kabli

Dobór kabla do mocy to proces wyboru odpowiedniego przewodu elektrycznego. Musi on bezpiecznie przewodzić prąd. Zależy to od obciążenia i warunków pracy.

Dlaczego Dobór Kabla Jest Ważny?

Zły dobór kabla to duże ryzyko. Może dojść do przegrzania. Może nawet wywołać pożar. Prawidłowy dobór to bezpieczeństwo i niezawodność instalacji.

Czynniki Wpływające na Dobór Kabla

Kilka czynników ma znaczenie. Obciążenie prądowe, spadek napięcia, temperatura otoczenia. Wszystko to wpływa na wybór.

Obciążenie Prądowe (I_B)

To prąd, który kabel będzie przewodził. Musi być poniżej dopuszczalnej obciążalności kabla (I_Z).

Dopuszczalna Obciążalność Kabla (I_Z)

To maksymalny prąd, który kabel może przewodzić bezpiecznie. Zależy od rodzaju kabla, izolacji i sposobu ułożenia.

Spadek Napięcia (ΔU)

Spadek napięcia w kablu to różnica między napięciem na początku i na końcu. Zbyt duży spadek napięcia wpływa na działanie urządzeń.

Temperatura Otoczenia

Wysoka temperatura otoczenia obniża dopuszczalną obciążalność kabla. Trzeba to uwzględnić przy doborze.

Sposób Ułożenia Kabla

Kabel ułożony w ziemi ma inne warunki chłodzenia niż kabel w powietrzu. To wpływa na jego obciążalność.

Kroki Doboru Kabla

Dobór kabla to proces krok po kroku. Zacznijmy go analizować.

Krok 1: Określenie Obciążenia Prądowego (I_B)

Oblicz prąd, który będzie płynął w obwodzie. Dodaj zapas na przyszłe obciążenia.

Krok 2: Wybór Wstępnego Przekroju Kabla

Na podstawie I_B wybierz wstępny przekrój. Sprawdź w tabeli obciążalności kabli.

Krok 3: Sprawdzenie Spadku Napięcia (ΔU)

Oblicz spadek napięcia dla wybranego przekroju. Upewnij się, że jest w dopuszczalnych granicach. Zazwyczaj do 5% napięcia znamionowego.

Krok 4: Uwzględnienie Warunków Otoczenia

Sprawdź temperaturę otoczenia i sposób ułożenia kabla. Zastosuj odpowiednie współczynniki korekcyjne.

Krok 5: Ostateczny Wybór Kabla

Po uwzględnieniu wszystkich czynników wybierz kabel o odpowiednim przekroju. Upewnij się, że spełnia wszystkie wymagania.

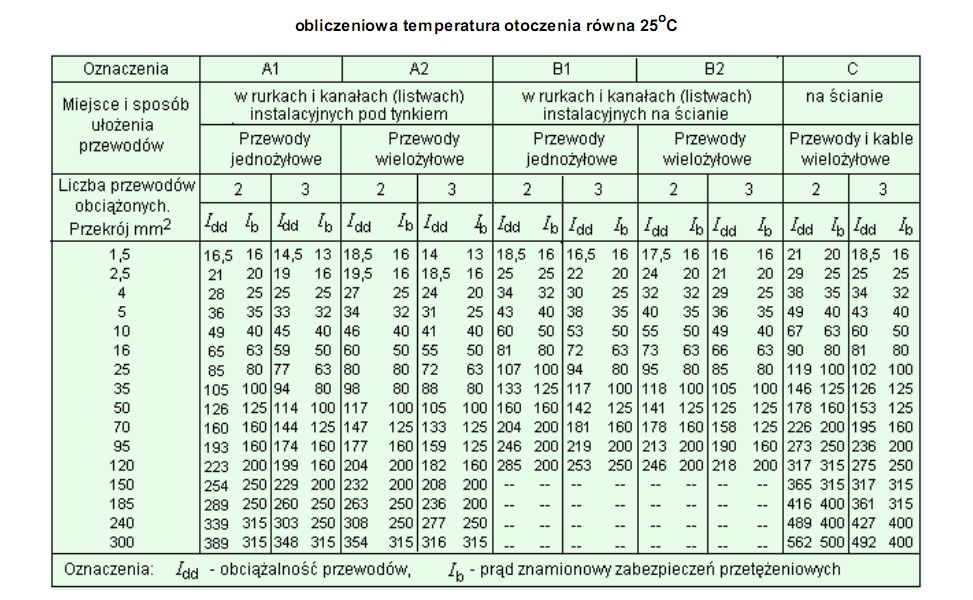

Tabele Doboru Kabli

Tabele doboru kabli są bardzo pomocne. Zawierają informacje o obciążalności kabli dla różnych warunków.

Jak Korzystać z Tabel Doboru Kabli?

Znajdź tabelę dla odpowiedniego rodzaju kabla. Poszukaj kolumny z obciążalnością prądową. Wybierz kabel o obciążalności większej niż obliczone I_B.

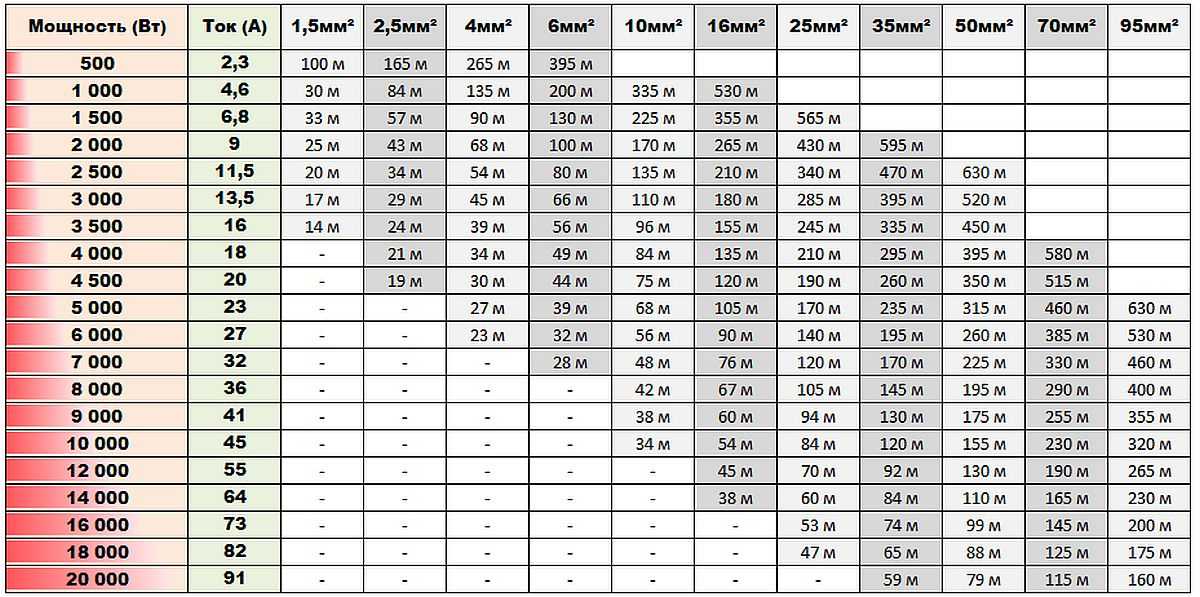

Przykładowa Tabela Doboru Kabli

W tabeli znajdziesz informacje o: * Rodzaju kabla (np. YKY, YDY). * Przekroju żyły (np. 1.5mm², 2.5mm²). * Obciążalności prądowej (I_Z) dla różnych sposobów ułożenia.

Rodzaje Kabli

Istnieje wiele rodzajów kabli. Każdy ma inne właściwości.

Kable YKY

To kable z izolacją i powłoką polwinitową. Stosowane w instalacjach zewnętrznych i wewnętrznych.

Kable YDY

To kable z izolacją i powłoką polwinitową. Używane głównie w instalacjach wewnętrznych.

Kable LGY

To przewody giętkie z izolacją polwinitową. Stosowane wewnątrz urządzeń i w puszkach instalacyjnych.

Spadek Napięcia - Szczegółowo

Spadek napięcia to ważny parametr. Zbyt duży spadek wpływa na pracę urządzeń.

Wzór na Obliczenie Spadku Napięcia

Wzór na spadek napięcia to: ΔU = (2 * L * I * cos(φ)) / (γ * S) Gdzie: * ΔU - spadek napięcia (V). * L - długość kabla (m). * I - prąd (A). * cos(φ) - współczynnik mocy. * γ - przewodność materiału (m/Ωmm²). * S - przekrój kabla (mm²).

Dopuszczalny Spadek Napięcia

Zazwyczaj dopuszczalny spadek napięcia to 5% napięcia znamionowego. Dla 230V to 11.5V.

Współczynniki Korekcyjne

Warunki otoczenia wpływają na obciążalność kabla. Stosuje się współczynniki korekcyjne.

Współczynnik Korekcyjny Temperatury (k_t)

Wysoka temperatura obniża obciążalność. Współczynnik k_t uwzględnia ten wpływ.

Współczynnik Korekcyjny Ułożenia (k_g)

Sposób ułożenia wpływa na chłodzenie kabla. Współczynnik k_g to uwzględnia.

Przykładowe Zadanie

Oblicz dobór kabla YKY 4x2.5mm² do zasilania silnika o mocy 3kW, napięcie 400V, cos(φ) = 0.8, długość kabla 50m, temperatura otoczenia 30°C, ułożenie w korycie kablowym.

1. Obliczenie prądu: I = P / (√3 * U * cos(φ)) = 3000 / (√3 * 400 * 0.8) ≈ 5.4A
2. Wstępny dobór kabla: YKY 4x2.5mm² ma I_Z ≈ 25A (z tabeli).
3. Sprawdzenie spadku napięcia: ΔU = (√3 * L * I * (R * cos(φ) + X * sin(φ))) / 1000 (uproszczony wzór). Dla 2.5mm² R ≈ 7.41 Ω/km, X ≈ 0.08 Ω/km. ΔU ≈ 3.5V.
4. Korekcja temperatury: k_t ≈ 0.94 (z tabeli). I_Z' = I_Z * k_t = 25 * 0.94 ≈ 23.5A
5. Korekcja ułożenia: k_g ≈ 0.8. I_Z'' = I_Z' * k_g = 23.5 * 0.8 ≈ 18.8A.
6. Wybór kabla: YKY 4x2.5mm² jest odpowiedni, ponieważ I_Z'' > I.

Podsumowanie

Pamiętaj! Dobór kabla to ważny proces. Zależy od obciążenia, spadku napięcia i warunków otoczenia. Korzystaj z tabel doboru kabli i współczynników korekcyjnych. Powodzenia na egzaminie!
